E
EPC Data

FRONT SEAT & SEAT TRACK

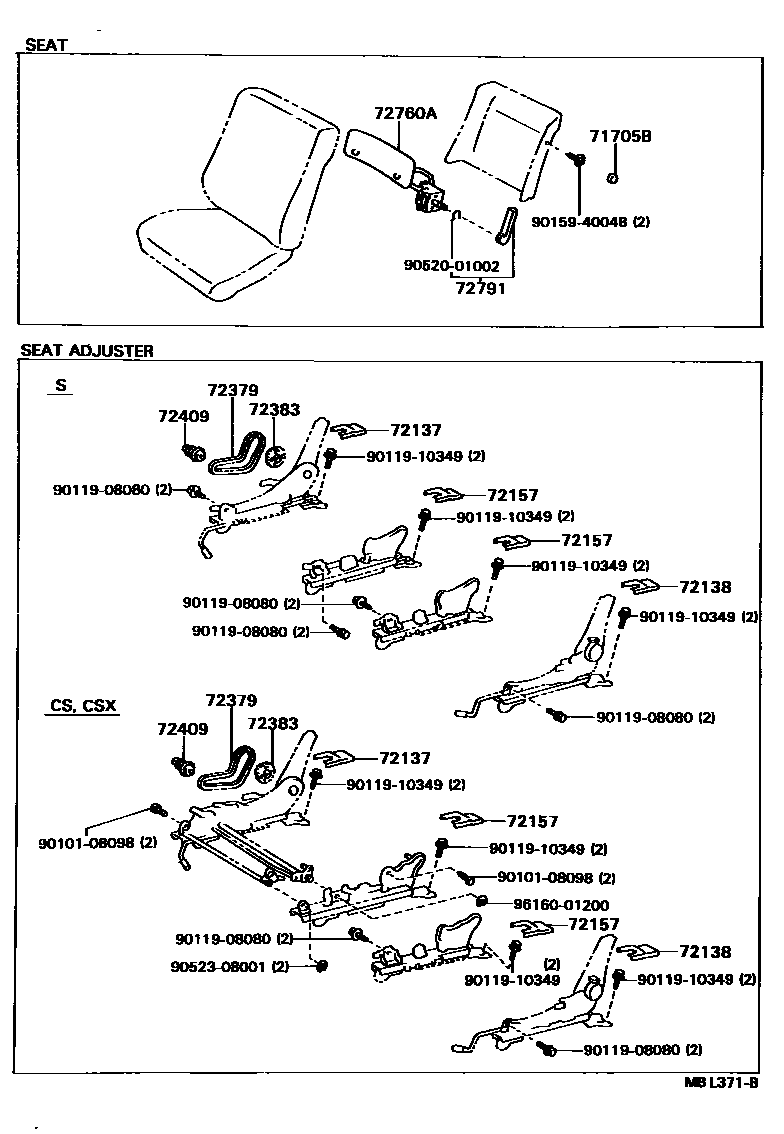

Parts diagram
71705BOARD SUB-ASSY, FRONT SEATBACK, RH
main71705-32170-04i198802-198808
DARK BLUE,TRIM8#
main71705-32170-05i198802-198808
DARK BEIGE,TRIM4#
71705BCAP(FOR FRONT SEATBACK BOARD)
main90339-10001-24i198802-198807
DARK BLUE,TRIM8#
main90339-10001-24i198611-198710
BLUE,DARK BLUE
main90339-10001-33i198611-198710
GRAY,MEDIUM GRAY
main90339-10001-45i198802-198808
DARK BEIGE,TRIM4#
main90339-10001-45i198611-198710
BEIGE,DARK BEIGE
72137COVER, SEAT TRACK, OUTER RH
main72137-32020-03i198611-198710
GRAY,MEDIUM GRAY
main72137-32020-04i198611-198710
BLUE,DARK BLUE
main72137-32020-05i198611-198710
BEIGE,DARK BEIGE
72138COVER, SEAT TRACK, OUTER LH
main72137-32020-03i198611-198710
GRAY,MEDIUM GRAY
main72137-32020-04i198611-198710
BLUE,DARK BLUE
main72137-32020-05i198611-198710
BEIGE,DARK BEIGE
72157COVER, SEAT TRACK BRACKET, INNER
main72157-32010-03i198611-198710
RH,GRAY,MEDIUM GRAY
main72157-32010-03i198710-198904
MEDIUM GRAY,TRIM1#,RH
main72157-32010-04i198710-198808
DARK BLUE,TRIM8#,RH
main72157-32010-04i198611-198710
RH,BLUE,DARK BLUE
main72157-32010-04i198808-198904
RH,DARK BLUE,DARK BLUE,TRIM8#
main72157-32010-05i198611-198710
RH,BEIGE,DARK BEIGE
main72157-32010-05i198710-198808
DARK BEIGE,TRIM4#,RH
main72158-32010-03i198611-198710
LH,GRAY,MEDIUM GRAY
main72158-32010-03i198710-198904
MEDIUM GRAY,TRIM1#,LH
main72158-32010-04i198611-198710
LH,BLUE,DARK BLUE
main72158-32010-04i198808-198904
LH,DARK BLUE,DARK BLUE,TRIM8#
main72158-32010-04i198710-198808
DARK BLUE,TRIM8#,LH
main72158-32010-05i198710-198808
DARK BEIGE,TRIM4#,LH
main72158-32010-05i198611-198710
LH,BEIGE,DARK BEIGE
72379BELT, SEAT RECLINING HANDLE
main72379-32010i198611-198904
72383PULLY, RECLINING HANDLE, NO.1
main72383-32010i198611-198904
72409SHAFT SUB-ASSY, VERTICAL ADJUSTING
main72409-32010i198611-198710
LH
main72409-32020i198710-198904
main72409-32020i198611-198710
RH
72760AADJUSTER ASSY, LUMBAR SUPPORT
main72750-32030i198611-198904
72791LEVER, LUMBAR SUPPORT
main72791-22020-34i198704-198710
BLUE,DARK BLUE
main72791-22020-34i198710-198807
DARK BLUE,TRIM8#
main72791-22020-45i198808-198904
DARK BEIGE,DARK BEIGE,TRIM4#
main72791-22020-45i198704-198710
BEIGE,DARK BEIGE
main72791-22020-45i198710-198808
DARK BEIGE,TRIM4#
main72791-22020-53i198704-198710
GRAY,MEDIUM GRAY
main72791-22020-53i198710-198904
MEDIUM GRAY,TRIM1#
main72791-30030-13i198611-198704
GRAY,MEDIUM GRAY
main72791-30030-34i198611-198704
BLUE,DARK BLUE
main72791-30030-35i198611-198704
BEIGE,DARK BEIGE
9010108098
9011908080
9011910349
9015940048
9052001002
9052308001
9616001200

17 parts on this diagram · 3 diagrams in section
