REAR BUMPER & BUMPER STAY

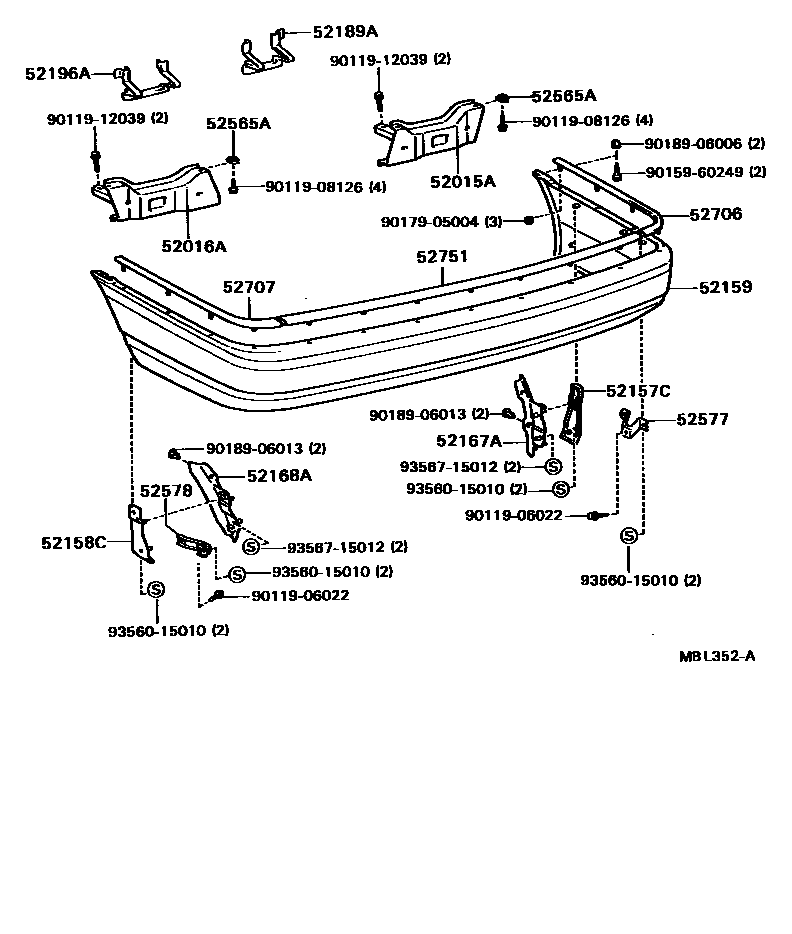

Parts diagram
52015AARM SUB-ASSY, REAR BUMPER, RH
main52015-32070i198611-198904
main52015-32090i198611-198904
52016AARM SUB-ASSY, REAR BUMPER, LH
main52016-32010i198611-198904
main52016-32020i198611-198904
52157CSUPPORT, REAR BUMPER SIDE, NO.2 RH
main52157-32050i198802-198808
main52157-32060i198611-198904
main52157-32070i198611-198904
52158CSUPPORT, REAR BUMPER SIDE, NO.2 LH
main52158-32030i198802-198808
main52158-32040i198611-198904
main52158-32050i198611-198904
52159COVER, REAR BUMPER
main52159-32170i198611-198904
main52159-32200i198611-198904
main52159-32909i198802-198808
52167ASUPPORT, REAR BUMPER SIDE, NO.4 RH
main52167-32020i198611-198904
main52167-32030i198611-198904
52168ASUPPORT, REAR BUMPER SIDE, NO.4 LH
main52168-32020i198611-198904
main52168-32030i198611-198904
52189APROTECTOR, REAR BUMPER ARM EDGE, RH
main52189-32010i198611-198904
52196APROTECTOR, REAR BUMPER ARM EDGE, LH
main52196-32010i198611-198904
52565ARETAINER, REAR BUMPER, LOWER
main52565-12040i198611-198904
main52565-32040i198802-198808
52577RETAINER, REAR BUMPER SIDE, NO.2 RH
main52577-32040i198611-198904
52578RETAINER, REAR BUMPER SIDE, NO.2 LH
main52578-32040i198611-198904
52706MOULDING SUB-ASSY, REAR BUMPER SIDE, RH
main52706-32030i198802-198808
main52706-32040i198611-198904
52707MOULDING SUB-ASSY, REAR BUMPER SIDE, LH
main52707-32030i198802-198808
main52707-32040i198611-198904
52751MOULDING, REAR BUMPER
main52751-32030i198802-198808
main52751-32040i198611-198904
9011906022
9011908126
9011912039
9015960249
9017905004
9018906006
9018906013
9356015010
9356715012

24 parts on this diagram · 3 diagrams in section
