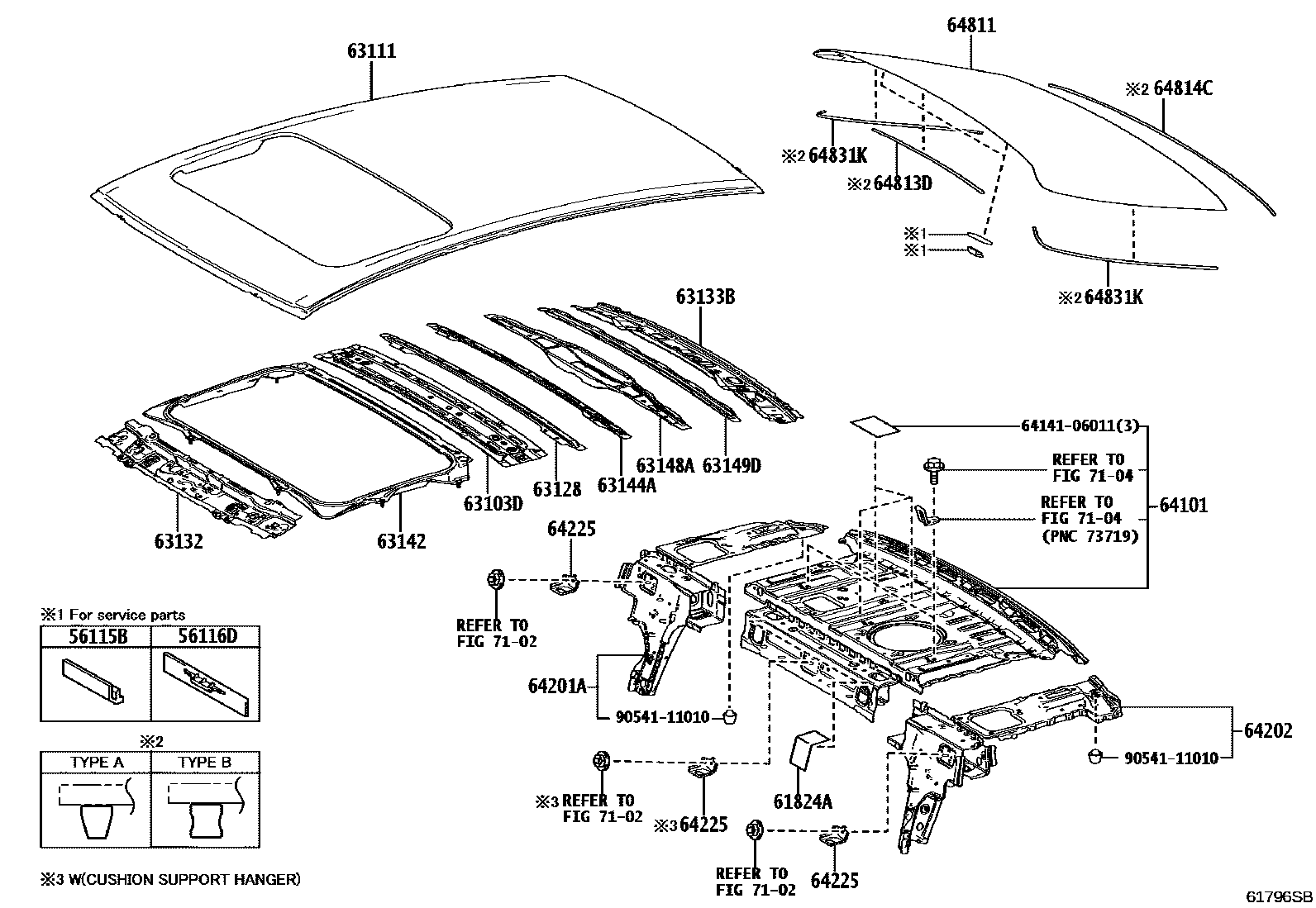

ROOF PANEL & BACK WINDOW GLASS

56115BSTOPPER, BACK WINDOW GLASS, NO.1
56116DSTOPPER, BACK WINDOW GLASS, NO.2
61824APLATE, NOISE CONTROL, NO.1
63103DREINFORCEMENT SUB-ASSY, ROOF PANEL, NO.3
G VALUE PACKAGE
MOON ROOF-WITH
63111PANEL, ROOF
G VALUE PACKAGE
MOON ROOF-WITH
63128REINFORCEMENT, ROOF PANEL, NO.6
G VALUE PACKAGE
MOON ROOF-WITH
63132PANEL, WINDSHIELD HEADER, INNER
G VALUE PACKAGE
MOON ROOF-WITH
63133BFRAME, BACK WINDOW
G VALUE PACKAGE
MOON ROOF-WITH
63142REINFORCEMENT, ROOF PANEL, NO.2
G VALUE PACKAGE
MOON ROOF-WITH
63144AREINFORCEMENT, ROOF PANEL, NO.4
G VALUE PACKAGE
MOON ROOF-WITH
63148AREINFORCEMENT, ROOF PANEL, NO.7
G VALUE PACKAGE
MOON ROOF-WITH
63149DREINFORCEMENT, ROOF PANEL, NO.8
G VALUE PACKAGE
MOON ROOF-WITH
64101PANEL SUB-ASSY, UPPER BACK
64201AEXTENSION SUB-ASSY, PACKAGE TRAY, RH
64202EXTENSION SUB-ASSY, PACKAGE TRAY, LH
64225HANGER, REAR SEAT CUSHION SUPPORT
Q UP GRADE PACKAGE
64811GLASS, BACK WINDOW
64813DDAM, BACK WINDOW GLASS ADHESIVE
TYPE A:REFER ILLUST.
TYPE B:REFER ILLUST.
64814CDAM, BACK WINDOW GLASS ADHESIVE, LOWER
TYPE A:REFER ILLUST.
TYPE B:REFER ILLUST.
64831KDAM KIT, BACK WINDOW GLASS
TYPE A:REFER ILLUST.
TYPE B:REFER ILLUST.
7102
7104
6414106011PANEL, BACK CORNER OUTSIDE, RH
main64141-06011
9054111010
main90541-11010
24 parts on this diagram · 4 diagrams in section
