EXHAUST PIPE

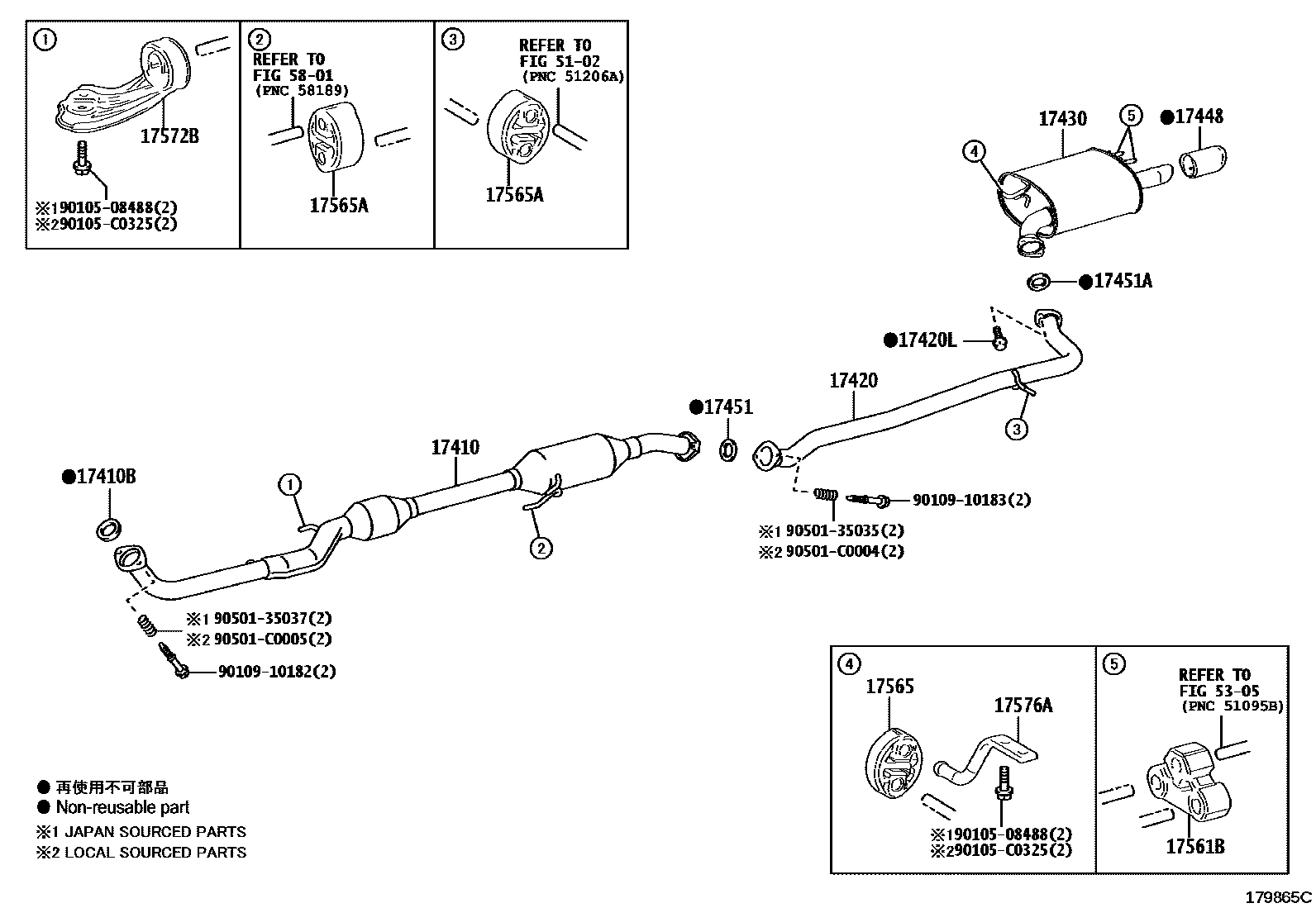

Parts diagram
17410PIPE ASSY, EXHAUST, FRONT
main17410-0V490i201712-201902
main17410-F0050i201712-201909
main17410-F0051i201910-202304
main17410-F0320i201903-202103
main17410-F0670i202304
main17410-F0680i202304
17410BGASKET, EXHAUST PIPE
main17451-75010i201712-201902
main90917-C6003i201712-202103
17420PIPE ASSY, EXHAUST, CENTER
main17420-0V160i201712-201902
VALUE PACKAGE
main17420-0V380i201712-201902
main17420-F0030i201712-202103
main17420-F0120i201712-202103
17420LBOLT, FLANGE(FOR EXHAUST PIPE)
main90105-10585i201712-202103
(J)
main90105-C0326i201712-202103
(L)
17430PIPE ASSY, EXHAUST, TAIL
main17430-0V310i201712-201902
VALUE PACKAGE
main17430-0V370i201712-202103
main17430-0V470i202103
main17430-0V470i201712-202011
BLACK PAINT
main17430-0V471i202011-202103
NO PAINT
17448BAFFLE, TAILPIPE
main17408-0V040i201712-201902
VALUE PACKAGE
main17408-0V040i201712-202103
main17448-31160i201712-202103
17451GASKET, EXHAUST PIPE
main17451-0P012i201712-201902
(L)
main17451-31012i201712-201902
(J)
main90917-C6004i201712-202103
17451AGASKET, EXHAUST PIPE, NO.2
main90917-C6001i201712-201902
VALUE PACKAGE
main90917-C6001i201712-202103
17561BSUPPORT, EXHAUST PIPE, NO.1
main17566-F0020i201712-201902
VALUE PACKAGE
main17566-F0020i201712-202103
17565SUPPORT, EXHAUST PIPE, NO.5
main17565-0H060i201712-201902
VALUE PACKAGE
main17565-0H060i201712-202103
17565ASUPPORT, EXHAUST PIPE, NO.4
main17565-0H080i201712-202103
17572BBRACKET, EXHAUST PIPE SUPPORT, NO.2
main17572-F0010i201712-202103
17576ABRACKET, EXHAUST PIPE SUPPORT, NO.6
main17576-F0040i201712-202103
5102
5305
5801
9010508488
90105C0325
9010910182
9010910183
9050135035
9050135037
90501C0004
90501C0005

24 parts on this diagram · 5 diagrams in section
