FRONT DISC BRAKE CALIPER & DUST COVER

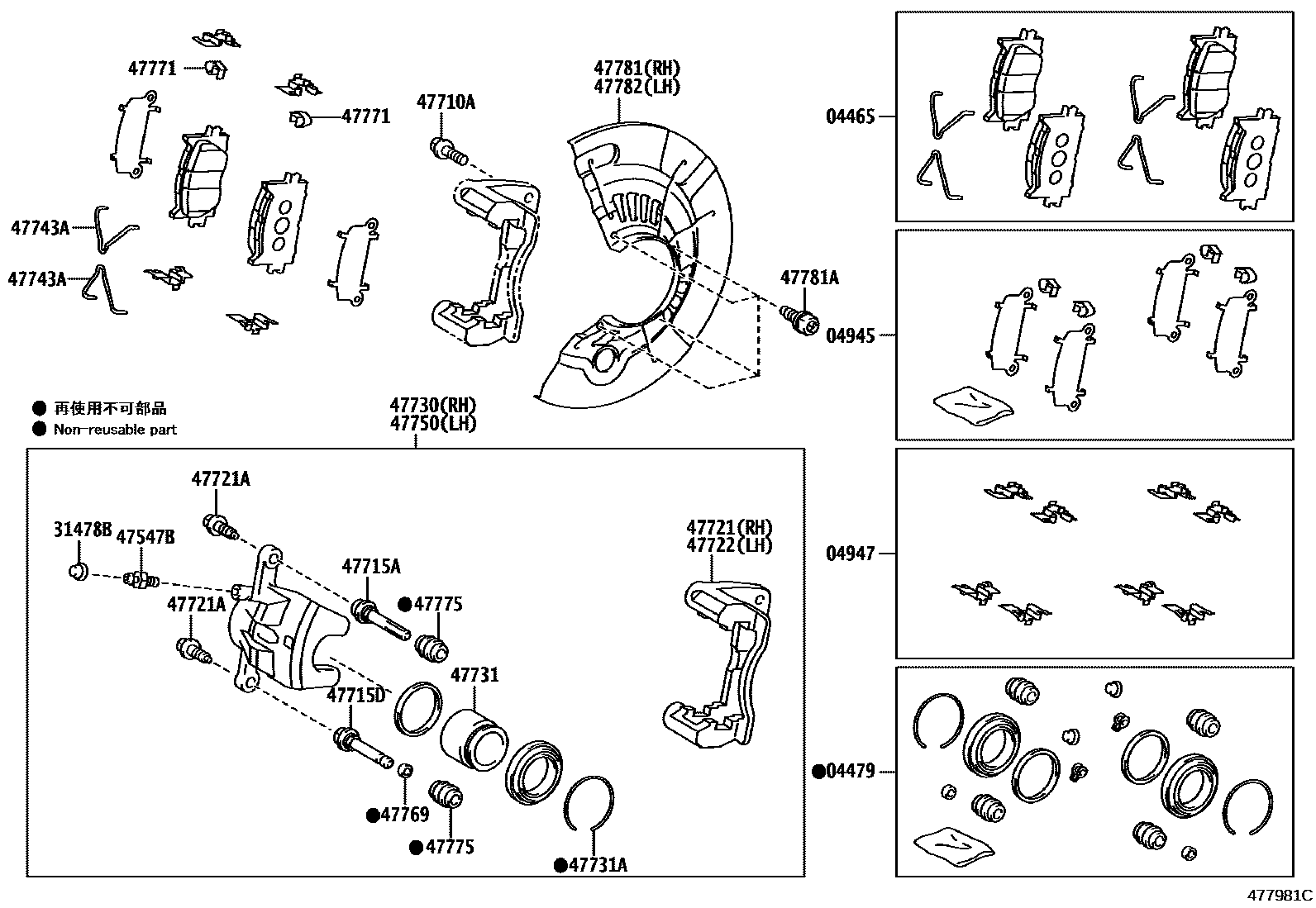

Parts diagram
04465PAD KIT, DISC BRAKE, FRONT
main04465-33471i¥10,500201112-201501
MARK NBK D6911H
04479CYLINDER KIT, DISC BRAKE, FRONT
main04478-06280i201112-201501
04945SHIM KIT, ANTI SQUEAL, FRONT
main04945-33260i¥1,660201112-201501
04947FITTING KIT, DISC BRAKE, FRONT
main04947-06081i201112-201501
31478BCAP, BLEEDER PLUG(FOR FRONT DISC BRAKE)
main31478-0N010i201112-201501
47547BPLUG, BLEEDER(FOR FRONT DISC BRAKE)
main47547-20010i¥200201112-201501
47710ABOLT, HEXAGON(FOR FRONT DISC BRAKE CALIPER)
main90105-C0021i201112-201711
*12-1.25PX29.5-23
47715APIN, FRONT DISC BRAKE CYLINDER SLIDE
main47714-06290i201112-201501
47715DPIN, FRONT DISC BRAKE CYLINDER SLIDE, NO.2
main47715-06270i201112-201501
47721MOUNTING, FRONT DISC BRAKE CYLINDER, RH
main47721-06290i201112-201501
47721ABOLT(FOR FRONT DISC BRAKE CYLINDER MOUNTING)
main90105-08164i¥90201112-201501
*8-1.00PX23-15
47722MOUNTING, FRONT DISC BRAKE CYLINDER, LH
main47722-06290i201112-201501
47730CYLINDER ASSY, FRONT DISC BRAKE, RH
main47730-06290i201112-201501
47731PISTON, FRONT DISC BRAKE
main47731-0R030i201112-201501
47731ARING, SET(FOR FRONT DISC BRAKE PISTON)
main90522-76002i¥210201112-201501
47743ASPRING, ANTI-SQUEAL(FOR FRONT DISC BRAKE)
main47743-33340i¥240201501-201711
47750CYLINDER ASSY, DISC BRAKE, LH
main47750-06290i201112-201501
47769BUSH, CYLINDER SLIDE, NO.1(FOR FRONT DISC BRAKE)
main47769-0P010i201112-201501
47771PLATE, PAD WEAR INDICATOR, NO.1
main47771-53060i¥200201112-201501
47775BOOT, BUSH DUST(FOR FRONT DISC BRAKE)
main47775-50010i¥580201112-201501
47781COVER, DISC BRAKE DUST, FRONT RH
main47781-06150i201112-201711
47781ABOLT(FOR DUST COVER TO STEERING KNUCKLE ARM SETTING)
main90148-C0003i201112-201711
47782COVER, DISC BRAKE DUST, FRONT LH
main47782-06150i201112-201711

23 parts on this diagram · 1 diagram in section
