FUEL INJECTION SYSTEM

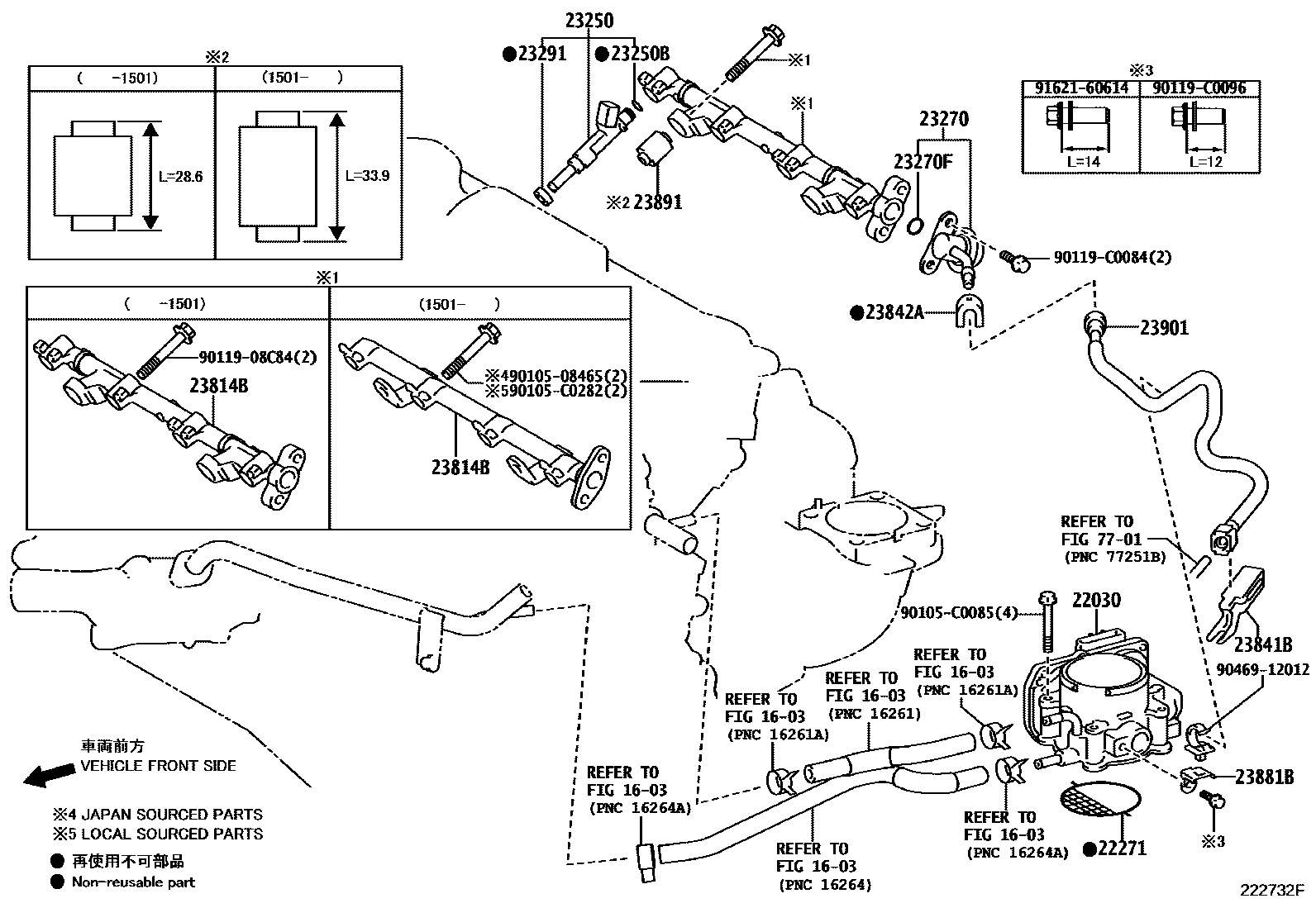

Parts diagram
1603
22030BODY ASSY, THROTTLE W/THROTTLE POSITION SENSOR
main22030-0H041i201112-201501
main22030-0V020i201501
main22030-0V030i201205-201501
main22030-0V040i201112-201501
22271GASKET, THROTTLE BODY
main22271-0T010i201501
main22271-0V020i201112-201608
main22271-28020i201112-201501
main22271-36010i201608
main22271-36020i201205-201501
23250INJECTOR ASSY, FUEL
main23209-09230i201112-201501
main23209-0H060i201112-201501
23250BRING, O(FOR FUEL INJECTOR)
main90301-07037i201112-201512
main90301-07037i201512
(J)
main90301-C0072i201512
(L)
23270DAMPER ASSY, FUEL PRESSURE PULSATION
main23270-28052i201112-201501
main23270-36031i201112-201501
23270FRING, O(FOR PULSATION DAMPER)
main90301-07037i201112-201501
23291INSULATOR, INJECTOR VIBRATION
main23291-0P020i201404-201501
(L)
main23291-0V010i201112-201501
(L)
main23291-23010i201208-201404
main23291-23010i201404-201501
(J)
main23291-28020i201112-201501
(J)
main23291-41010i201112-201208
23814BPIPE, FUEL DELIVERY
main23814-0V010i201501
main23814-0V050i201605
(L)
main23814-28031i201112-201501
main23814-36010i201112-201501
main23814-36040i201501-201605
main23814-36040i201605
(J)
main23814-36050i201205-201501
23841BCLAMP, FUEL PIPE, NO.1(FOR EFI)
main23841-0V040i201607-201711
(L)
main23841-31070i201607-201711
(J)
main23841-31070i201112-201607
23842ACLAMP, FUEL PIPE, NO.2(FOR EFI)
main23842-0D020i201508
(L)
main23842-28010i201112-201508
main23842-28010i201508
(J)
23881BBRACKET, FUEL HOSE
main23881-0V030i201306-201501
main23881-0V060i201205-201501
main23881-0V130i201501
main23881-36010i201112-201305
23891SPACER, FUEL DELIVERY
main23891-36010i201205-201501
main23891-36020i201501
main23891-37010i201112-201501
23901TUBE SUB-ASSY, FUEL
main23901-0H160i201112-201501
main23901-0V100i201112-201711
main23901-0V110i201205-201711
main23901-0V200i201501-201711
7701
9010508465
90105C0085
90105C0282
9011908C84
90119C0084
90119C0096
9046912012
9162160614

23 parts on this diagram · 4 diagrams in section
