VENTILATION HOSE

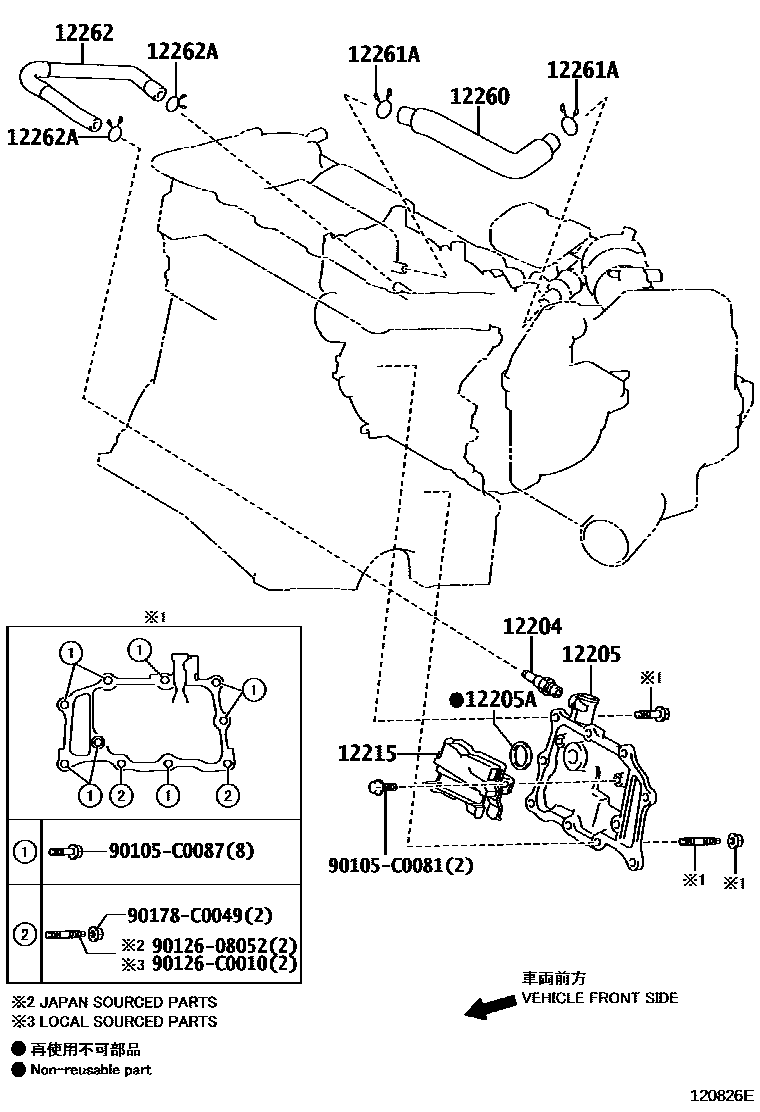

Parts diagram
12204VALVE SUB-ASSY, VENTILATION
main12204-0H010i201112-201501
main12204-0V030i201501
main12204-36020i201112-201501
main12204-36030i201501
12205CASE SUB-ASSY, VENTILATION
main12205-0V020i201112-201211
main12205-0V020i201211-201501
(L)
main12205-36010i201211-201501
(J)
12205ARING, O(FOR VENTILATION CASE)
main12273-0V010i201112-201501
main12273-0V030i201501
12215SEPARATOR, CASE
main12215-0V030i201501
main12215-36010i201112-201501
12260HOSE ASSY, VENTILATION
main12260-0V090i201112-201501
main12260-0V140i201501
12261HOSE, VENTILATION
main12261-0H110i201112-201501
12261ACLIP OR CLAMP(FOR VENTILATION HOSE)
main90467-21004i201112-201501
12262HOSE, VENTILATION, NO.2
main12262-0H050i201112-201501
main12262-0V010i201112-201501
main12262-0V020i201205-201501
main12262-0V040i201501
main12262-36100i201501
12262ACLIP(FOR VENTILATION HOSE NO.2)
main90467-13103i201112-201501
NO.1
main90467-16035i201112-201501
NO.2
main90467-16035i201501
main90467-17126i201501-201505
90105C0081
90105C0087
9012608052
90126C0010
90178C0049

14 parts on this diagram · 3 diagrams in section
