E
EPC Data

FRONT DRIVE SHAFT

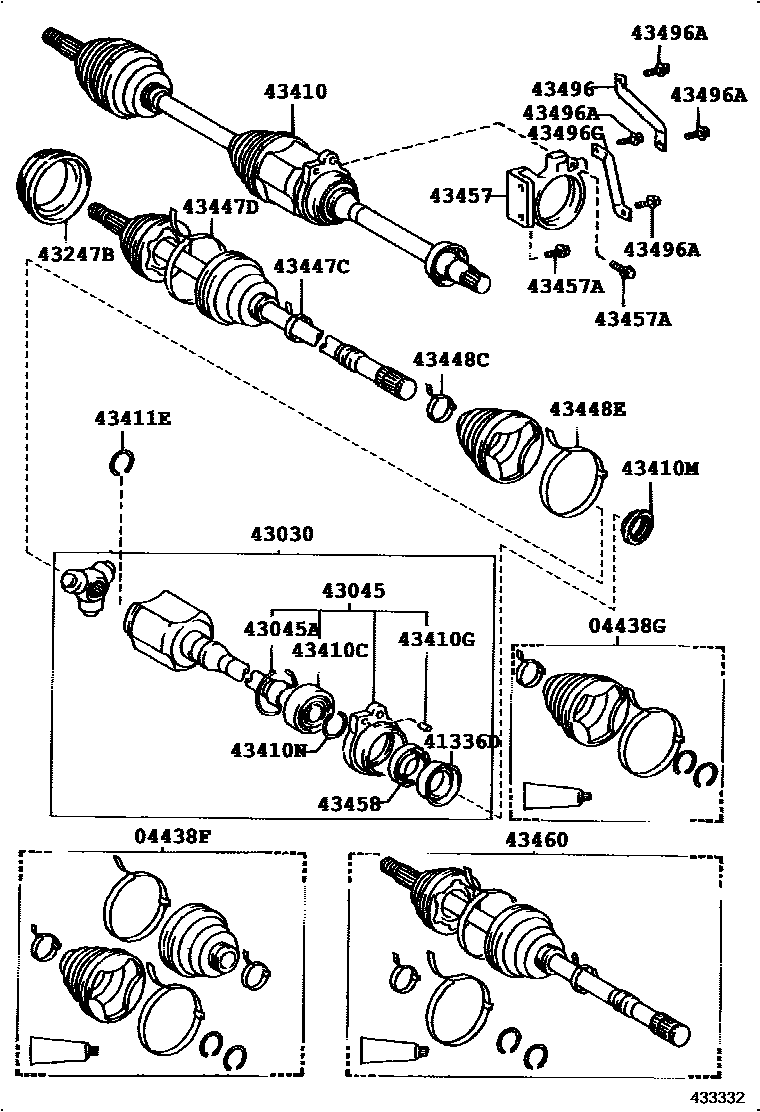

Parts diagram
04438FBOOT KIT, FRONT DRIVE SHAFT, IN & OUTBOARD, RH
main04438-20130i199211-199601
04438GBOOT KIT, FRONT DRIVE SHAFT INBOARD JOINT, RH
main04438-20120i199211-199601
41336DCOVER, FRONT DRIVE SHAFT DUST, RH
main41336-20011i199211-199601
43030JOINT ASSY, FRONT DRIVE INBOARD, RH
main43030-20030i199211-199601
43045CASE SUB ASSY, DRIVE SHAFT BEARING
main43045-20010i199211-199601
43045ARING, SNAP (FOR CASE SUB ASSY, DRIVE SHAFT BEARING)
main96153-00680i199211-199601
43247BDEFLECTOR, FRONT WHEEL BEARING DUST, RH NO.2
main43247-12010i199211-199601
W(*66)
main43247-33010i199211-199601
43410SHAFT ASSY, FRONT DRIVE, RH
main43410-20540i199211-199601
main43410-20580i199211-199601
W(*66)
43410CBEARING (FOR FRONT DRIVE SHAFT)
main90363-36001i199211-199601
43410GPIN, STRAIGHT (FOR FRONT DRIVE SHAFT)
main90250-06003i199211-199601
43410MOIL SEAL, FRONT DRIVE SHAFT, RH
main90311-35019i199410-199507
main90311-35026i199211-199410
main90311-35033i199507-199601
43410NRING, HOLE SNAP (FOR FRONT DRIVE SHAFT RH)
main90520-33008i199211-199601
43411ERING, SHAFT SNAP (FOR FRONT DRIVE INNER SHAFT INNER RH)
main90520-22005i199211-199601
43447CCLAMP (FOR FRONT AXLE OUTBOARD JOINT BOOT RH)
main42345-14010i199211-199601
43447DCLAMP, NO.2 (FOR FRONT AXLE OUTBOARD JOINT BOOT RH)
main42345-16040i199307-199601
main90949-01076i199211-199307
43448CCLAMP (FOR FRONT AXLE INBOARD JOINT BOOT RH)
main90949-01078i199211-199601
43448ECLAMP, NO.2 (FOR FRONT AXLE INBOARD JOINT BOOT RH)
main42345-16040i199307-199601
main90949-01076i199211-199307
43457BRACKET, DRIVE SHAFT BEARING
main43457-20030i199211-199601
43457ABOLT (FOR DRIVE SHAFT BEARING BRACKET SETTING NO.1)
main90105-10202i199211-199401
*10-1.25PX22-19.5
main90105-10285i199401-199601
*10-1.25PX22-19.5
43458COVER, FRONT DRIVE SHAFT DUST
main43458-20011i199211-199601
43460SHAFT ASSY, FRONT DRIVE OUTBOARD JOINT, RH
main43470-19645i199211-199601
main43470-19655i199211-199601
W(*66)
43496STAY, FRONT DRIVE SHAFT BEARING BRACKET, NO.1
main43496-20010i199211-199601
43496ABOLT (FOR DRIVE SHAFT BEARING BRACKET STAY)
main90105-10263i199211-199601
43496CSTAY, FRONT DRIVE SHAFT BEARING BRACKET, NO.2
main43496-20080i199211-199601

24 parts on this diagram · 2 diagrams in section
