FUEL INJECTION SYSTEM

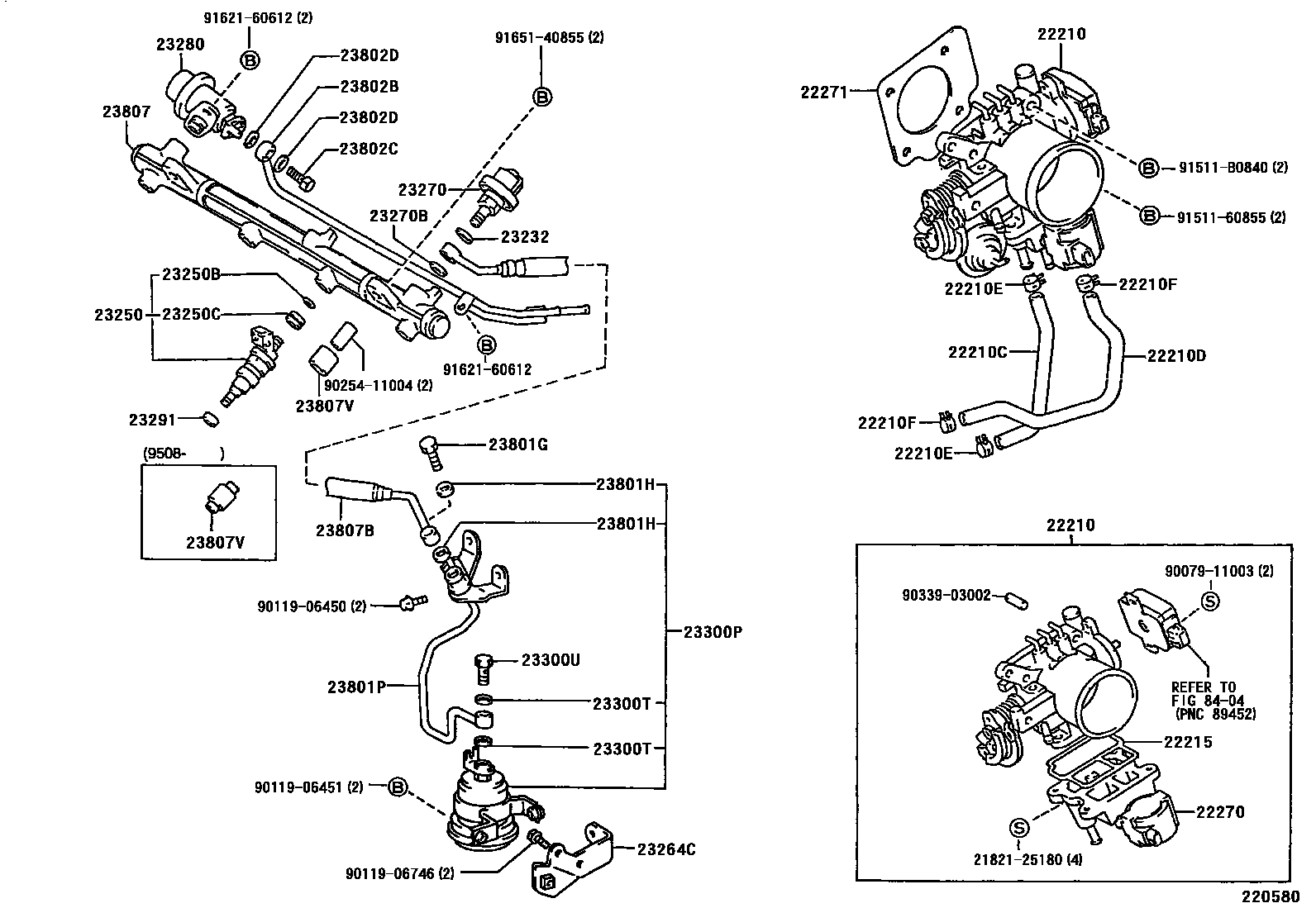

Parts diagram
22210BODY ASSY, THROTTLE
main22210-74850i199211-199309
main22210-7A120i199309-199404
main22210-7A121i199404-199601
22210CHOSE, WATER BY-PASS, NO.1
main16283-74010i199211-199601
22210DHOSE, WATER BY-PASS, NO.2
main16282-74050i199211-199404
main16282-74080i199404-199601
22210ECLAMP OR CLIP, HOSE(FOR WATER BY-PASS HOSE, NO.1)
main90467-13050×2i199211-199601
22210FCLAMP OR CLIP, HOSE (FOR WATER BY-PASS HOSE, NO.2)
main90467-13050×2i199211-199601
22215GASKET, THROTTLE BODY COVER
main22215-74400i199211-199601
22270VALVE ASSY, IDLE SPEED CONTROL(FOR THLOTTLE BODY)
main22270-74050i199211-199309
main22270-74240i199309-199601
22271GASKET, THROTTLE BODY
main22271-74021i199211-199309
main22271-74022i199309-199601
23232GASKET(FOR FUEL PUMP HOSE)
main23232-41081i199211-199505
main23279-74010i199505-199601
23250INJECTOR ASSY, FUEL
main23209-74100×4i199211-199601
23250BRING, O(FOR FUEL INJECTOR)
main90301-07001×4i199211-199601
23250CGROMMET(FOR FUEL INJECTOR)
main90480-13005×4i199211-199601
23264CBRACKET, FUEL FILTER
main23264-74060i199211-199601
23270DAMPER ASSY, FUEL PRESSURE PULSATION
main23207-46010i199307-199601
main23207-74010i199211-199307
23270BGASKET(FOR PULSATION DAMPER HOSE)
main23232-41081i199211-199505
main23279-74010i199505-199601
23280REGULATOR ASSY, FUEL PRESSURE
main23280-74100i199211-199601
23291INSULATOR, INJECTOR VIBRATION
main23291-41010×4i199211-199601
23300PFILTER, FUEL(FOR EFI)
main23300-79355i199211-199601
23300TGASKET(FOR FUEL FILTER)
main90430-12026×2i199211-199601
23300UBOLT, UNION(FOR FUEL FILTER)
main90401-12097i199211-199601
23801GBOLT, UNION(FOR FUEL PIPE)
main90401-12097i199211-199601
23801HGASKET(FOR FUEL PIPE)
main90430-12026×2i199211-199601
23801PPIPE SUB-ASSY, FUEL, NO.1
main23801-74070i199211-199601
23802BPIPE SUB-ASSY, FUEL, NO.2
main23802-74070i199211-199601
23802CBOLT, UNION(FOR FUEL PIPE NO.2)
main90401-08004i199211-199601
23802DGASKET(FOR FUEL PIPE NO.2)
main90430-08014×2i199211-199601
23807PIPE SUB-ASSY, FUEL DELIVERY
main23814-74080i199211-199404
main23814-74110i199404-199601
23807BHOSE, FUEL DELIVERY PIPE
main23271-74380i199211-199601
23807VSPACER, NO.1(FOR DELIVERY PIPE)
main90560-11020×2i199211-199508
main90561-08053×2i199508-199601
8404
2182125180SCREW, 2ND THROTTLE VALVE SET
9007911003
9011906450
9011906451
9011906746
9025411004
9033903002
9151160855
91511B0840
9162160612
9165140855

41 parts on this diagram · 2 diagrams in section
