REAR SEAT & SEAT TRACK

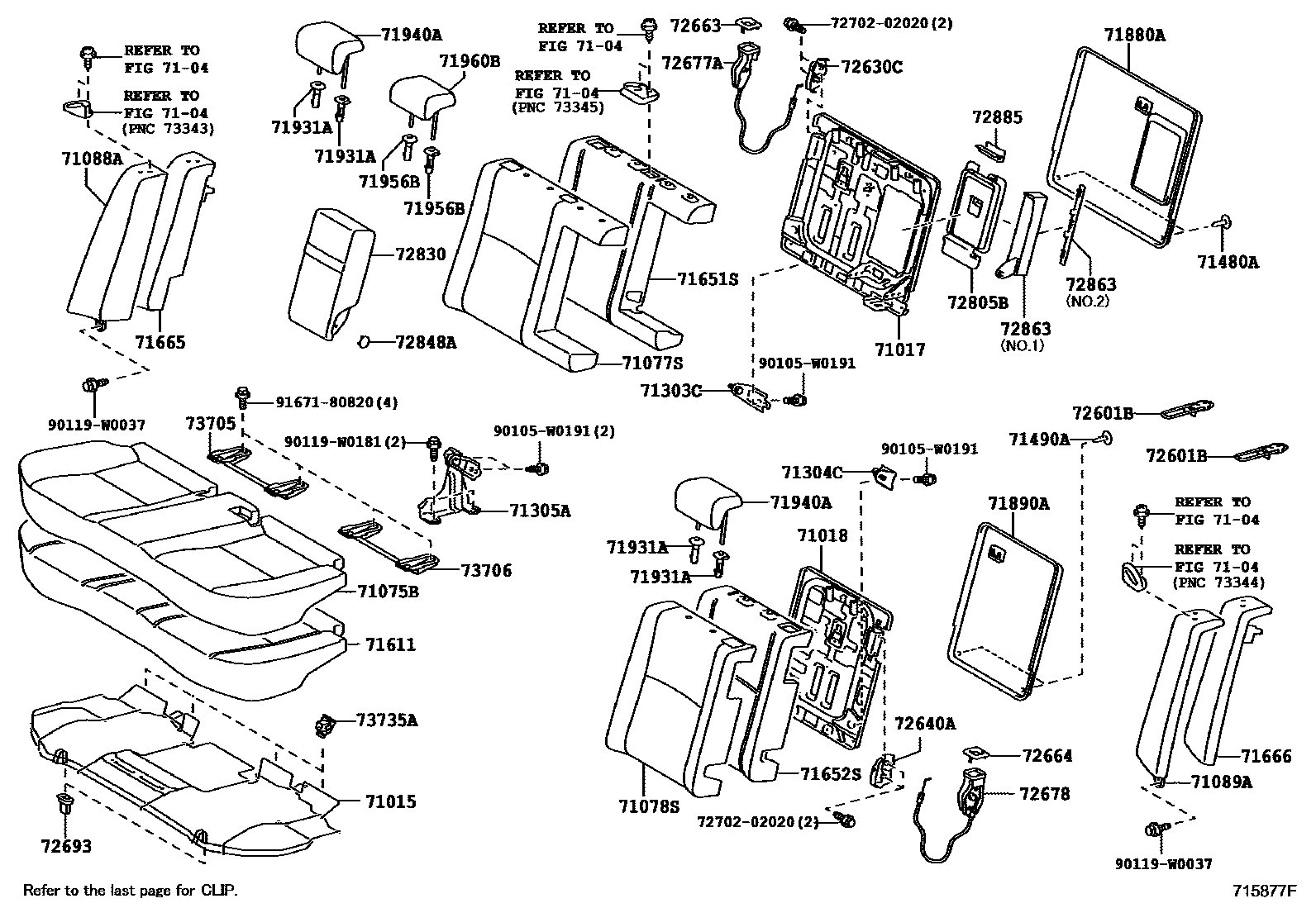

Parts diagram
71015FRAME SUB-ASSY, REAR SEAT CUSHION
main71015-05090i200811-201104
71017FRAME SUB-ASSY, REAR SEATBACK, RH
main71017-05080i200811-201104
71018FRAME SUB-ASSY, REAR SEATBACK, LH
main71018-05060i200811-201104
7104
71075BCOVER, REAR SEAT CUSHION (FOR BENCH TYPE)
main71075-05610-C0i200811-201104
BLACK,TRIM2#
main71075-05610-E0i200811-201104
GREGE,TRIM4#
main71075-05620-C0i200811-201104
SOL-PLUS GRADE & LUXURY PACKAGE&SEAT COVER MATERIAL-LEATHER,BLACK,TRIM2#
main71075-05620-C0i201006-201104
SEAT COVER MATERIAL-LEATHER,BLACK,TRIM2#
main71075-05620-E2i200811-201104
SOL-PLUS GRADE & LUXURY PACKAGE&SEAT COVER MATERIAL-LEATHER,GREGE,TRIM4#
main71075-05620-E2i201006-201104
SEAT COVER MATERIAL-LEATHER,GREGE,TRIM4#
71077SCOVER, REAR SEATBACK, RH (FOR SEPARATE TYPE)
main71077-05510-C1i200811-201104
BLACK,TRIM2#
main71077-05510-E1i200811-201104
GREGE,TRIM4#
main71077-05520-C2i200811-201104
SOL-PLUS GRADE & LUXURY PACKAGE&SEAT COVER MATERIAL-LEATHER,BLACK,TRIM2#
main71077-05520-C2i201006-201104
SEAT COVER MATERIAL-LEATHER,BLACK,TRIM2#
main71077-05520-E3i200811-201104
SOL-PLUS GRADE & LUXURY PACKAGE&SEAT COVER MATERIAL-LEATHER,GREGE,TRIM4#
main71077-05520-E3i201006-201104
SEAT COVER MATERIAL-LEATHER,GREGE,TRIM4#
71078SCOVER, REAR SEATBACK, LH(FOR SEPARATE TYPE)
main71078-05420-C1i200811-201104
BLACK,TRIM2#
main71078-05420-E1i200811-201104
GREGE,TRIM4#
main71078-05430-C2i201006-201104
SEAT COVER MATERIAL-LEATHER,BLACK,TRIM2#
main71078-05430-C2i200811-201104
SOL-PLUS GRADE & LUXURY PACKAGE&SEAT COVER MATERIAL-LEATHER,BLACK,TRIM2#
main71078-05430-E3i201006-201104
SEAT COVER MATERIAL-LEATHER,GREGE,TRIM4#
main71078-05430-E3i200811-201104
SOL-PLUS GRADE & LUXURY PACKAGE&SEAT COVER MATERIAL-LEATHER,GREGE,TRIM4#
71088ACOVER SUB-ASSY, REAR SIDE SEATBACK, RH
main71088-05160-C1i200811-201104
BLACK,TRIM2#
main71088-05160-E1i200811-201104
GREGE,TRIM4#
main71088-05170-C2i200811-201104
SOL-PLUS GRADE & LUXURY PACKAGE&SEAT COVER MATERIAL-LEATHER,BLACK,TRIM2#
main71088-05170-C2i201006-201104
SEAT COVER MATERIAL-LEATHER,BLACK,TRIM2#
main71088-05170-E3i201006-201104
SEAT COVER MATERIAL-LEATHER,GREGE,TRIM4#
main71088-05170-E3i200811-201104
SOL-PLUS GRADE & LUXURY PACKAGE&SEAT COVER MATERIAL-LEATHER,GREGE,TRIM4#
71089ACOVER SUB-ASSY, REAR SIDE SEATBACK, LH
main71089-05160-C1i200811-201104
BLACK,TRIM2#
main71089-05160-E1i200811-201104
GREGE,TRIM4#
main71089-05170-C2i200811-201104
SOL-PLUS GRADE & LUXURY PACKAGE&SEAT COVER MATERIAL-LEATHER,BLACK,TRIM2#
main71089-05170-C2i201006-201104
SEAT COVER MATERIAL-LEATHER,BLACK,TRIM2#
main71089-05170-E3i200811-201104
SOL-PLUS GRADE & LUXURY PACKAGE&SEAT COVER MATERIAL-LEATHER,GREGE,TRIM4#
main71089-05170-E3i201006-201104
SEAT COVER MATERIAL-LEATHER,GREGE,TRIM4#
71303CHINGE SUB-ASSY, REAR SEATBACK, RH
main71303-05040i200811-201104
71304CHINGE SUB-ASSY, REAR SEATBACK, LH
main71303-05040i200811-201104
71305AHINGE SUB-ASSY, REAR SEATBACK, CENTER
main71305-05050i200811-201104
71480ACLIP (FOR REAR SEATBACK)
main90467-W0001-C0i200811-201104
BLACK,TRIM2#,4#
71490ACLIP, REAR SEATBACK, LH
main90467-W0001-C0i200811-201104
BLACK,TRIM2#,4#
71611PAD, REAR SEAT CUSHION
main71503-05050i200811-201104
71651SPAD, REAR SEATBACK, RH(FOR SEPARATE TYPE)
main71651-05080i200811-201104
71652SPAD, REAR SEATBACK, LH(FOR SEPARATE TYPE)
main71652-05070i200811-201104
71665PAD, REAR SEATBACK SIDE, RH
main71665-05030i200811-201104
71666PAD, REAR SEATBACK SIDE, LH
main71666-05030i200811-201104
71880ACARPET ASSY, REAR SEATBACK BOARD, RH
main71885-05070-C1i200811-201104
BLACK,TRIM2#,4#
71890ACARPET ASSY, REAR SEATBACK BOARD, LH
main71886-05040-C1i200811-201104
BLACK,TRIM2#,4#
71931ASUPPORT, REAR SEAT HEADREST
main71955-02060-C0i200811-201104
W/O(LOCK),BLACK,TRIM2#
main71955-02060-E0i200811-201104
W/O(LOCK),GREGE,TRIM4#
main71990-02010-C0i200811-201104
W(LOCK),BLACK,TRIM2#
main71990-02010-E0i200811-201104
W(LOCK),GREGE,TRIM4#
71940AHEADREST ASSY, REAR SEAT
main71940-05220-C1i200811-201104
BLACK,TRIM2#
main71940-05220-E1i200811-201104
GREGE,TRIM4#
main71940-05230-C2i200811-201006
SOL-PLUS GRADE & LUXURY PACKAGE&SEAT COVER MATERIAL-LEATHER,BLACK,TRIM2#
main71940-05230-C3i201006-201104
SEAT COVER MATERIAL-LEATHER,BLACK,TRIM2#
main71940-05230-C3i201006-201104
SOL-PLUS GRADE & LUXURY PACKAGE&SEAT COVER MATERIAL-LEATHER,BLACK,TRIM2#
main71940-05230-E3i200811-201006
SOL-PLUS GRADE & LUXURY PACKAGE&SEAT COVER MATERIAL-LEATHER,GREGE,TRIM4#
main71940-05230-E4i201006-201104
SEAT COVER MATERIAL-LEATHER,GREGE,TRIM4#
main71940-05230-E4i201006-201104
SOL-PLUS GRADE & LUXURY PACKAGE&SEAT COVER MATERIAL-LEATHER,GREGE,TRIM4#
71956BSUPPORT, REAR SEAT HEADREST
main71955-02060-C0i200811-201104
W/O(LOCK),BLACK,TRIM2#
main71955-02060-E0i200811-201104
W/O(LOCK),GREGE,TRIM4#
main71990-02010-C0i200811-201104
W(LOCK),BLACK,TRIM2#
main71990-02010-E0i200811-201104
W(LOCK),GREGE,TRIM4#
71960BHEADREST ASSY, REAR SEAT, CENTER
main71960-05170-C1i200811-201104
BLACK,TRIM2#
main71960-05170-E1i200811-201104
GREGE,TRIM4#
main71960-05180-C2i200811-201006
SOL-PLUS GRADE & LUXURY PACKAGE&SEAT COVER MATERIAL-LEATHER,BLACK,TRIM2#
main71960-05180-C3i201006-201104
SOL-PLUS GRADE & LUXURY PACKAGE&SEAT COVER MATERIAL-LEATHER,BLACK,TRIM2#
main71960-05180-C3i201006-201104
SEAT COVER MATERIAL-LEATHER,BLACK,TRIM2#
main71960-05180-E3i200811-201006
SOL-PLUS GRADE & LUXURY PACKAGE&SEAT COVER MATERIAL-LEATHER,GREGE,TRIM4#
main71960-05180-E4i201006-201104
SEAT COVER MATERIAL-LEATHER,GREGE,TRIM4#
main71960-05180-E4i201006-201104
SOL-PLUS GRADE & LUXURY PACKAGE&SEAT COVER MATERIAL-LEATHER,GREGE,TRIM4#
72601BSTRIKER SUB-ASSY, REAR SEATBACK LOCK
main72601-05030i200811-201104
72630CLOCK ASSY, REAR SEATBACK, RH
main72640-05030i200811-201104
72640ALOCK ASSY, REAR SEATBACK, LH
main72640-05030i200811-201104
72663LEVER, REAR SEAT LOCK CONTROL, NO.1
main72663-05010-C0i200811-201104
BLACK,TRIM2#
main72663-05010-E0i200811-201104
GREGE,TRIM4#
72664LEVER, REAR SEAT LOCK CONTROL, LH
main72663-05010-C0i200811-201104
BLACK,TRIM2#
main72663-05010-E0i200811-201104
GREGE,TRIM4#
72677ABASE, REAR SEATBACK LOCK CONTROL LEVER, RH
main72677-05010-C0i200811-201104
BLACK,TRIM2#
main72677-05010-E0i200811-201104
GREGE,TRIM4#
72678BASE, REAR SEATBACK LOCK CONTROL LEVER, LH
main72678-05010-C0i200811-201104
BLACK,TRIM2#
main72678-05010-E0i200811-201104
GREGE,TRIM4#
72693HOOK, REAR SEAT CUSHION LOCK
main72693-12080i200811-201104
72805BDOOR SUB-ASSY, REAR SEAT CENTER ARMREST
main72805-05010-C0i200811-201104
BLACK,TRIM2#,4#
72830ARMREST ASSY, REAR SEAT, CENTER
main72830-05200-C0i200811-201104
BLACK,TRIM2#
main72830-05200-E0i200811-201104
GREGE,TRIM4#
main72830-05210-C0i200811-201104
SOL-PLUS GRADE & LUXURY PACKAGE&SEAT COVER MATERIAL-LEATHER,BLACK,TRIM2#
main72830-05210-C0i201006-201104
SEAT COVER MATERIAL-LEATHER,BLACK,TRIM2#
main72830-05210-E2i200811-201104
SOL-PLUS GRADE & LUXURY PACKAGE&SEAT COVER MATERIAL-LEATHER,GREGE,TRIM4#
main72830-05210-E2i201006-201104
SEAT COVER MATERIAL-LEATHER,GREGE,TRIM4#
72848ACAP, SEAT ARMREST, NO.1
main72848-05010-C0i200811-201104
BLACK,TRIM2#
main72848-05010-E0i200811-201104
GREGE,TRIM4#
72863BOX, REAR SEAT CENTER ARMREST
main72863-05010-C0i200811-201104
BLACK,TRIM2#,4#,NO.1
main72863-05020-C0i200811-201104
BLACK,TRIM2#,4#,NO.2
72885HANDLE, REAR SEAT ARMREST
main72885-05010-C0i200811-201104
BLACK,TRIM2#,4#
73705BRACKET SUB-ASSY, CHILD RESTRAINT SEAT ANCHOR, RH
main73705-05030i200811-201104
73706BRACKET SUB-ASSY, CHILD RESTRAINT SEAT ANCHOR, LH
main73705-05030i200811-201104
73735ACUP, CHILD RESTRAINT SEAT GUIDE
main73735-05010i200811-201104
7270202020BRACKET SUB-ASSY, REAR SEATBACK STRIKER
90105W0191
90119W0037
90119W0181
9167180820

46 parts on this diagram · 2 diagrams in section
