FUEL INJECTION SYSTEM

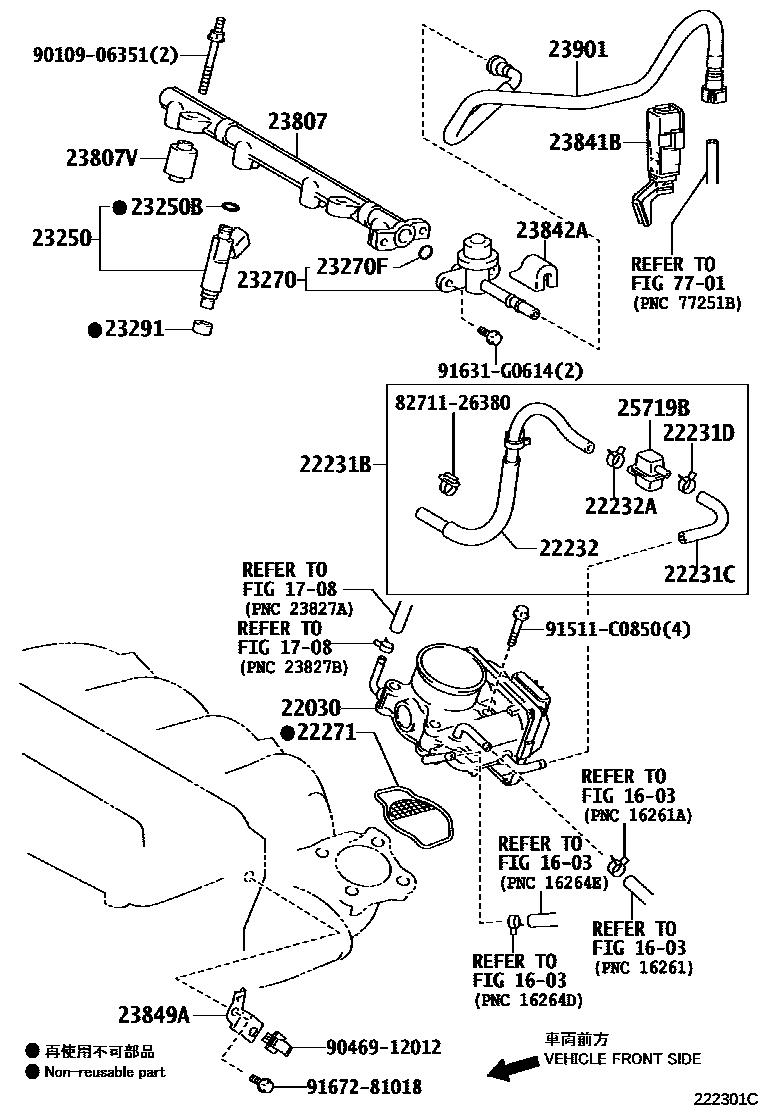

Parts diagram
1603
1708
22030BODY ASSY, THROTTLE W/THROTTLE POSITION SENSOR
main22030-28070i200811-200907
main22030-28071i200908-201104
22231BHOSE, THROTTLE BODY
main22231-28070i200811-200908
22231CHOSE, THROTTLE BODY, NO.1
main22231-28100i200811-200908
22231DCLAMP OR CLIP(FOR THROTTLE BODY HOSE)
main90467-12056i200811-200908
22232HOSE, THROTTLE BODY, NO.2
main22232-28010i200811-200908
22232ACLAMP OR CLIP(FOR THROTTLE BODY HOSE)
main90467-12056i200811-200908
22271GASKET, THROTTLE BODY
main22271-28020i200811-201104
23250INJECTOR ASSY, FUEL
main23209-28040i200811-201104
23250BRING, O(FOR FUEL INJECTOR)
main90301-07037i200811-201104
23270DAMPER ASSY, FUEL PRESSURE PULSATION
main23270-28052i200811-201104
23270FRING, O(FOR PULSATION DAMPER)
main90301-07037i200811-201104
23291INSULATOR, INJECTOR VIBRATION
main23291-41010i200811-201104
23807PIPE SUB-ASSY, FUEL DELIVERY
main23814-28031i200811-201104
23807VSPACER, NO.1(FOR DELIVERY PIPE)
main90561-08053i200811-201104
23841BCLAMP, FUEL PIPE, NO.1(FOR EFI)
main23841-21040i200811-201104
23842ACLAMP, FUEL PIPE, NO.2(FOR EFI)
main23842-28010i200811-201104
23849ASUPPORT, FUEL PIPE
main23849-28080i200811-201104
23901TUBE SUB-ASSY, FUEL
main23901-28390i200811-201104
25719BTANK, VACUUM SURGE
main25719-28040i200811-200908
7701
8271126380WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
9010906351
9046912012
91511C0850
91631G0614
9167281018

28 parts on this diagram · 2 diagrams in section
