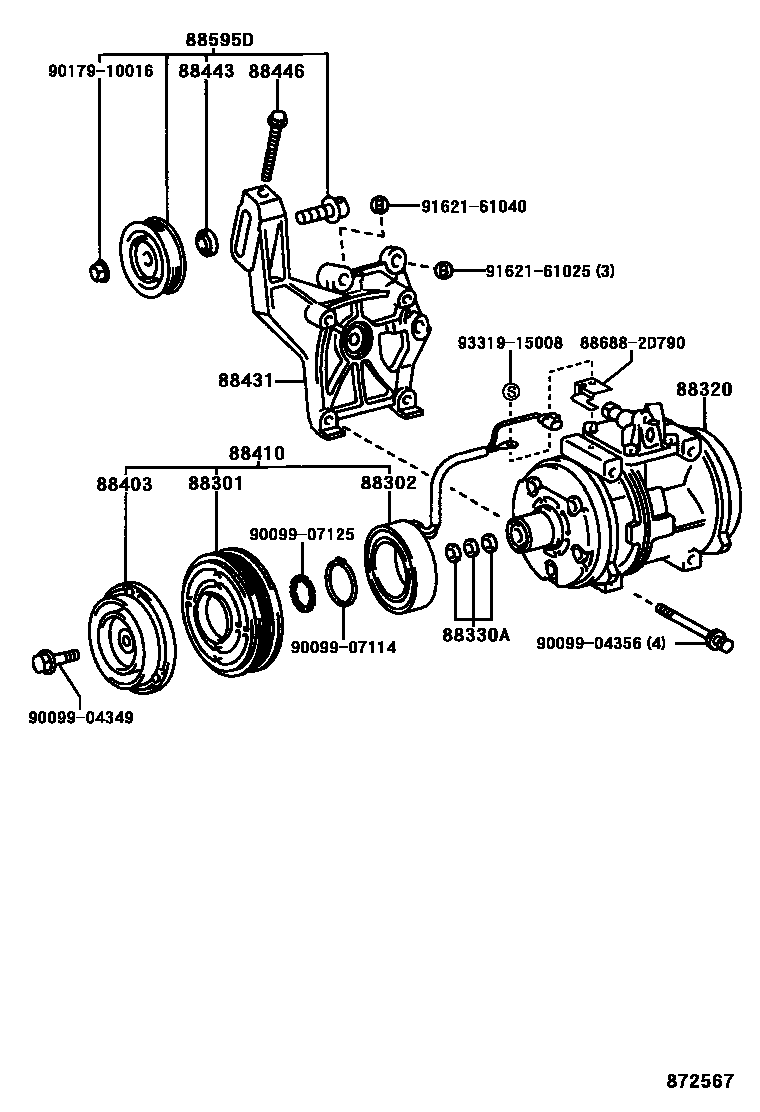

HEATING & AIR CONDITIONING - COMPRESSOR

0001 1 0002 1 0003 1 0004 1

88301ROTOR SUB-ASSY, MAGNET CLUTCH

main88412-20190iST191..JPP199601-199606

main88412-2B010iCT190..JPP199203-199509

main88412-2B020iST191..JPP199203-199601

main88412-2B040iAT190..JPP199203-199711

main88412-2B040iAT190..JPP..LHD..MTM..XL199402-199501

W(BOOST VENTILATOR)

main88412-2B040iAT190..JPP..LHD..MTM..XL199203-199402

DEALER OPT

main88412-33050iCT190..JPP199509-199601

88302STATOR SUB-ASSY, MAGNET CLUTCH

main88411-22310iCT190..JPP199402-199601

sub88411-2A030

main88411-2B060iAT190..JPP..LHD..MTM..XL199203-199402

DEALER OPT

main88411-2B080iCT190..JPP199203-199402

main88411-2B100iAT190..JPP..LHD..MTM..XL199402-199501

W(BOOST VENTILATOR)

main88411-2B100iAT190..JPP199501-199711

main88411-32080iST191..JPP199203-199606

sub88411-2B090

88320COMPRESSOR ASSY, COOLER

main88320-2B110iAT190..JPP..LHD..MTM..XL199203-199402

DEALER OPT

sub88320-35H92

main88320-2B120iST191..JPP199203-199606

main88320-2B130iCT190..JPP199203-199601

sub88320-2BH90

main88320-2B300iAT190..JPP199501-199711

sub88320-35H92

main88320-2B300iAT190..JPP..RHD;AT190..JPP..LHD..GL;AT190..JPP..ATM..XL199402-199501

W(BOOST VENTILATOR)

sub88320-35H92

88330AWASHER (FOR MAGNET CLUTCH)

main88335-14020iAT190,CT190,ST191..JPP199203-199607

88403HUB SUB-ASSY, MAGNET CLUTCH

main88403-30290iAT190,ST191..JPP199203-199607

88410CLUTCH ASSY, MAGNET

main88410-2B040iST191..JPP199203-199606

main88410-2B060iCT190..JPP199203-199601

main88410-2B070iAT190..JPP..RHD;AT190..JPP..LHD..GL;AT190..JPP..ATM..XL199203-199401

DEALER OPT

main88410-2B100iAT190..JPP199401-199711

main88410-2B100iAT190..JPP..LHD..MTM..XL199401-199402

DEALER OPT

main88410-2B100iAT190..JPP..LHD..MTM..XL199402-199501

W(BOOST VENTILATOR)

88431BRACKET, COMPRESSOR MOUNTING, NO.1

main88431-12460iCT190..JPP199203-199601

main88431-12550iAT190..JPP199501-199711

main88431-12550iAT190..JPP..RHD;AT190..JPP..LHD..GL;AT190..JPP..ATM..XL199402-199501

MOP OR DOP OR BOOST VENTILATOR

main88431-20360iAT190..JPP..LHD..MTM..XL199212-199402

MOP OR DOP OR BOOST VENTILATOR

main88431-20360iAT190..JPP..RHD;AT190..JPP..LHD..GL;AT190..JPP..ATM..XL199203-199402

main88431-20360iAT190..JPP..LHD..MTM..XL199203-199212

MAKER OPT OR DEALER OPT

88443COLLAR, IDLE PULLEY

main88443-36010iAT190..JPP199203-199711

88446BOLT, IDLE PULLEY

main88446-12030iAT190..JPP199501-199711

main88446-12030iAT190..JPP199203-199212

MAKER OPT

main88446-12030iAT190..JPP199212-199402

MOP OR BOOST VENTILATOR

main88446-12030iAT190..JPP..RHD;AT190..JPP..LHD..GL;AT190..JPP..ATM..XL199402-199501

MAKER OPT OR DEALER OPT OR W(*BV)

main88446-36010iAT190..JPP199203-199402

DEALER OPT

88595DPULLEY ASSY, IDLE

main88440-17010iAT190..JPP199203-199711

main88440-17010iAT190..JPP..RHD199204-199212

MAKER OPTION

main88440-17010iAT190..JPP..RHD;AT190..JPP..LHD..GL;AT190..JPP..ATM..XL199402-199501

MAKER OPT OR DEALER OPT OR W(*BV)

main88440-17010iAT190..JPP199212-199402

MOP OR BOOST VENTILATOR

main88440-20160iAT190..JPP199204-199402

DEALER OPTION

886882D790BRACKET, COOLER DIAPHRAGM

main88688-2D790

9009904349

main90099-04349

9009904356

main90099-04356

9009907114

main90099-07114

9009907125

main90099-07125

9017910016

main90179-10016

9162161025

main91621-61025

9162161040

main91621-61040

9331915008

main93319-15008

19 parts on this diagram · 4 diagrams in section
