FLOOR PAN & LOWER BACK PANEL

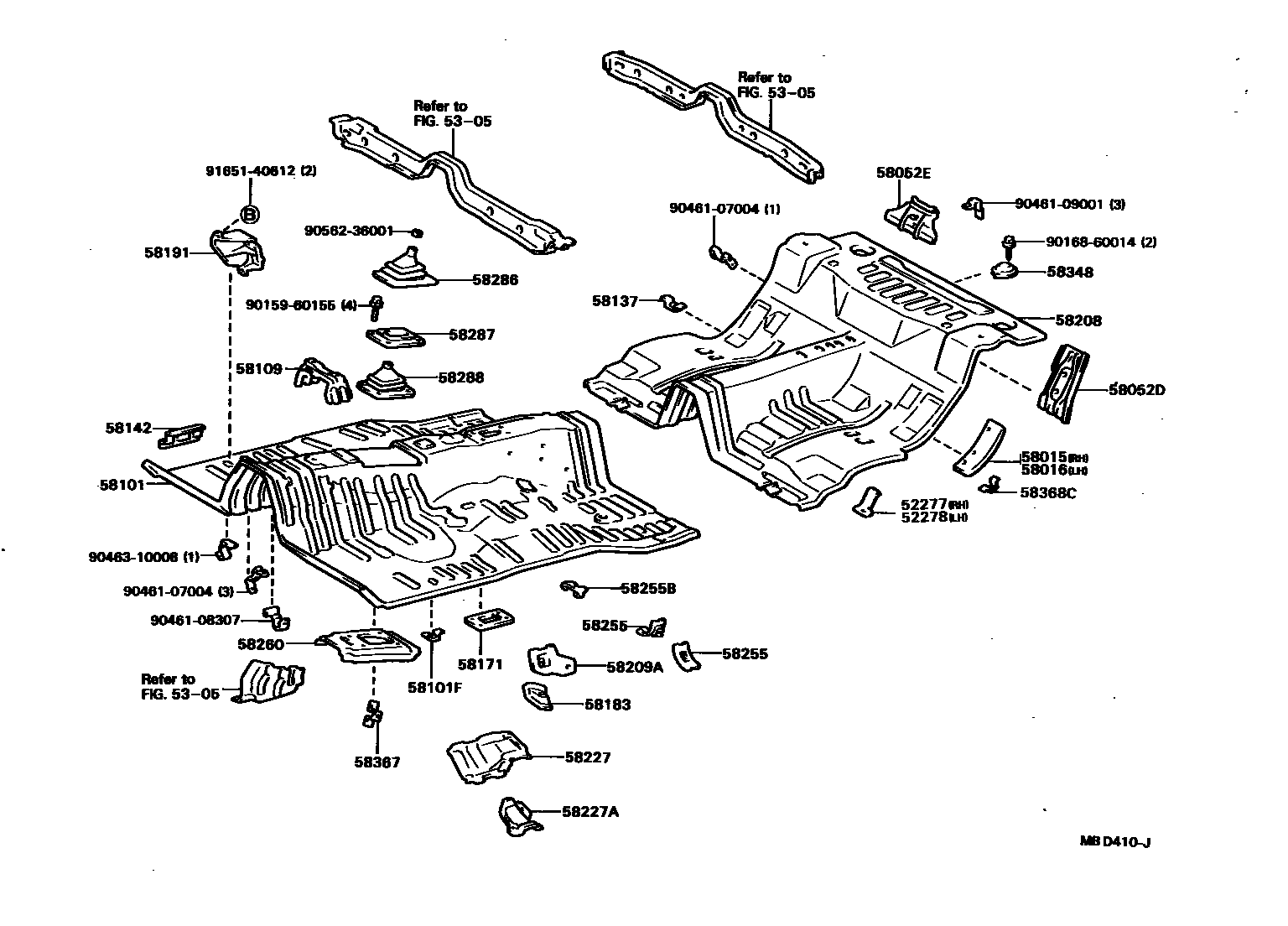

Parts diagram
52277RETAINER, REAR SUSPENSION MEMBER LOWER STOPPER, RH
main52277-14010i198508-198612
52278RETAINER, REAR SUSPENSION MEMBER LOWER STOPPER, LH
main52278-14010i198508-198612
5305
58015REINFORCEMENT, BELT ANCHOR TO FLOOR PAN, RH
main57443-91C02i198201-198508
main58015-20011i198508-198612
58016REINFORCEMENT, BELT ANCHOR TO FLOOR PAN, LH
main57443-91C02i198201-198508
main58016-20011i198201-198508
58052DEXTENSION, CENTER FLOOR TO PACKAGE TRAY
main64217-14030i198508-198612
RH
main64217-14050i198201-198412
RH,W/RECLINING RR SEAT
main64218-14020i198201-198508
LH,W/O RECLINING RR SEAT
main64218-14040i198201-198412
LH,W/RECLINING RR SEAT
58052EEXTENSION, CENTER FLOOR TO BRACE
main64227-14040i198201-198508
W/O RECLINING RR SEAT
main64227-14050i198201-198412
W/RECLINING RR SEAT
58101PAN SUB-ASSY, FRONT FLOOR
main58111-20080i198201-198310
main58111-24010i198612-199907
58101FBRACKET, MOUNTING, FLOOR, NO.1
main58131-12020×3i198612-199907
58109BRACKET SUB-ASSY, INSTRUMENT PANEL BRACE MOUNTING
main58193-24010i198612-199907
58137BRACKET, CENTER FLOOR HEAT INSULATOR, NO.4
main58236-14010i198612-199907
58142REINFORCEMENT, FLOOR SIDE MEMBER TO FLOOR PAN
main58141-24010×2i198201-198612
58171REINFORCEMENT, PARKING BRAKE BASE
main58107-20030i198201-198310
main58171-24010i198201-198612
58183BRACKET, FRONT SEAT MOUNTING, INNER
main58183-20030i198201-198310
RH
main58183-24010i198612-199907
RH
main58184-20030i198201-198310
LH
main58184-24010i198612-199907
LH
58191FOOTREST, FRONT FLOOR
main58191-24010i198201-198508
main58192-14020i198612-199907
58208PAN, CENTER FLOOR
main58211-14080i198304-199907
main58211-14100i198508-198612
main58211-91C01i198508-199907
58209AREINFORCEMENT SUB-ASSY, DRIVE SHAFT CENTER SUPPORT
main58205-14020i198201-198508
RH
main58277-24010i198612-199907
RH
main58278-24010i198508-198612
LH
58227PLATE, AIR GUIDE, OUTSIDE
main58226-24010i198201-198508
RH
main58227-24010i198508-198612
LH
58227APLATE, AIR GUIDE
main58228-24010i198612-199907
RH
main58229-24010i198508-198612
LH
58255CLAMP, PARKING BRAKE CABLE, NO.1
main58038-91C01i198508-199907
RH
main58039-91C01i198201-198508
LH
main58207-14020i198508-198612
RH
main58207-14030i198508-198612
RH
main58208-14020i198508-198612
LH
main58208-14030i198508-198612
LH
58255BBRACKET, PARKING BRAKE CABLE GUIDE, NO.1
main58264-14010i198201-198612
58260COVER ASSY, TRANSMISSION, FRONT
main58281-14080i198612-199907
main58281-14090i198408-198612
main58281-20070i198201-198310
main58281-24020i198201-198612
58286BOOT, SHIFT & SELECT LEVER, NO.1
main58280-14050i198408-198612
main58286-14060i198612-199907
58287RETAINER, SHIFT LEVER BOOT
main58287-14040i198201-198508
main58287-20050i198304-198508
58288SEAL, SHIFT LEVER BOOT
main58288-14060i198408-199907
main58288-14070i198612-199907
58348COVER, REAR ABSORBER SERVICE HOLE
main58348-14020×2i198201-198508
58367BRACKET, FUEL TUBE CLAMP
main58266-14040×2i198201-198612
58368CBRACKET, FUEL TUBE, NO.3
main58267-14030i198508-198612
9015960155
9016860014
9046107004
9046108307
9046109001
9046310008
9056236001
9165140612

36 parts on this diagram · 4 diagrams in section
