BRAKE TUBE & CLAMP

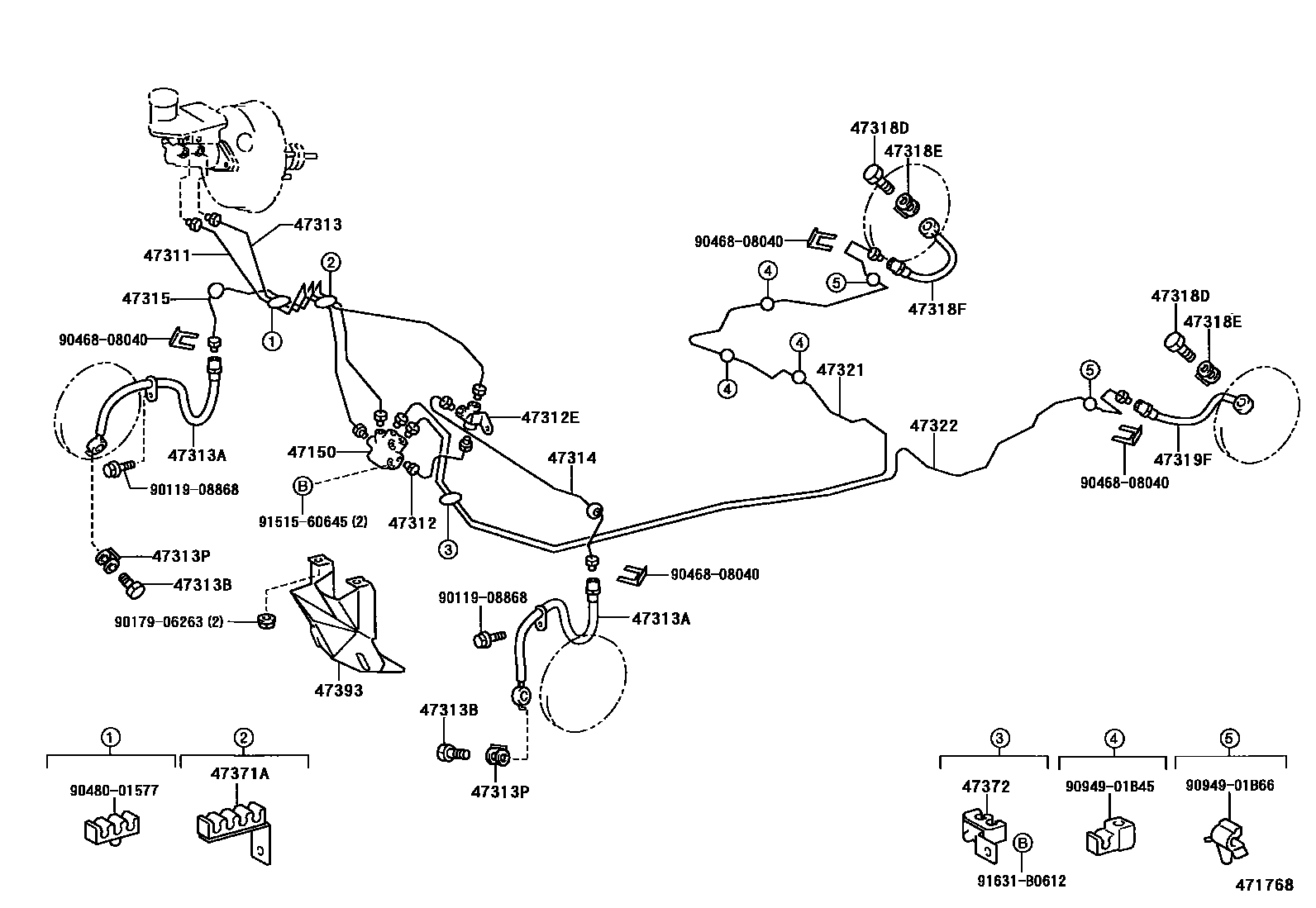

Parts diagram
47150VALVE ASSY, PROPORTIONING
main47150-12120i199908-200008
main47150-16050i200008-200509
47311TUBE, FRONT BRAKE, NO.1
main47311-2B270i199908-200208
W(ABS)
main47311-2B280i199908-200509
main47311-2B350i200208-200509
W(ABS)
47312TUBE, FRONT BRAKE, NO.2
main47312-20400i199908-200509
47312EWAY, NO.2(FOR FRONT BRAKE TUBE)
main90413-10270i199908-200509
main90904-12084i199908-200509
W(ABS)
47313TUBE, FRONT BRAKE, NO.3
main47313-20860i199908-200208
W(ABS)
main47313-20870i199908-200509
main47313-2B040i200208-200509
W(ABS)
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02C23i199908-200509
RH
main90947-02C24i199908-200509
LH
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10058i199908-200509
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main47389-50020i199908-200509
47314TUBE, FRONT BRAKE, NO.4
main47314-20720i199908-200208
W(ABS)
main47314-20740i199908-200509
main47314-20760i200208-200509
W(ABS)
47315TUBE, FRONT BRAKE, NO.5
main47315-20740i199908-200509
W(ABS)
main47315-20780i199908-200509
47318DBOLT, UNION(FOR REAR FLEXIBLE HOSE)
main90401-10058i199908-200509
47318EGASKET(FOR REAR FLEXIBLE HOSE)
main47389-50020i199908-200509
47318FHOSE, FLEXIBLE(FOR REAR RH)
main90947-02A37i199908-200509
47319TUBE, FRONT BRAKE, NO.9
main47319-20200i199908-200208
main47319-20210i200208-200509
47319FHOSE, FLEXIBLE(FOR REAR LH)
main90947-02A37i199908-200509
47321TUBE, REAR BRAKE, NO.1
main47321-20440i199908-200509
47322TUBE, REAR BRAKE, NO.2
main47322-20540i199908-200509
47371ACLAMP, BRAKE TUBE, NO.1
main47371-20760i199908-200509
47372CLAMP, BRAKE TUBE, NO.2
main47371-10200i199908-200509
47393INSULATOR, BRAKE TUBE HEAT
main47393-20010i199908-200509
9011908868
9017906263
9046808040
9048001577
9094901B45
9094901B66
9151560645
91631B0612

28 parts on this diagram · 6 diagrams in section
