LUGGAGE COMPARTMENT DOOR & LOCK

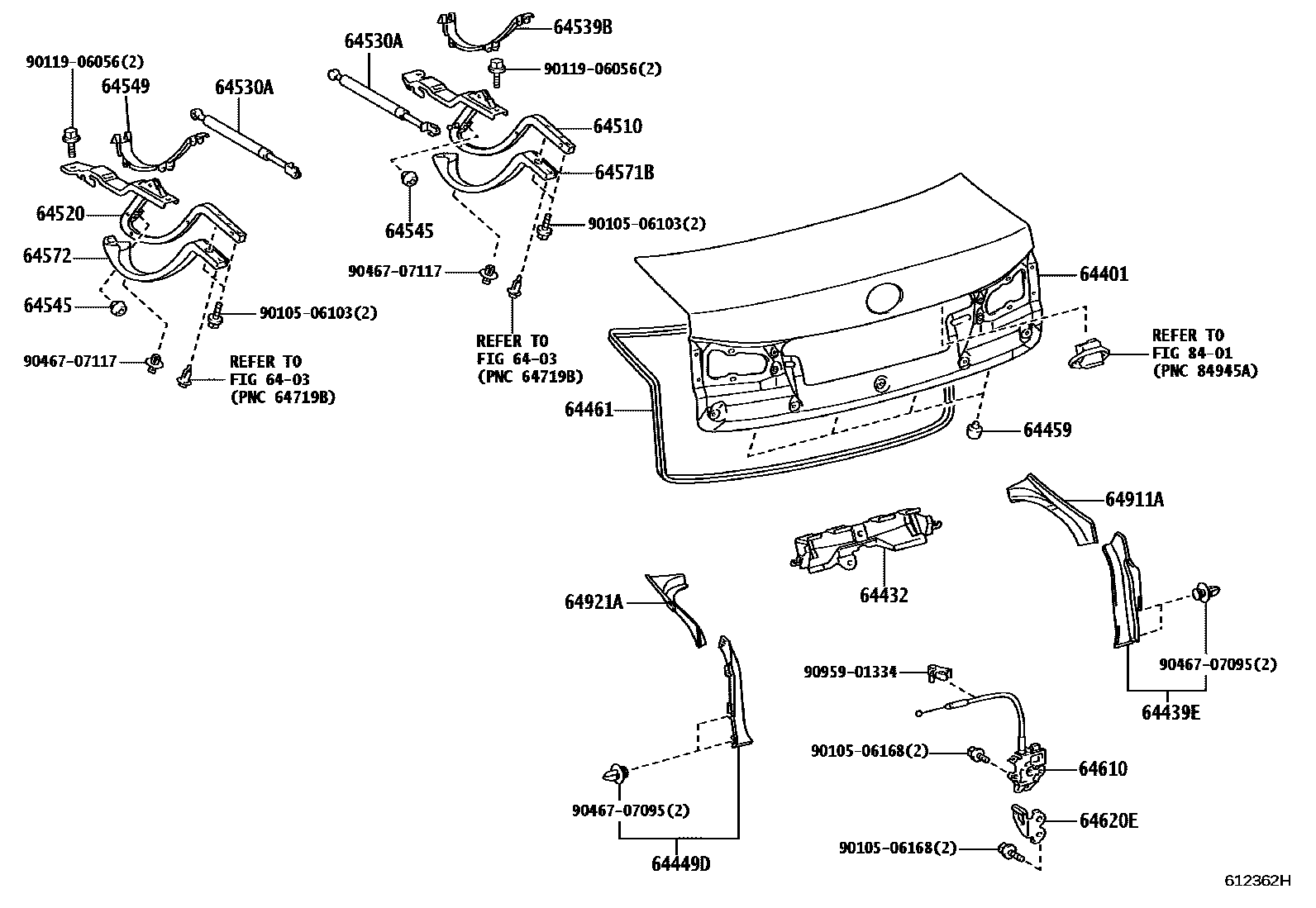

Parts diagram
6403
64401PANEL SUB-ASSY, LUGGAGE COMPARTMENT DOOR
main64401-53110i200508-200712
main64401-53111i200801-200907
main64401-53112i200907-201008
64432REINFORCEMENT, LUGGAGE COMPARTMENT DOOR
main64432-53030i200508-201008
64439ECOVER, LUGGAGE ROOM BOX SIDE, RH
main64439-53010i200508-200808
main64439-53020i200808-201008
64449DCOVER, LUGGAGE ROOM BOX SIDE, LH
main64449-53010i200508-200808
main64449-53020i200808-201008
64459CUSHION, LUGGAGE COMPARTMENT DOOR
main90541-09116i200508-201008
64461WEATHERSTRIP, LUGGAGE COMPARTMENT DOOR
main64461-53020i200508-201008
64510HINGE ASSY, LUGGAGE COMPARTMENT DOOR, RH
main64510-53020i200508-201304
64520HINGE ASSY, LUGGAGE COMPARTMENT DOOR, LH
main64520-53010i200508-201304
64530ASUPPORT ASSY, LUGGAGE COMPARTMENT DOOR
main64530-53010i200508-200603
main64530-53011i200604-201002
main64530-53012i201003-201101
main64530-53013i201102-201204
main64530-53014i201205
64539BPLATE, LUGGAGE DOOR HINGE ARM, RH
main64539-53010-C0i200508-201304
BLACK,TRIM0#,1#,2#
64545CUSHION, LUGGAGE DOOR HINGE
main90541-11010i200508-201008
64549PLATE, LUGGAGE DOOR HINGE ARM, LH
main64549-53010-C0i200508-201304
BLACK,TRIM0#,1#,2#
64571BCOVER, LUGGAGE COMPARTMENT DOOR HINGE, RH
main64571-53020-C1i200508-201304
BLACK,TRIM0#,1#,2#
64572COVER, LUGGAGE COMPARTMENT DOOR HINGE, LH
main64572-53020-C1i200508-201304
BLACK,TRIM0#,1#,2#
64610LOCK ASSY, LUGGAGE COMPARTMENT DOOR
main64600-53040i200508-201008
64620ESTRIKER ASSY, LUGGAGE COMPARTMENT DOOR
main64620-53010i200508-201008
64911ACOVER, SIDE OPENING, RH
main64911-53020i200508-201008
64921ACOVER, SIDE OPENING, LH
main64921-53010i200508-201008
8401
9010506103
9010506168
9011906056
9046707095
9046707117
9095901334

26 parts on this diagram · 1 diagram in section
