CAMSHAFT & VALVE

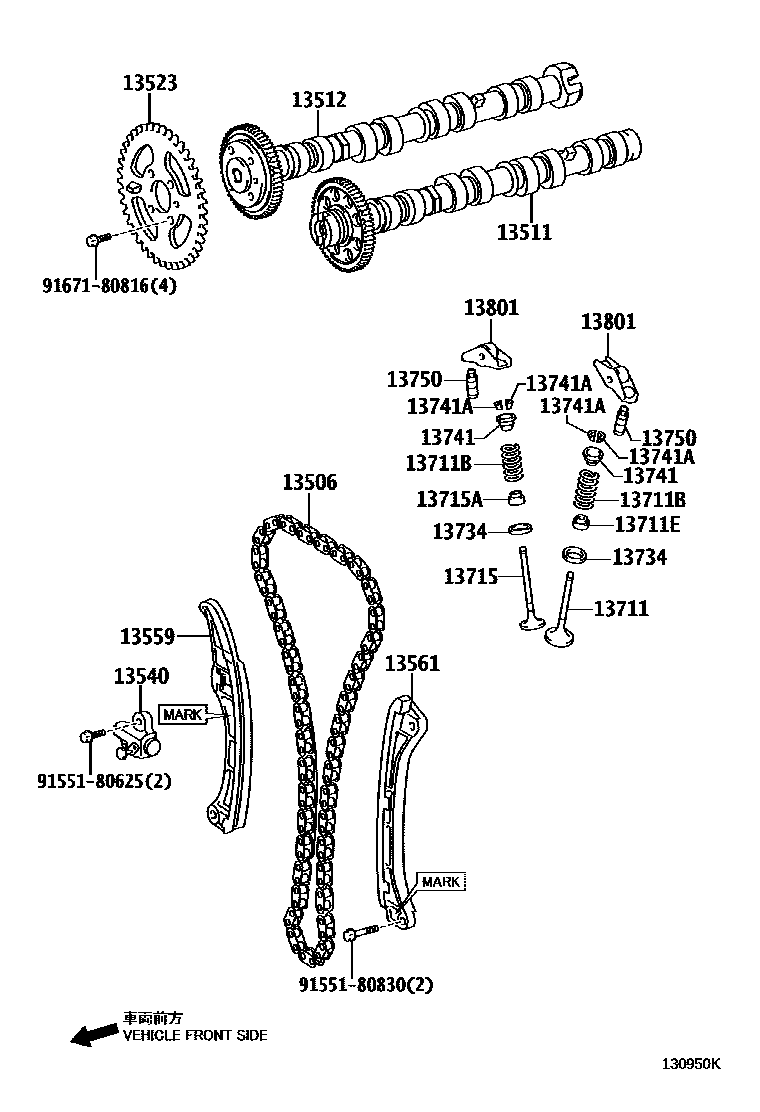

Parts diagram
13506CHAIN SUB-ASSY
main13506-26010i200511-201208
main13506-31020i200508-200804
main13506-31031i200804-201008
13511CAMSHAFT
main13501-0R010i200511-201008
(L)
main13501-26010i200511-201008
(J)
main13501-26010i201008-201208
main13501-31051i200508-200805
main13501-31052i200805-201008
main13501-31081i201008
13512CAMSHAFT, NO.2
main13502-0R010i200511-201008
(L)
main13502-26010i200511-201008
(J)
main13502-26010i201008-201208
main13502-31021i200508-201008
main13502-31050i201008
13523GEAR OR SPROCKET, CAMSHAFT TIMING
main13523-0R010i200511-200912
main13523-0R011i200912-201208
13540TENSIONER ASSY, CHAIN, NO.1
main13540-26010i200511-201208
main13540-31021i200508-201008
main13540-31031i201008
13559SLIPPER, CHAIN TENSIONER
main13559-0R010i200511-201008
main13559-0R010i201008-201207
MARK=0R010
main13559-0R020i201207-201208
MARK=0R020
main13559-31020i200508-201008
13561DAMPER, CHAIN VIBRATION, NO.1
main13561-0R010i200511-201008
main13561-0R010i201008-201207
MARK=0R010
main13561-0R020i201207-201208
MARK=0R020
main13561-31021i200508-201008
13711VALVE, INTAKE
main13711-0R010i200511-200808
main13711-31080i200508-201303
main13711-31081i201303-201304
main13711-31100i201008-201302
main13711-31101i201302-201304
main13711-51030i200808-201208
13711BSPRING, COMPRESSION(FOR INNER)
main90501-28039i200808-201208
main90501-30030i200603-201304
main90501-33019i200508-200603
main90501-35046i201008-201304
main90501-W0006i200511-200808
13711ESEAL, INTAKE VALVE STEM OIL
main90913-02101i200508-201008
main90913-02124i200511-201008
(J)
main90913-02124i201008-201208
main90913-W2001i200511-201008
(L)
13715VALVE, EXHAUST
main13715-0R010i200511-200808
main13715-31101i200508-200803
main13715-31102i200803-201303
main13715-31103i201303-201304
main13715-31150i201008-201304
main13715-51030i200808-201208
13715ASEAL, EXHAUST VALVE STEM OIL
main90913-02112i200508-201008
main90913-02124i200511-201008
(J)
main90913-02124i201008-201208
main90913-W2001i200511-201008
(L)
13734SEAT, VALVE SPRING
main13734-33020i200809-201208
main13734-62020i200508-201008
main90562-13002i200511-200809
13741RETAINER, VALVE SPRING
main13741-0R010i200511-200812
main13741-20021i200508-200603
main13741-31020i200603-201008
main13741-33020i200812-201208
13741ALOCK, VALVE SPRING RETAINER
main90913-03021i200511-201208
main90913-03028i200508-201008
13750ADJUSTER ASSY, VALVE LASH
main13750-0R010i200511-200707
main13750-0R020i200808-201208
(L)
main13750-0R020i200707-200808
main13750-26010i200808-201208
(J)
main13750-31020i201206
main13750-31030i200805-201206
main13750-75020i200508-200805
13801ARM SUB-ASSY, VALVE ROCKER, NO.1
main13801-0R010i200808-201208
(L)
main13801-0R010i200511-200808
main13801-23011i200508-201008
main13801-26010i200808-201208
(J)
main13801-38020i201008
9155180625
9155180830
9167180816

20 parts on this diagram · 2 diagrams in section
