BRAKE MASTER CYLINDER

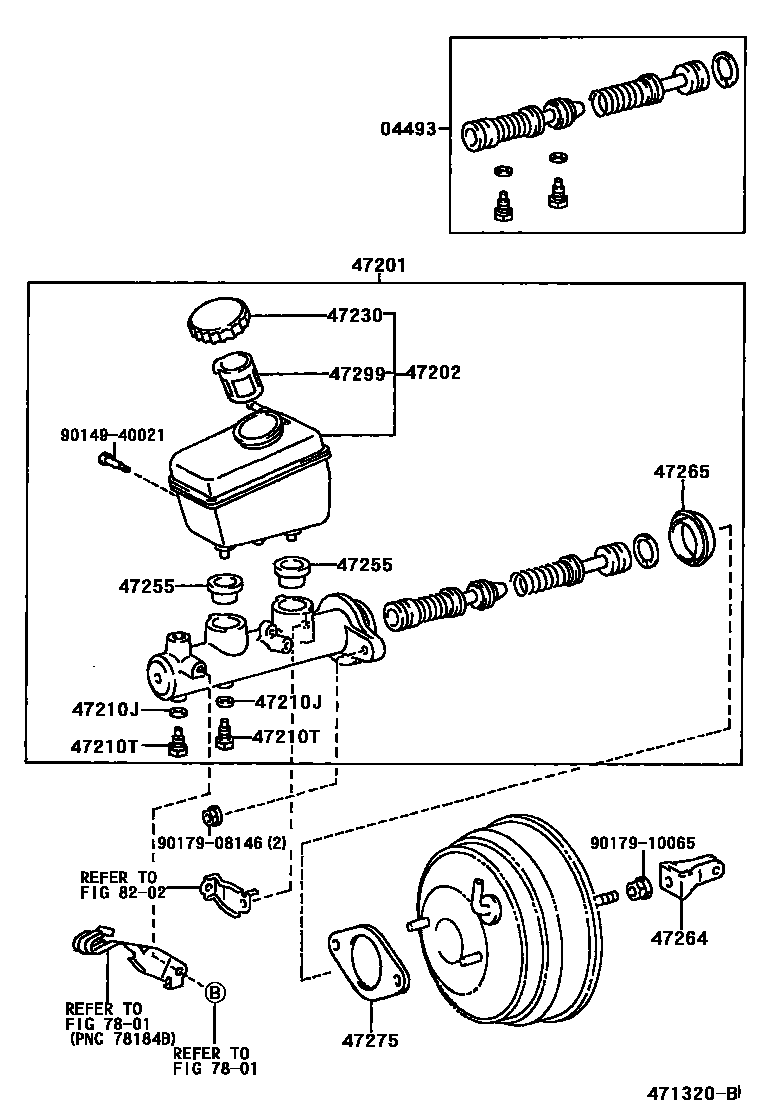

Parts diagram
04493CYLINDER KIT, BRAKE MASTER
main04493-53010i199901-200107
main04493-53020i199901-200107
TAIWAN SPEC
main04493-53030i200107
main04493-53040i200107
HONG KONG OR SINGAPORE OR BRUNEI SPEC OR THAILAND
47201CYLINDER SUB-ASSY, BRAKE MASTER
main47201-53031i200005-200107
D-TYPE FLARE:REFER TO ILLUST NO. 2 OF 2
main47201-53060i199901-200005
S-TYPE FLARE:REFER TO ILLUST NO.2OF2,HONG KONG OR SINGAPORE OR THAILAND OR BLUNEISPEC
main47201-53061i200005-200107
D-TYPE FLARE:REFER TO ILLUST NO.2OF2,HONG KONG OR SINGAPORE OR THAILAND OR BLUNEISPEC
main47201-53080i199901-200005
S-TYPE FLARE:REFER TO ILLUST NO. 2 OF 2
main47201-53081i200005-200107
D-TYPE FLARE:REFER TO ILLUST NO. 2 OF 2
main47201-53090i199901-200005
S-TYPE FLARE:REFER TO ILLUST NO. 2 OF 2
main47201-53091i200005-200107
D-TYPE FLARE:REFER TO ILLUST NO. 2 OF 2
main47201-53100i199901-200005
S-TYPE FLARE:REFER TO ILLUST NO. 2 OF 2,TAIWAN SPEC
main47201-53101i200005-200107
D-TYPE FLARE:REFER TO ILLUST NO. 2 OF 2,TAIWAN SPEC
main47201-53120i200001-200005
S-TYPE FLARE:REFER TO ILLUST NO. 2 OF 2
main47201-53140i200107-200308
main47201-53141i200308
main47201-53160i200308
HONG KONG OR SINGAPORE OR BRUNEI SPEC OR THAILAND
main47201-53160i200107
main47201-53170i200308
HONG KONG OR SINGAPORE OR BRUNEI SPEC OR THAILAND
main47201-53170i200107-200308
main47201-53180i200107
TAIWAN SPEC
main47201-53180i200107-200308
HONG KONG OR SINGAPORE OR BRUNEI SPEC OR THAILAND
main47201-53190i200107-200308
HONG KONG OR SINGAPORE OR BRUNEI SPEC OR THAILAND
47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
main47220-40050i200107-200308
main47220-50080i199901-200107
main47220-50130i200107
main47220-50130i200308
HONG KONG OR SINGAPORE OR BRUNEI SPEC OR THAILAND
main47220-53010i199901-200107
main47220-53020i199901-200107
main47220-53030i200005-200107
TAIWAN SPEC
main47220-53050i200107-200308
HONG KONG OR SINGAPORE OR BRUNEI SPEC OR THAILAND
main47220-53050i200107
TAIWAN SPEC
main47220-53060i200107-200308
47210JGASKET(FOR MASTER CYLINDER)
main90029-43001i199901-200107
47210TBOLT(FOR BRAKE MASTER CYLINDER)
main90109-06077i199901-200107
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main47230-20100i200308
W(TRACTION CONTROL)
main47230-20100i199901-200308
main47230-24010i199901-200308
main47230-24010i200107
THAILAND SPEC
47255GROMMET, MASTER CYLINDER RESERVOIR
main47255-16010i199901-200107
47264CLEVIS, MASTER CYLINDER PUSH ROD
main47264-30050i199901-200107
47265BOOT, MASTER CYLINDER
main47265-20050i199901-200107
main47265-22030i199901-200005
TAIWAN SPEC
main47265-22030i200107
HONG KONG OR SINGAPORE OR BRUNEI SPEC OR THAILAND
47275GASKET, BRAKE MASTER CYLINDER
main47275-12020i199901-200107
47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR
main47299-20060i199901-200107
7801
8202
9014940021
9017908146
9017910065

16 parts on this diagram · 5 diagrams in section
