FRONT DOOR LOCK & HANDLE

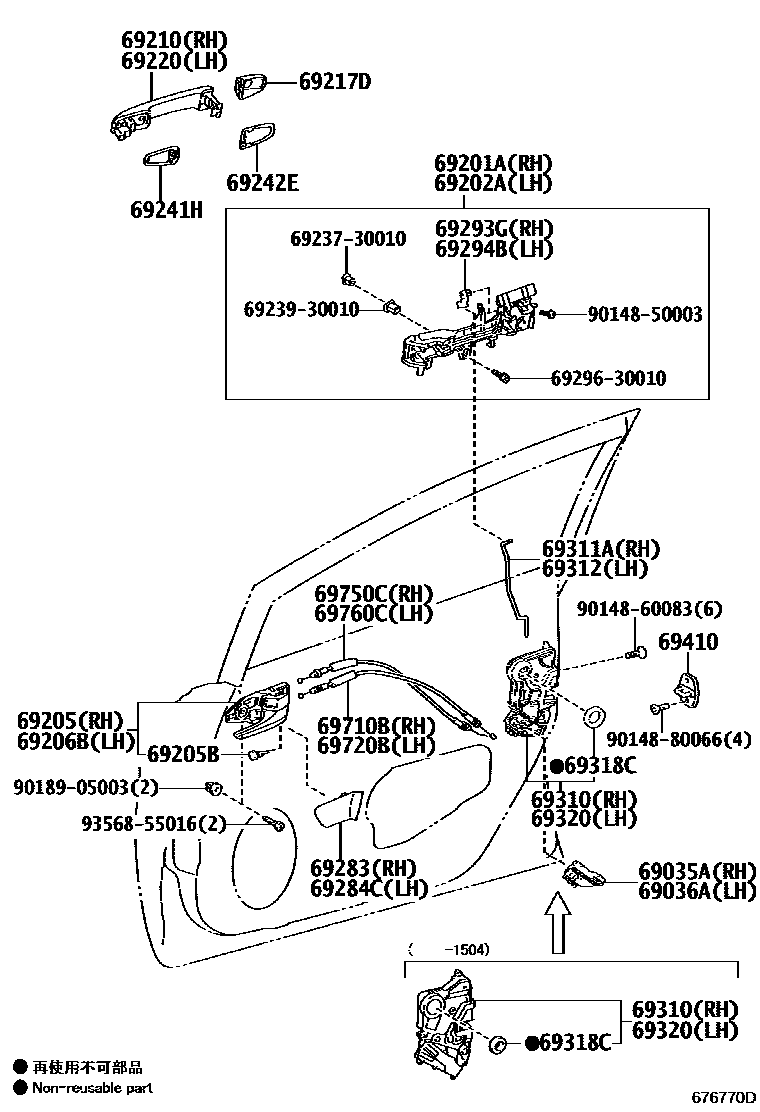

Parts diagram
69035ACOVER SUB-ASSY, FRONT DOOR LOCK, RH
main69035-30010i201504-202108
69036ACOVER SUB-ASSY, FRONT DOOR LOCK, LH
main69036-30010i201504-202108
69201AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, RH
main69201-30071i201203-202108
69202AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, LH
main69202-30061i201203-202108
69205HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69205-33111-B0i201504-202108
GRAY,TRIM1#
main69205-33111-C0i201504-202108
BLACK,TRIM2#
main69205-47050-C0i201203-201504
BLACK,TRIM1#
main69205-47050-G0i201203-201504
AQUA,TRIM6#
69205BCUSHION(FOR FRONT DOOR INSIDE HANDLE)
main90541-04027i201203-202108
69206BHANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69206-33121-B0i201504-202108
GRAY,TRIM1#
main69206-33121-C0i201504-202108
BLACK,TRIM2#
main69206-47050-C0i201203-201504
BLACK,TRIM1#
main69206-47050-G0i201203-201504
AQUA,TRIM6#
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69210-74030-A0i201203-202108
WHITE PEARL CS.,070
main69210-74030-A1i201203-202108
SUPER WHITE 2,040
main69210-74030-B0i201203-202008
SILVER ME.,1F7
main69210-74030-B3i201203-202108
GRAY ME.,1G3
main69210-74030-C0i201203-201504
BLACK,202
main69210-74030-C2i201504-202108
ATTITUDE BLACK MC.,218
main69210-74030-C3i201605-202108
BLACKISH AGEHA GF.,221
main69210-74030-D0i201203-201504
RED M.M.,3R3
main69210-74030-D1i201504-201712
SUPER RED 5,3P0
main69210-74030-D7i201712-202008
DK. RED M.M.,3Q3
main69210-74030-D8i202008-202108
RED MC.,3T3
main69210-74030-E3i201504-202108
DARK SHERRY M.M.,4W4
main69210-74030-E5i201712-202108
STEEL BLONDE ME.,4X1
main69210-74030-J1i201203-202008
DK.BLUE MC.,8T5
main69210-74030-P4i202008-202108
SILVER ME.,1D6
69217DCOVER, FRONT DOOR OUTSIDE HANDLE
main69217-74010-A0i201203-202108
WHITE PEARL CS.,070,DRIVER SIDE
main69217-74010-A1i201203-202108
SUPER WHITE 2,040,DRIVER SIDE
main69217-74010-B0i201203-202008
SILVER ME.,1F7,DRIVER SIDE
main69217-74010-B4i201203-202108
GRAY ME.,1G3,DRIVER SIDE
main69217-74010-C0i201203-201504
BLACK,202,DRIVER SIDE
main69217-74010-C2i201504-202108
ATTITUDE BLACK MC.,218,DRIVER SIDE
main69217-74010-C3i201605-202108
BLACKISH AGEHA GF.,221,DRIVER SIDE
main69217-74010-D0i201203-201504
RED M.M.,3R3,DRIVER SIDE
main69217-74010-D1i201504-201712
SUPER RED 5,3P0,DRIVER SIDE
main69217-74010-D6i201712-202008
DK. RED M.M.,3Q3,DRIVER SIDE
main69217-74010-D9i202008-202108
RED MC.,3T3,DRIVER SIDE
main69217-74010-E4i201504-202108
DARK SHERRY M.M.,4W4,DRIVER SIDE
main69217-74010-E9i201712-202108
STEEL BLONDE ME.,4X1,DRIVER SIDE
main69217-74010-J1i201203-202008
DK.BLUE MC.,8T5,DRIVER SIDE
main69217-74010-P7i202008-202108
SILVER ME.,1D6,DRIVER SIDE
main69250-74010-A0i201203-202108
SUPER WHITE 2,040,PASSENGER SIDE
main69250-74010-A1i201203-202108
WHITE PEARL CS.,070,PASSENGER SIDE
main69250-74010-B0i201203-202008
SILVER ME.,1F7,PASSENGER SIDE
main69250-74010-B4i201203-202108
GRAY ME.,1G3,PASSENGER SIDE
main69250-74010-C0i201203-201504
BLACK,202,PASSENGER SIDE
main69250-74010-C2i201504-202108
ATTITUDE BLACK MC.,218,PASSENGER SIDE
main69250-74010-C3i201605-202108
BLACKISH AGEHA GF.,221,PASSENGER SIDE
main69250-74010-D0i201203-201504
RED M.M.,3R3,PASSENGER SIDE
main69250-74010-D1i201504-201712
SUPER RED 5,3P0,PASSENGER SIDE
main69250-74010-D6i201712-202008
DK. RED M.M.,3Q3,PASSENGER SIDE
main69250-74010-D9i202008-202108
RED MC.,3T3,PASSENGER SIDE
main69250-74010-E4i201504-202108
DARK SHERRY M.M.,4W4,PASSENGER SIDE
main69250-74010-E9i201712-202108
STEEL BLONDE ME.,4X1,PASSENGER SIDE
main69250-74010-J0i201203-202008
DK.BLUE MC.,8T5,PASSENGER SIDE
main69250-74010-P7i202008-202108
SILVER ME.,1D6,PASSENGER SIDE
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69210-74030-A0i201203-202108
WHITE PEARL CS.,070
main69210-74030-A1i201203-202108
SUPER WHITE 2,040
main69210-74030-B0i201203-202008
SILVER ME.,1F7
main69210-74030-B3i201203-202108
GRAY ME.,1G3
main69210-74030-C0i201203-201504
BLACK,202
main69210-74030-C2i201504-202108
ATTITUDE BLACK MC.,218
main69210-74030-C3i201605-202108
BLACKISH AGEHA GF.,221
main69210-74030-D0i201203-201504
RED M.M.,3R3
main69210-74030-D1i201504-201712
SUPER RED 5,3P0
main69210-74030-D7i201712-202008
DK. RED M.M.,3Q3
main69210-74030-D8i202008-202108
RED MC.,3T3
main69210-74030-E3i201504-202108
DARK SHERRY M.M.,4W4
main69210-74030-E5i201712-202108
STEEL BLONDE ME.,4X1
main69210-74030-J1i201203-202008
DK.BLUE MC.,8T5
main69210-74030-P4i202008-202108
SILVER ME.,1D6
69241HPAD, FRONT DOOR OUTSIDE HANDLE, FRONT
main69241-30111i201203-202108
69242EPAD, FRONT DOOR OUTSIDE HANDLE, REAR
main69242-47020i201203-202108
69283PLUG, FRONT DOOR INSIDE HANDLE BEZEL, RH
main69283-47010-B2i201203-201504
DK.GRAY,TRIM1#
main69283-47010-B3i201504-202108
GRAY,TRIM1#
main69283-47010-C0i201504-202108
BLACK,TRIM2#
main69283-47010-G0i201203-201504
AQUA,TRIM6#
69284CPLUG, FRONT DOOR INSIDE HANDLE BEZEL, LH
main69284-47010-B2i201203-201504
DK.GRAY,TRIM1#
main69284-47010-B3i201504-202108
GRAY,TRIM1#
main69284-47010-C0i201504-202108
BLACK,TRIM2#
main69284-47010-G0i201203-201504
AQUA,TRIM6#
69293GSNAP, FRONT DOOR OUTSIDE HANDLE, RH
main69293-12030i201203-202108
69294BSNAP, FRONT DOOR OUTSIDE HANDLE, LH
main69293-12040i201203-202108
69310LOCK ASSY, FRONT DOOR, RH
main69030-30A70i201504-202108
main69030-42210i201203-201504
69311AROD, FRONT DOOR LOCK OPEN, RH
main69311-47050i201203-202108
69312ROD, FRONT DOOR LOCK OPEN, LH
main69312-47050i201203-202108
69318CSEAL, DOOR LOCK WIRING HARNESS
main69318-51010i201203-202108
69320LOCK ASSY, FRONT DOOR, LH
main69040-30A80i201504-202108
main69040-42230i201203-201504
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-33010i201203-202108
69710BCABLE ASSY, FRONT DOOR LOCK REMOTE CONTROL, RH
main69710-47040i201203-201504
main69710-47050i201504-202108
69720BCABLE ASSY, FRONT DOOR LOCK REMOTE CONTROL, LH
main69710-47040i201203-201504
main69710-47050i201504-202108
69750CCABLE ASSY, FRONT DOOR INSIDE LOCKING, RH
main69750-47050i201203-201504
main69750-47060i201504-201702
main69750-47061i201703-202108
69760CCABLE ASSY, FRONT DOOR INSIDE LOCKING LH
main69750-47050i201203-201504
main69750-47060i201504-201702
main69750-47061i201703-202108
6923730010RETAINER, DOOR OUTSIDE HANDLE
6923930010PIN, BACK DOOR OUTSIDE HANDLE
6929630010SCREW, DOOR INSIDE HANDLE
9014850003
9014860083
9014880066
9018905003
9356855016

34 parts on this diagram · 1 diagram in section
