FRONT DOOR LOCK & HANDLE

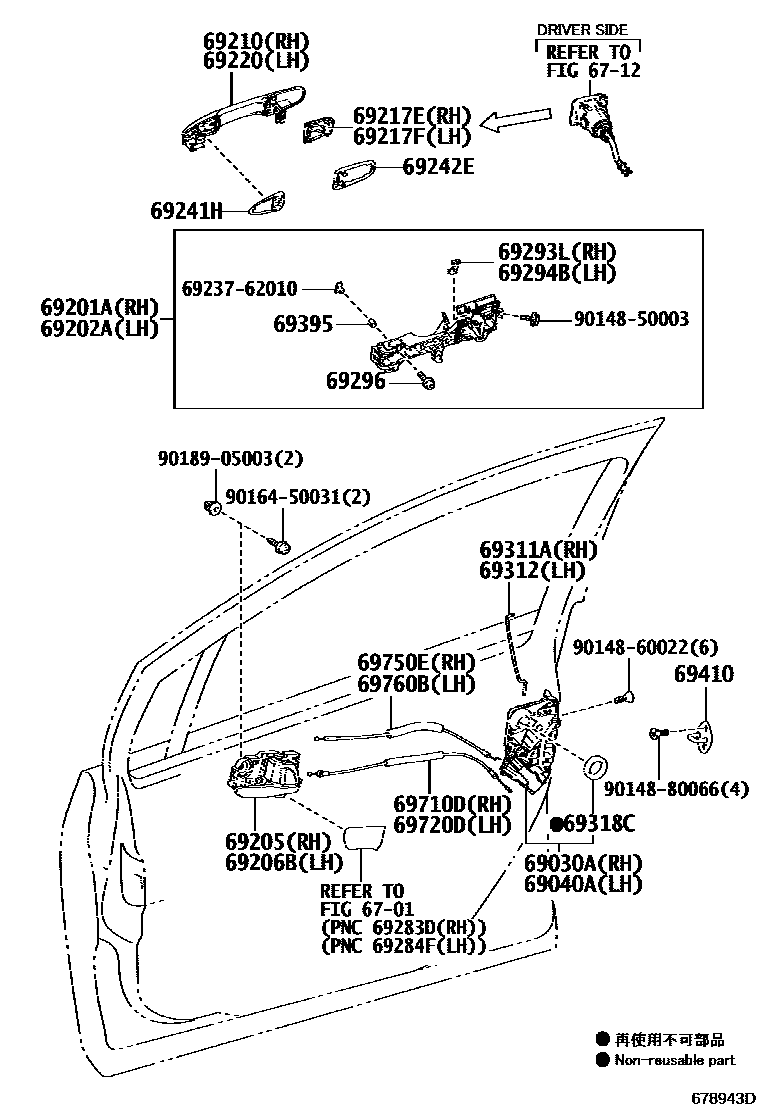

Parts diagram
6701
6712
69030ALOCK ASSY, FRONT DOOR W/MOTOR, RH
main69030-47100i¥12,500201511-201812
main69030-47120i201511-202006
69040ALOCK ASSY, FRONT DOOR W/MOTOR, LH
main69040-47100i¥11,600201511-201812
main69040-47120i201511-202006
69201AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, RH
main69201-47070i¥4,210201511-201812
69202AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, LH
main69202-47040i¥4,210201511-201812
69205HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69205-47070-C0i201511-201812
BLACK,TRIM1#,2#
69206BHANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69206-47070-C0i201511-201812
BLACK,TRIM1#,2#
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69210-47040-A0i201511-201607
SUPER WHITE 2,040
sub69210-47041¥8,500
main69210-47040-A1i201511-201607
WHITE PEARL CS.,070
sub69210-47041¥8,500
main69210-47040-B0i201511-201607
SILVER ME.,1F7
sub69210-47041¥8,500
main69210-47040-B1i201511-201607
GRAY ME.,1G3
sub69210-47041¥8,500
main69210-47040-C0i201511-201607
ATTITUDE BLACK MC.,218
sub69210-47041¥8,500
main69210-47040-D0i201511-201607
EMOTIONAL RED,3T7
sub69210-47041¥8,500
main69210-47040-H0i201511-201607
FROSTY GREEN MC.,781
sub69210-47041¥8,500
main69210-47040-J0i201511-201607
DK.BLUE M.M.,8W7
sub69210-47041¥8,500
main69210-47041-A0i201608-201812
SUPER WHITE 2,040
main69210-47041-A1i201608-202007
WHITE PEARL CS.,070
main69210-47041-A2i202007
PLATINUM WHITE PEARL MC.,089
main69210-47041-B0i201608-201812
SILVER ME.,1F7
main69210-47041-B1i201608-201812
GRAY ME.,1G3
main69210-47041-C0i201608-201812
ATTITUDE BLACK MC.,218
main69210-47041-C1i202106
BLACKISH AGEHA GF.,221
main69210-47041-D0i201608-201812
EMOTIONAL RED,3T7
main69210-47041-D4i201812
EMOTIONAL RED 2,3U5
main69210-47041-H0i201812
FROSTY GREEN MC.,781
main69210-47041-J0i201608-201812
DK.BLUE M.M.,8W7
main69210-47041-J6i201812
BLUE ME.,8X7
main69211-47020-A0i201511-201607
SUPER WHITE 2,040
sub69211-47021¥2,100
main69211-47020-A1i201511-201607
WHITE PEARL CS.,070
sub69211-47021¥2,100
main69211-47020-B0i201511-201607
SILVER ME.,1F7
sub69211-47021¥2,100
main69211-47020-B1i201511-201607
GRAY ME.,1G3
sub69211-47021¥2,100
main69211-47020-C0i201511-201607
ATTITUDE BLACK MC.,218
sub69211-47021¥2,100
main69211-47020-D0i201511-201607
EMOTIONAL RED,3T7
sub69211-47021¥2,100
main69211-47020-H0i201511-201607
FROSTY GREEN MC.,781
sub69211-47021¥2,100
main69211-47020-J0i201511-201607
DK.BLUE M.M.,8W7
sub69211-47021¥2,100
main69211-47021-A0i201608-202006
SUPER WHITE 2,040
main69211-47021-A1i201608-202006
WHITE PEARL CS.,070
main69211-47021-B0i201608-202006
SILVER ME.,1F7
main69211-47021-B1i201608-202006
GRAY ME.,1G3
main69211-47021-C0i201608-202006
ATTITUDE BLACK MC.,218
main69211-47021-D0i201608-201812
EMOTIONAL RED,3T7
main69211-47021-D6i201812-202006
EMOTIONAL RED 2,3U5
main69211-47021-H0i201812-202006
FROSTY GREEN MC.,781
main69211-47021-J0i201608-201812
DK.BLUE M.M.,8W7
main69211-47021-J9i201812-202006
BLUE ME.,8X7
69217ECOVER, FRONT DOOR OUTSIDE HANDLE, RH
main69217-47020i¥450201511-202006
69217FCOVER, FRONT DOOR OUTSIDE HANDLE, LH
main69217-47020i¥450201511-201812
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69210-47040-A0i201511-201607
SUPER WHITE 2,040
sub69210-47041¥8,500
main69210-47040-A1i201511-201607
WHITE PEARL CS.,070
sub69210-47041¥8,500
main69210-47040-B0i201511-201607
SILVER ME.,1F7
sub69210-47041¥8,500
main69210-47040-B1i201511-201607
GRAY ME.,1G3
sub69210-47041¥8,500
main69210-47040-C0i201511-201607
ATTITUDE BLACK MC.,218
sub69210-47041¥8,500
main69210-47040-D0i201511-201607
EMOTIONAL RED,3T7
sub69210-47041¥8,500
main69210-47040-H0i201511-201607
FROSTY GREEN MC.,781
sub69210-47041¥8,500
main69210-47040-J0i201511-201607
DK.BLUE M.M.,8W7
sub69210-47041¥8,500
main69210-47041-A0i201608-202006
SUPER WHITE 2,040
main69210-47041-A1i201608-202006
WHITE PEARL CS.,070
main69210-47041-B0i201608-202006
SILVER ME.,1F7
main69210-47041-B1i201608-202006
GRAY ME.,1G3
main69210-47041-C0i201608-202006
ATTITUDE BLACK MC.,218
main69210-47041-D0i201608-201812
EMOTIONAL RED,3T7
main69210-47041-D4i201812-202006
EMOTIONAL RED 2,3U5
main69210-47041-H0i201812-202006
FROSTY GREEN MC.,781
main69210-47041-J0i201608-201812
DK.BLUE M.M.,8W7
main69210-47041-J6i201812-202006
BLUE ME.,8X7
main69210-47051-A0i201711-201812
SUPER WHITE 2,040
main69210-47051-A1i201711-202007
WHITE PEARL CS.,070
main69210-47051-A2i202007
PLATINUM WHITE PEARL MC.,089
main69210-47051-B0i201711-201812
SILVER ME.,1F7
main69210-47051-B1i201711-201812
GRAY ME.,1G3
main69210-47051-C0i201711-201812
ATTITUDE BLACK MC.,218
main69210-47051-C1i202106
BLACKISH AGEHA GF.,221
main69210-47051-D0i201711-201812
EMOTIONAL RED,3T7
main69210-47051-D4i201812
EMOTIONAL RED 2,3U5
main69210-47051-H0i201812
FROSTY GREEN MC.,781
main69210-47051-J0i201711-201812
DK.BLUE M.M.,8W7
main69210-47051-J6i201812
BLUE ME.,8X7
main69211-47020-A0i201511-201607
SUPER WHITE 2,040
sub69211-47021¥2,100
main69211-47020-A1i201511-201607
WHITE PEARL CS.,070
sub69211-47021¥2,100
main69211-47020-B0i201511-201607
SILVER ME.,1F7
sub69211-47021¥2,100
main69211-47020-B1i201511-201607
GRAY ME.,1G3
sub69211-47021¥2,100
main69211-47020-C0i201511-201607
ATTITUDE BLACK MC.,218
sub69211-47021¥2,100
main69211-47020-D0i201511-201607
EMOTIONAL RED,3T7
sub69211-47021¥2,100
main69211-47020-H0i201511-201607
FROSTY GREEN MC.,781
sub69211-47021¥2,100
main69211-47020-J0i201511-201607
DK.BLUE M.M.,8W7
sub69211-47021¥2,100
main69211-47021-A0i201608-201711
SUPER WHITE 2,040
main69211-47021-A1i201608-201711
WHITE PEARL CS.,070
main69211-47021-B0i201608-201711
SILVER ME.,1F7
main69211-47021-B1i201608-201711
GRAY ME.,1G3
main69211-47021-C0i201608-201711
ATTITUDE BLACK MC.,218
main69211-47021-D0i201608-201711
EMOTIONAL RED,3T7
main69211-47021-J0i201608-201711
DK.BLUE M.M.,8W7
69241HPAD, FRONT DOOR OUTSIDE HANDLE, FRONT
main69241-47020i¥400201511-201812
69242EPAD, FRONT DOOR OUTSIDE HANDLE, REAR
main69242-47030i¥400201511-201812
69293LSNAP, FRONT DOOR OUTSIDE HANDLE, RH
main69293-12030i¥160201511-201812
69294BSNAP, FRONT DOOR OUTSIDE HANDLE, LH
main69293-12040i¥160201511-201812
69296SCREW, DOOR INSIDE HANDLE
main69296-30010i¥90201511-202105
main90148-50006i¥60202106
69311AROD, FRONT DOOR LOCK OPEN, RH
main69311-47060i¥410201511-201605
sub69311-47061¥460
main69311-47061i¥460201606-202006
69312ROD, FRONT DOOR LOCK OPEN, LH
main69312-47060i¥410201511-201605
sub69312-47061¥460
main69312-47061i¥460201606-202006
69318CSEAL, DOOR LOCK WIRING HARNESS
main69318-47010i¥120201511-202006
69395BUSH(FOR DOOR OUTSIDE HANDLE)
main69239-47010i¥90201511-201812
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-20110i¥1,050201511-202006
69710DCABLE, FRONT DOOR LOCK REMOTE CONTROL, RH(FOR OPEN LEVER)
main69710-47060i¥1,160201511-202006
69720DCABLE, FRONT DOOR LOCK REMOTE CONTROL, LH(FOR OPEN LEVER)
main69710-47060i¥1,160201511-202006
69750ECABLE, FRONT DOOR INSIDE LOCKING, RH(FOR LOCK / UNLOCK KNOB)
main69750-47070i¥1,160201511-202006
69760BCABLE, FRONT DOOR INSIDE LOCKING, LH(FOR LOCK / UNLOCK KNOB)
main69750-47070i¥1,160201511-202006
6923762010RETAINER, DOOR OUTSIDE HANDLE
main69237-62010¥160
9014850003
main90148-50003¥60
9014860022
main90148-60022¥60
9014880066
main90148-80066¥60
9016450031
main90164-50031¥70
9018905003
main90189-05003¥130

32 parts on this diagram · 1 diagram in section
