HEADLAMP CLEANER

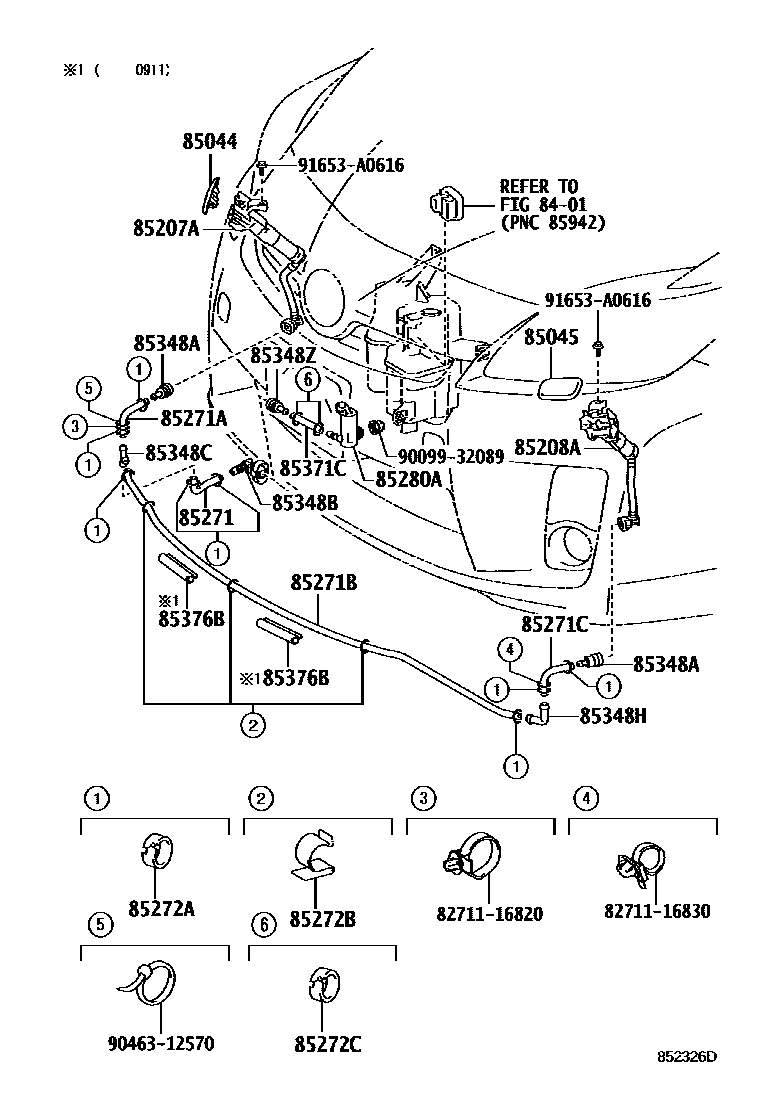

Parts diagram
8401
85044NOZZLE SUB-ASSY, TYPE1 H/LAMP WASHER, RH
main85044-47010-A0i200904-201112
HEADLAMP-LED,SUPER WHITE 2,040
main85044-47010-A1i200904-201112
HEADLAMP-LED,WHITE PEARL CS.,070
main85044-47010-B0i200904-201112
HEADLAMP-LED,SILVER ME.,1F7
main85044-47010-C0i200904-201112
HEADLAMP-LED,BLACK,202
main85044-47010-D0i200904-201112
HEADLAMP-LED,RED M.M.,3R3
main85044-47010-E0i200904-201112
HEADLAMP-LED,BEIGE ME.,4T8
main85044-47010-J0i200904-201112
HEADLAMP-LED,DK.BLUE MC.,8T5
main85044-47010-J1i200904-201112
HEADLAMP-LED,ABYSS GRAY ME.,8V1
main85044-47900i201012-201204
HEADLAMP-LED
85045NOZZLE SUB-ASSY, TYPE1 H/LAMP WASHER, LH
main85045-47010-A0i200904-201112
HEADLAMP-LED,SUPER WHITE 2,040
main85045-47010-A1i200904-201112
HEADLAMP-LED,WHITE PEARL CS.,070
main85045-47010-B0i200904-201112
HEADLAMP-LED,SILVER ME.,1F7
main85045-47010-C0i200904-201112
HEADLAMP-LED,BLACK,202
main85045-47010-D0i200904-201112
HEADLAMP-LED,RED M.M.,3R3
main85045-47010-E0i200904-201112
HEADLAMP-LED,BEIGE ME.,4T8
main85045-47010-J0i200904-201112
HEADLAMP-LED,DK.BLUE MC.,8T5
main85045-47010-J1i200904-201112
HEADLAMP-LED,ABYSS GRAY ME.,8V1
main85045-47900i201012-201204
HEADLAMP-LED
85207AACTUATOR SUB-ASSY, HEADLAMP WASHER, RH
main85207-47010i200904-201004
HEADLAMP-LED
main85207-47011i201004-201204
HEADLAMP-LED
main85207-47030i201112-201511
HEADLAMP-LED
main85207-47030i201204-201510
EXPORT UPPER PACKAGE
85208AACTUATOR SUB-ASSY, HEADLAMP WASHER, LH
main85208-47010i200904-201004
HEADLAMP-LED
main85208-47011i201004-201204
HEADLAMP-LED
main85208-47030i201112-201511
HEADLAMP-LED
main85208-47030i201204
EXPORT UPPER PACKAGE
85271HOSE, HEADLAMP CLEANER, NO.1
main90075-15054i200904-201204
L=120,HEADLAMP-LED
main90075-15054i201204
L=120,EXPORT UPPER PACKAGE
85271AHOSE, HEADLAMP CLEANER, NO.2
main90075-15055i200904-201004
L=100,HEADLAMP-LED
main90075-15062i201004-201204
L=240,HEADLAMP-LED
main90075-15074i201112
L=80,HEADLAMP-LED
main90075-15074i201204
L=80,EXPORT UPPER PACKAGE
85271BHOSE, HEADLAMP CLEANER, NO.3
main90075-15052i200904-201004
L=1330,HEADLAMP-LED
main90075-15080i201004-201204
L=1600,HEADLAMP-LED
main90075-15086i201112
L=1900,HEADLAMP-LED
main90075-15086i201204
L=1900,EXPORT UPPER PACKAGE
85271CHOSE, HEADLAMP CLEANER, NO.4
main90075-15055i200904-201004
L=100,HEADLAMP-LED
85272ACLAMP, HEADLAMP CLEANER, NO.1
main85272-47010i201204
EXPORT UPPER PACKAGE
main85272-47010i201112
HEADLAMP-LED
main90075-91002i200904-201204
HEADLAMP-LED
85272BCLAMP, HEADLAMP CLEANER, NO.2
main85273-47010i201204
EXPORT UPPER PACKAGE
main85273-47010i201112
HEADLAMP-LED
main90075-90512i200904-201204
HEADLAMP-LED
85272CCLAMP, HEADLAMP CLEANER, NO.3
main85272-28030i201112-201511
HEADLAMP-LED
main85272-28030i201204
EXPORT UPPER PACKAGE
main90075-91002i200904-201204
HEADLAMP-LED
85280AMOTOR AND PUMP ASSY, HEADLAMP CLEANER
main85280-47010i200904-201511
HEADLAMP-LED
main85280-47010i201204
EXPORT UPPER PACKAGE
85348AJOINT, HEADLAMP CLEANER HOSE, NO.1
main90075-17002i200904-201004
HEADLAMP-LED
main90075-17002i201204
EXPORT UPPER PACKAGE
85348BJOINT, HEADLAMP CLEANER HOSE, NO.2
main90075-17001i201204
EXPORT UPPER PACKAGE
main90075-17001i200904-201204
HEADLAMP-LED
85348CJOINT, HEADLAMP CLEANER HOSE, NO.3
main90075-17003i200904-201204
HEADLAMP-LED
main90075-17003i201204
EXPORT UPPER PACKAGE
85348HJOINT, HEADLAMP CLEANER HOSE, NO.4
main90075-17001i201112
HEADLAMP-LED
main90075-17001i201204
EXPORT UPPER PACKAGE
main90075-17004i200904-201004
HEADLAMP-LED
85348ZJOINT, HEADLAMP CLEANER HOSE, NO.5
main90075-17002i200904-201204
HEADLAMP-LED
85371CHOSE, HEADLAMP CLEANER, NO.1
main90075-15053i200904-201204
L=35,HEADLAMP-LED
85376BPROTECTOR, HEADLAMP CLEANER HOSE, NO.3
main85276-53060i200904-200911
HEADLAMP-LED
8271116820WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8271116830WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
9009932089
9046312570
91653A0616

25 parts on this diagram · 3 diagrams in section
