HEADLAMP

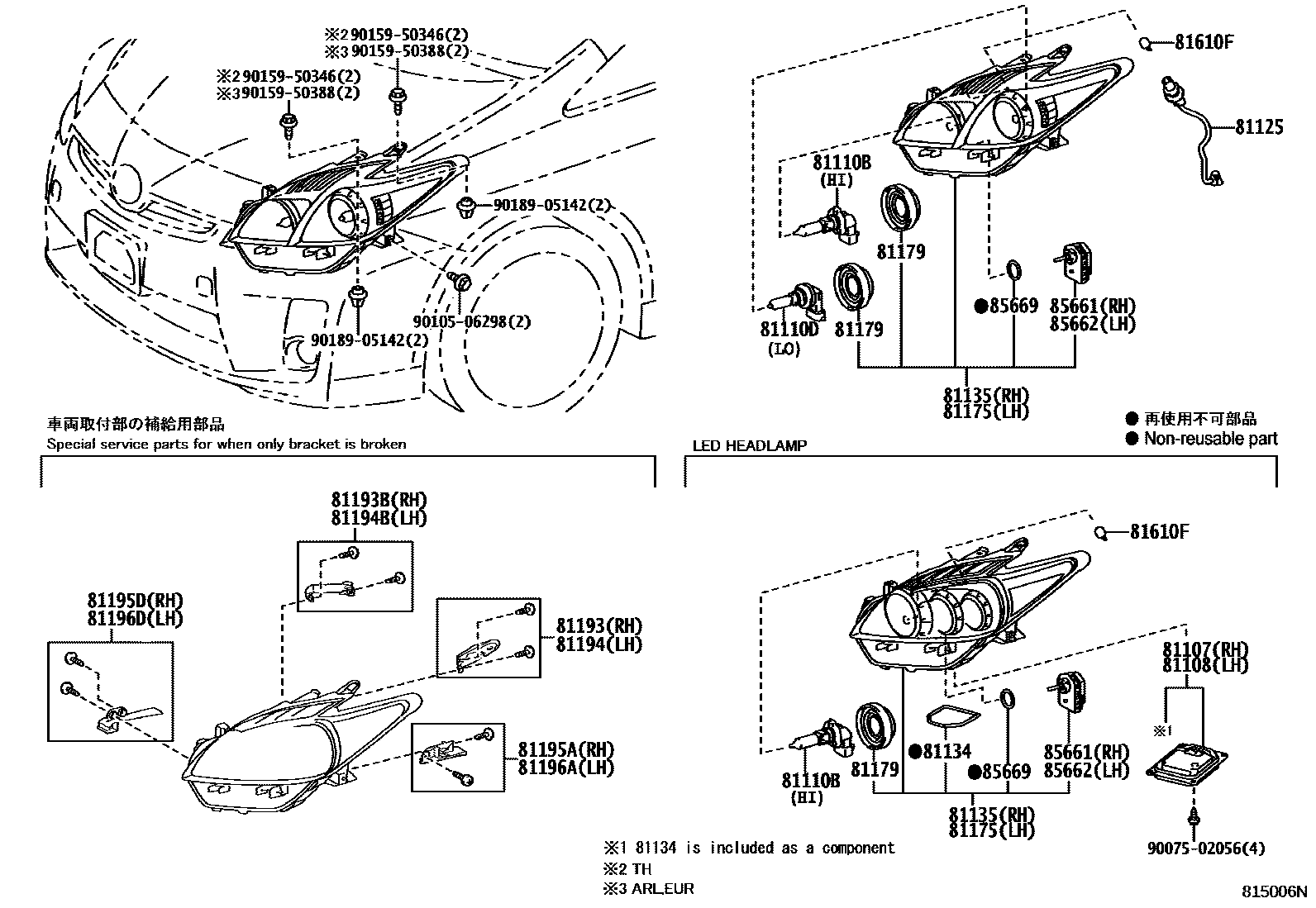

Parts diagram
81107COMPUTER SUB-ASSY, HEADLAMP LIGHT CONTROL, RH
81108COMPUTER SUB-ASSY, HEADLAMP LIGHT CONTROL, LH
81110BBULB(FOR HEADLAMP, NO.1)
main90981-13046i200904-201511
12V65W(SAE),60W(ECE)
81110DBULB(FOR HEADLAMP, NO.2)
main90981-13075i200904-201204
12V 55W,HALOGEN
81125CORD, HEADLAMP
main81125-47230i200904-201204
81134GASKET, HEADLAMP
81135UNIT ASSY, HEADLAMP, RH
main81130-47230i200904-200907
main81130-47231i200907-201007
main81130-47250i200904-200907
main81130-47251i200907-200910
main81130-47252i200910-201112
main81130-47370i201007-201201
main81130-47371i201201-201204
main81130-47500i201112-201511
main81130-47510i201112-201511
81175UNIT ASSY, HEADLAMP, LH
main81170-47230i200904-200907
main81170-47231i200907-201007
main81170-47250i200904-200907
main81170-47251i200907-200910
main81170-47252i200910-201112
main81170-47370i201007-201201
main81170-47371i201201-201204
main81170-47500i201112-201511
main81170-47510i201112-201511
81179COVER, HEADLAMP SOCKET
main90075-65006i200904-201511
HEADLAMP-LED
main90075-65006i201204
EXPORT UPPER PACKAGE
81193RETAINER, HEADLAMP PROTECTOR, UPPER RH
main81193-47030i200904-201204
81193BRETAINER, HEADLAMP PROTECTOR, UPPER RH NO.2
main81193-47040i200904-201204
81194RETAINER, HEADLAMP PROTECTOR, UPPER LH
main81194-47030i200904-201204
81194BRETAINER, HEADLAMP PROTECTOR, UPPER LH NO.2
main81194-47040i200904-201204
81195ARETAINER, HEADLAMP PROTECTOR, LOWER RH
main81195-47030i200904-201204
81195DRETAINER, HEADLAMP PROTECTOR, LOWER RH NO.2
main81195-47040i200904-201204
81196ARETAINER, HEADLAMP PROTECTOR, LOWER LH
main81196-47030i200904-201204
81196DRETAINER, HEADLAMP PROTECTOR, LOWER LH NO.2
main81196-47040i200904-201204
81610FBULB(FOR CLEARANCE LAMP)
main99132-12050i200904-201204
12V 5W
85661MOTOR, HEADLAMP LEVELING, RH
main85661-12010i200904-201511
85662MOTOR, HEADLAMP LEVELING, LH
main85661-12010i200904-201511
85669PACKING, HEADLAMP LEVELING MOTOR BASE
main90075-99120i200904-201511
9007502056
9010506298
9015950346
9015950388
9018905142

26 parts on this diagram · 3 diagrams in section
