E
EPC Data

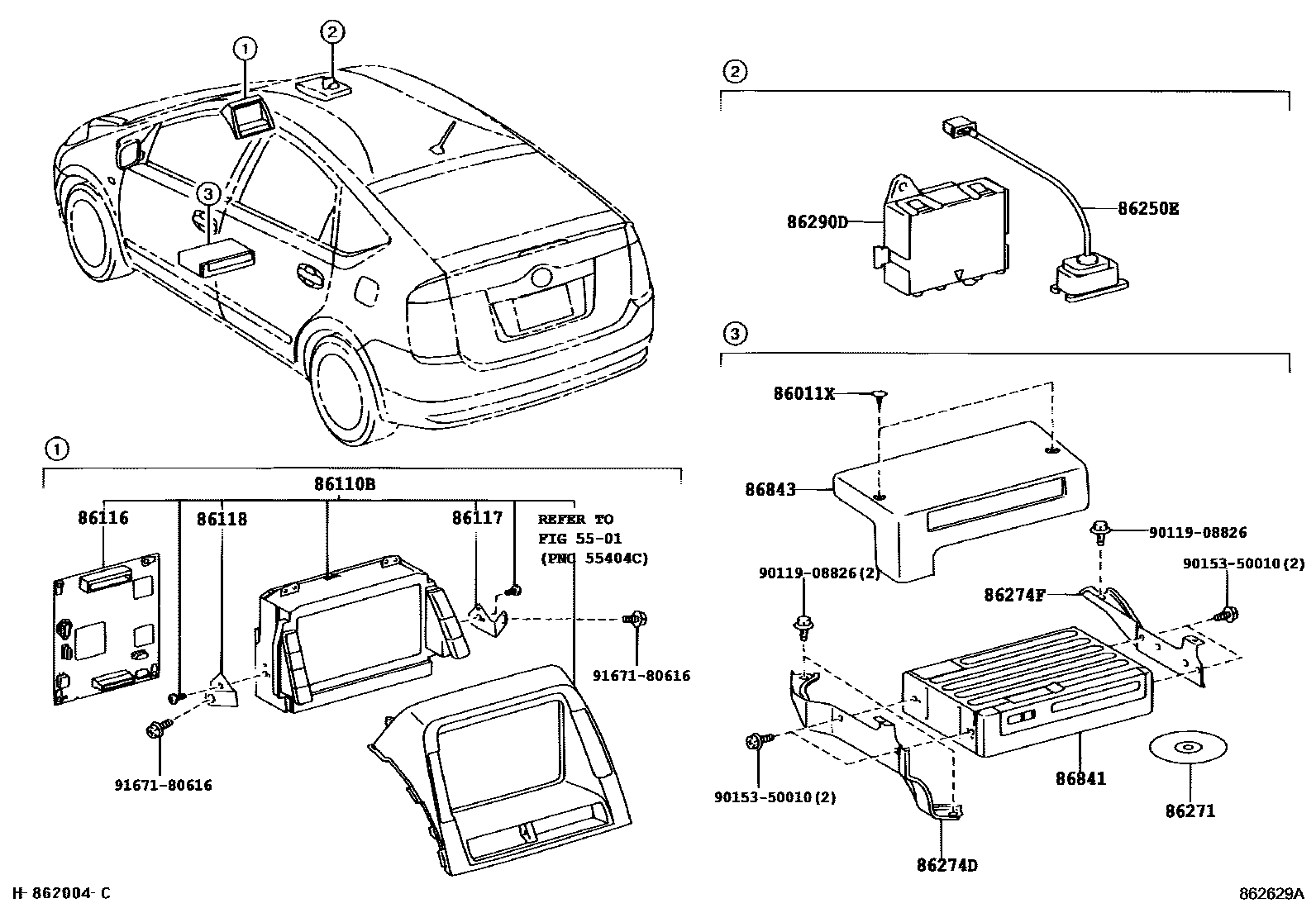

NAVIGATION & FRONT MONITOR DISPLAY

Parts diagram
5501
86011XCLIP, NAVIGATION
main90467-05112-C0×2i200308-200511
EMV(W/NAVIGATION SYSTEM)-WITH(EUROPE),BLACK,TRIM1#
86110BMULTI-DISPLAY ASSY
main86110-47080i200308-200402
main86110-47081-C0i200403-200511
BLACK,TRIM0#,1#
main86110-47070i200308-200402
W(VSC)
main86110-47071i200403-200511
W(VSC)
main86110-47190-C0i200508-200511
EMV(W/NAVIGATION SYSTEM)-WITH(CHINA),BLACK,TRIM1#
main86110-47220-C0i200511-200810
FUJITSU TEN,WITH(VSC)&EMV(W/NAVIGATION SYSTEM)-WITH,BLACK,TRIM1#,4#
main86110-47230-C0i200511-200903
FUJITSU TEN,AUDIO-05AM/FM+CD 6 SPEAKER,BLACK,TRIM1#,4#
main86110-47240-C0i200511-200903
FUJITSU TEN,TAIWAN SPEC,BLACK,TRIM1#,4#
main86110-47250i200403-200511
FUJITSU TEN,EMV(W/NAVIGATION SYSTEM)-WITH(EUROPE)
main86110-47260-C0i200810-200903
FUJITSU TEN,WITH(VSC)&EMV(W/NAVIGATION SYSTEM)-WITH,BLACK,TRIM1#,4#
86116CONTROLLER, VIDEO
main86116-47050i200308-200403
main86116-47051i200403-200511
main86116-47070i200508-200511
EMV(W/NAVIGATION SYSTEM)-WITH(CHINA)
main86116-47080i200810-200903
SOUTH AFRICA SPEC&AUDIO-05AM/FM+CD-CHANGER JBL RDS 9 SPEAKER&EMV(W/NAVIGATION SYSTEM)-WITH
main86116-47090i200511-200903
TAIWAN SPEC
main86116-47140i200810-200903
AUDIO-05AM/FM+CD 6 SPEAKER&EMV(W/NAVIGATION SYSTEM)-WITH
86117BRACKET, MULTI-DISPLAY CONTROLLER, A
main86117-47010i200511-200903
86118BRACKET, MULTI-DISPLAY CONTROLER, B
main86118-47010i200308-200403
86250EMICROPHONE ASSY, AMPLIFIER
main86250-47010i200308-200511
W(VSC)&EMV(W/NAVIGATION SYSTEM)-WITH
main86250-47020i200308-200511
EMV(W/NAVIGATION SYSTEM)-WITH(EUROPE)
main86250-47030i200511-200903
EMV(W/NAVIGATION SYSTEM)-WITH
main86250-47040i200511-200903
EMV(W/NAVIGATION SYSTEM)-WITH
86271DISC, DISC PLAYER
main86271-33070i200308-200312
W(VSC)
main86271-33071i200312-200507
W(VSC)
main86271-53010i200511-200609
WITH(VSC)
main86271-53011i200610-200706
WITH(VSC)
main86271-53012i200707-200809
WITH(VSC)
main86271-53013i200810-200903
WITH(VSC)
main86271-53030i200511-200609
EMV(W/NAVIGATION SYSTEM)-WITH&BACK GUIDE MONITOR-WITH(WITH/INTELLIGENT PARKING ASSIST)
main86271-53031i200610-200707
EMV(W/NAVIGATION SYSTEM)-WITH&BACK GUIDE MONITOR-WITH(WITH/INTELLIGENT PARKING ASSIST)
main86271-64010i200308-200312
EMV(W/NAVIGATION SYSTEM)-WITH(EUROPE)
main86271-64011i200312-200408
EMV(W/NAVIGATION SYSTEM)-WITH(EUROPE)
main86271-64012i200408-200507
EMV(W/NAVIGATION SYSTEM)-WITH(EUROPE)
main86807-0N012i200508-200509
main86807-0N013i200510-200511
86274DBRACKET, DISC PLAYER
main86274-47050i200308-200511
W(VSC)
main86274-47070i200511-200903
EMV(W/NAVIGATION SYSTEM)-WITH&BACK GUIDE MONITOR-WITH(WITH/INTELLIGENT PARKING ASSIST)
86274FBRACKET, DISC PLAYER, NO.2
main86274-47060i200308-200511
W(VSC)
main86274-47080i200511-200903
EMV(W/NAVIGATION SYSTEM)-WITH&BACK GUIDE MONITOR-WITH(WITH/INTELLIGENT PARKING ASSIST)
86290DAMPLIFIER ASSY, MICROPHONE
main86290-47010i200308-200511
W(VSC)&EMV(W/NAVIGATION SYSTEM)-WITH
main86290-47020i200511-200903
EMV(W/NAVIGATION SYSTEM)-WITH
86841COMPUTER, NAVIGATION
main86841-33070i200308-200511
W(VSC)
main86841-33090i200508-200511
EMV(W/NAVIGATION SYSTEM)-WITH(CHINA)
main86841-47050i200511-200806
EMV(W/NAVIGATION SYSTEM)-WITH&BACK GUIDE MONITOR-WITH(WITH/INTELLIGENT PARKING ASSIST)
main86841-47051i200807-200903
EMV(W/NAVIGATION SYSTEM)-WITH&BACK GUIDE MONITOR-WITH(WITH/INTELLIGENT PARKING ASSIST)
main86841-47060i200511-200903
WITH(VSC)
main86841-50100i200308-200511
EMV(W/NAVIGATION SYSTEM)-WITH(EUROPE)
86843COVER, NAVIGATION COMPUTER
main86804-47010i200308-200511
W(VSC)
main86804-47020i200511-200903
EMV(W/NAVIGATION SYSTEM)-WITH&BACK GUIDE MONITOR-WITH(WITH/INTELLIGENT PARKING ASSIST)
9011908826
9015350010
9167180616

16 parts on this diagram · 2 diagrams in section
