REAR BUMPER & BUMPER STAY

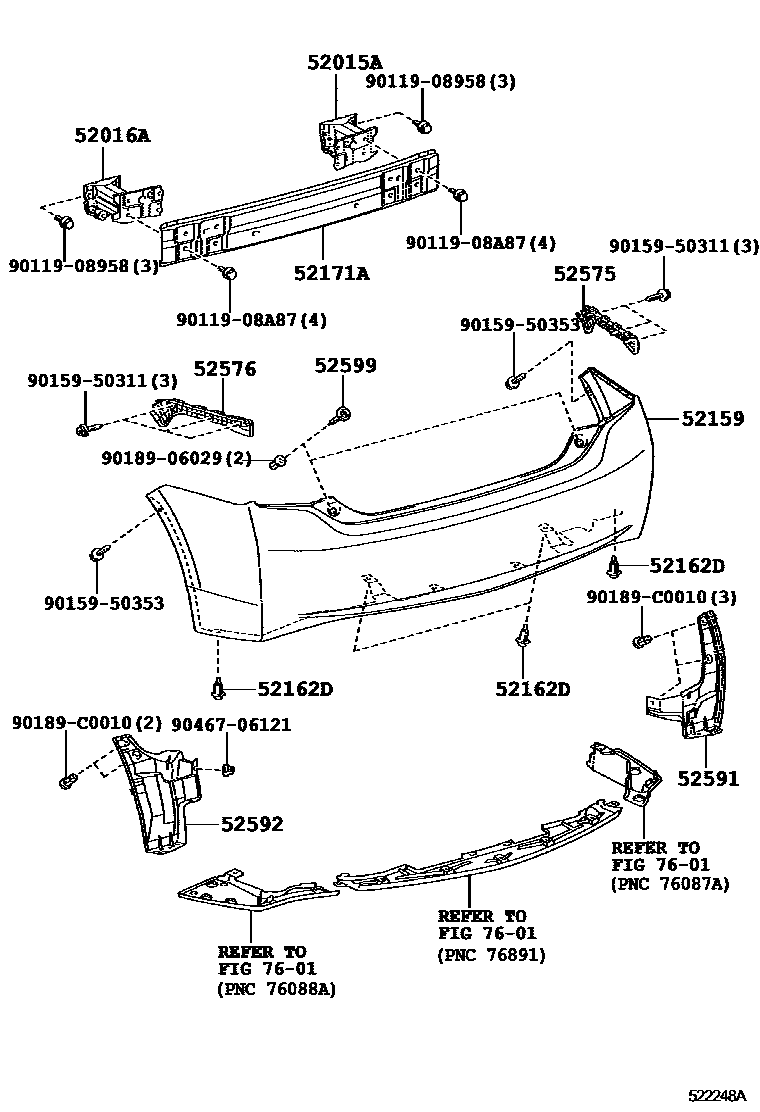

Parts diagram
52015AARM SUB-ASSY, REAR BUMPER, RH
main52015-47050i¥5,700201112
52016AARM SUB-ASSY, REAR BUMPER, LH
main52016-47030i¥5,700201112
52159COVER, REAR BUMPER
main52159-47905i¥39,800201112
PAINT REQ.
sub52159-47916¥39,800
52162DPIECE, REAR BUMPER
main52161-02040i201112
52171AREINFORCEMENT, REAR BUMPER, NO.1
main52023-12240i¥8,500201112
52575RETAINER, REAR BUMPER SIDE, RH
main52575-47020i¥3,900201112-201402
sub52575-47021¥3,900
main52575-47021i¥3,900201403
52576RETAINER, REAR BUMPER SIDE, LH
main52576-47020i¥3,900201112-201402
sub52576-47021¥3,900
main52576-47021i¥3,900201403
52591SEAL, REAR BUMPER SIDE, RH
main52591-47021i¥2,500201112
52592SEAL, REAR BUMPER SIDE, LH
main52592-47021i¥3,370201112
52599STOPPER, REAR BUMPER, UPPER
main52599-68030i¥130201112
7601
9011908958
main90119-08958¥220
9011908A87
main90119-08A87¥100
9015950311
main90159-50311¥70
9015950353
main90159-50353¥60
9018906029
main90189-06029¥100
90189C0010
9046706121
main90467-06121¥220

18 parts on this diagram · 1 diagram in section
