FRONT DOOR LOCK & HANDLE

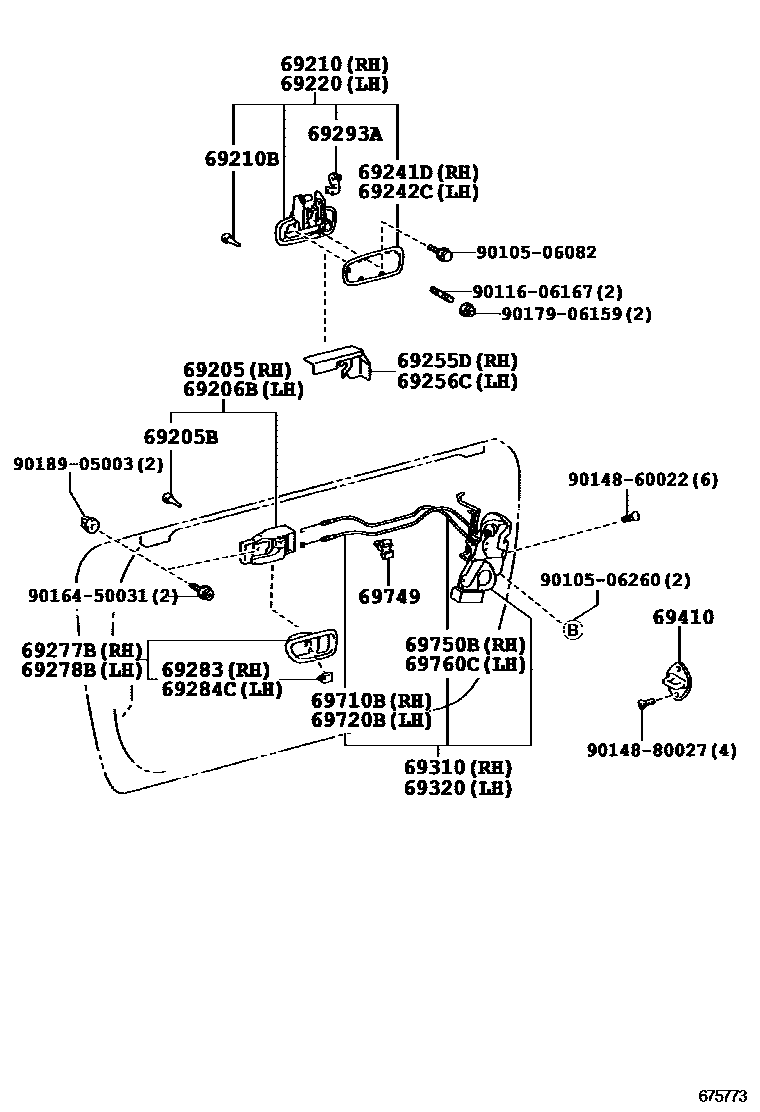

Parts diagram
69205HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69205-17010-C0i199912-200008
BLACK,TRIM2#,3#,5#
main69205-17010-C0i200008-200208
BLACK,TRIM2#,3#,4#,5#
main69205-17010-C0i200208-200509
BLACK,TRIM1#,2#,3#,4#
69205BCUSHION(FOR FRONT DOOR INSIDE HANDLE)
main90541-04014i199912-200509
69206BHANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69206-17010-C0i199912-200008
BLACK,TRIM2#,3#,5#
main69206-17010-C0i200008-200208
BLACK,TRIM2#,3#,4#,5#
main69206-17010-C0i200208-200509
BLACK,TRIM1#,2#,3#,4#
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69210-12290-A0i199912-200509
SUPER WHITE 2,040
main69210-12290-B8i199912-200208
SILVER ME.,1D0
main69210-12290-B9i200208-200509
GRAY M.M.,1E3
main69210-12290-C1i199912-200509
BLACK,202
main69210-12290-D7i199912-200509
SUPER RED 5,3P0
main69210-12290-F1i199912-200509
SUPER BLIGHT YELLOW,576
main69210-12290-G9i199912-200108
GREEN M.M.,6S1
main69210-12290-J9i199912-200509
BLUE MC.,8M6
main69210-12290-P0i200208-200509
SILVER M.M.,1E7
main69210-12290-Q0i200008-200509
DARK GREEN MC.,6R4
main69210-12290-R1i200208-200509
LT.BLUE M.M.,8R2
69210BCUSHION(FOR FRONT DOOR OUTSIDE HANDLE)
main90541-04018i199912-200509
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69220-12290-A0i199912-200509
SUPER WHITE 2,040
main69220-12290-B7i199912-200208
SILVER ME.,1D0
main69220-12290-B8i200208-200509
GRAY M.M.,1E3
main69220-12290-B9i200208-200509
SILVER M.M.,1E7
main69220-12290-C1i199912-200509
BLACK,202
main69220-12290-D7i199912-200509
SUPER RED 5,3P0
main69220-12290-F1i199912-200509
SUPER BLIGHT YELLOW,576
main69220-12290-G9i199912-200108
GREEN M.M.,6S1
main69220-12290-J9i199912-200509
BLUE MC.,8M6
main69220-12290-Q0i200008-200509
DARK GREEN MC.,6R4
main69220-12290-R1i200208-200509
LT.BLUE M.M.,8R2
69241DPAD, FRONT DOOR OUTSIDE HANDLE, RH
main69241-12100i199912-200509
69242CPAD, FRONT DOOR OUTSIDE HANDLE, LH
main69242-12050i199912-200509
69255DPROTECTOR, DOOR OUTSIDE HANDLE
main74810-17010i199912-200509
69256CPROTECTOR, DOOR OUTSIDE HANDLE, LH
main74820-17010i199912-200509
69277BBEZEL, FRONT DOOR INSIDE HANDLE, RH
main69277-22090-C0i199912-200008
BLACK,TRIM2#,3#,5#
main69277-22090-C0i200008-200208
BLACK,TRIM2#,3#,4#,5#
main69277-22090-C0i200208-200509
BLACK,TRIM1#,2#,3#,4#
69278BBEZEL, FRONT DOOR INSIDE HANDLE, LH
main69278-22050-C0i199912-200008
BLACK,TRIM2#,3#,5#
main69278-22050-C0i200008-200208
BLACK,TRIM2#,3#,4#,5#
main69278-22050-C0i200208-200509
BLACK,TRIM1#,2#,3#,4#
69283PLUG, FRONT DOOR INSIDE HANDLE BEZEL, RH
main69283-30040-C0i200008-200208
BLACK,TRIM2#,3#,4#,5#
main69283-30040-C0i199912-200008
BLACK,TRIM2#,3#,5#
main69283-30040-C0i200208-200509
BLACK,TRIM1#,2#,3#,4#
69284CPLUG, FRONT DOOR INSIDE HANDLE BEZEL, LH
main69284-30040-C0i200008-200208
BLACK,TRIM2#,3#,4#,5#
main69284-30040-C0i200208-200509
BLACK,TRIM1#,2#,3#,4#
main69284-30040-C0i199912-200008
BLACK,TRIM2#,3#,5#
69293ASNAP, FRONT DOOR OUTSIDE HANDLE
main69293-12030i199912-200509
RH
main69293-12040i199912-200509
LH
69310LOCK ASSY, FRONT DOOR, RH
main69030-17140i199912-200509
main69030-17150i199912-200509
69320LOCK ASSY, FRONT DOOR, LH
main69040-17140i199912-200509
main69040-17150i200008-200509
main69040-17160i199912-200509
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-20110i199912-200509
69710BCABLE ASSY, FRONT DOOR LOCK REMOTE CONTROL, RH
main69710-17010i199912-200509
69720BCABLE ASSY, FRONT DOOR LOCK REMOTE CONTROL, LH
main69710-17010i199912-200509
69749CLAMP, FRONT DOOR LOCK LINK
main69749-32040i199912-200509
69750BLINK ASSY, FRONT DOOR INSIDE LOCKING, RH
main69750-17010i199912-200509
main69750-17020i199912-200509
69760CCABLE ASSY, FRONT DOOR INSIDE LOCKING LH
main69760-17010i199912-200509
main69760-17020i199912-200509
9010506082
9010506260
9011606167
9014860022
9014880027
9016450031
9017906159
9018905003

31 parts on this diagram · 1 diagram in section
