HEATING & AIR CONDITIONING - WATER PIPING

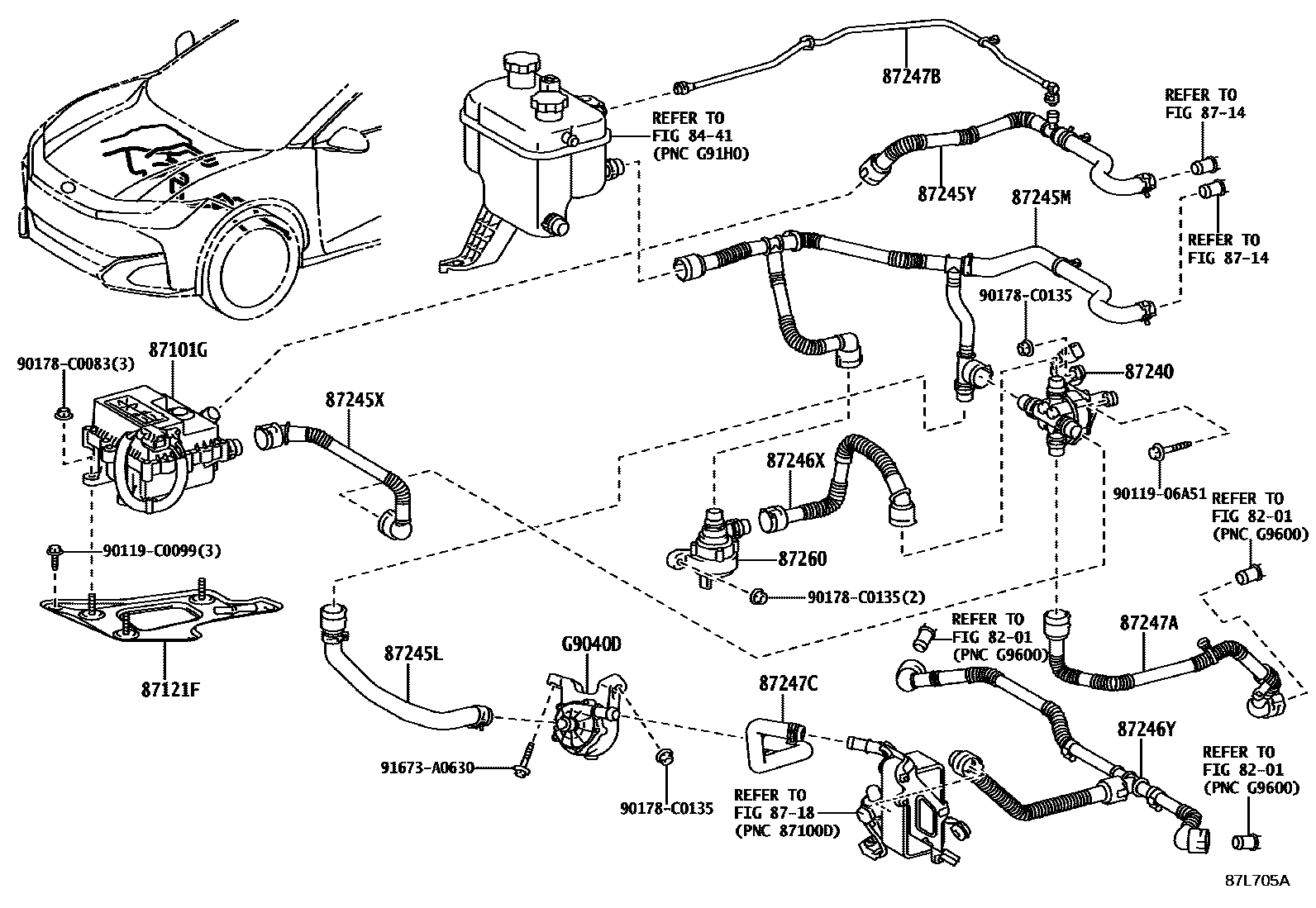

Parts diagram
8201
8441
87101GHEATER SUB-ASSY, ELECTRIC
main87101-03010i202301
main87101-03020i202301
main87101-03030i202407
main87101-03040i202407
87121FBRACKET, HEATER
main87121-03010i202407
8714
8718
87240VALVE ASSY, HEATER WATER
main87240-03020i202301
87245LHOSE, HEATER WATER, L
main87245-03140i202407
87245MHOSE, HEATER WATER, M
main87245-03070i202407
87245XHOSE, HEATER WATER
main87245-03090i202407
87245YHOSE, HEATER WATER
main87245-03100i202301
87246XHOSE, HEATER WATER
main87245-03160i202407
87246YHOSE, HEATER WATER
main87245-03120i202407
87247AHOSE, HEATER WATER, A
main87245-03080i202407
87247BHOSE, HEATER WATER, B
main87245-03170i202407
87247CHOSE, HEATER WATER, C
main87245-03110i202407
87260PUMP ASSY, HEATER
main87260-03010i202407
G9040DPUMP ASSY, WATER W/MOTOR
mainG904003020i202407
9011906A51
90119C0099
90178C0083
90178C0135
91673A0630

23 parts on this diagram · 1 diagram in section
