FRONT DOOR LOCK & HANDLE

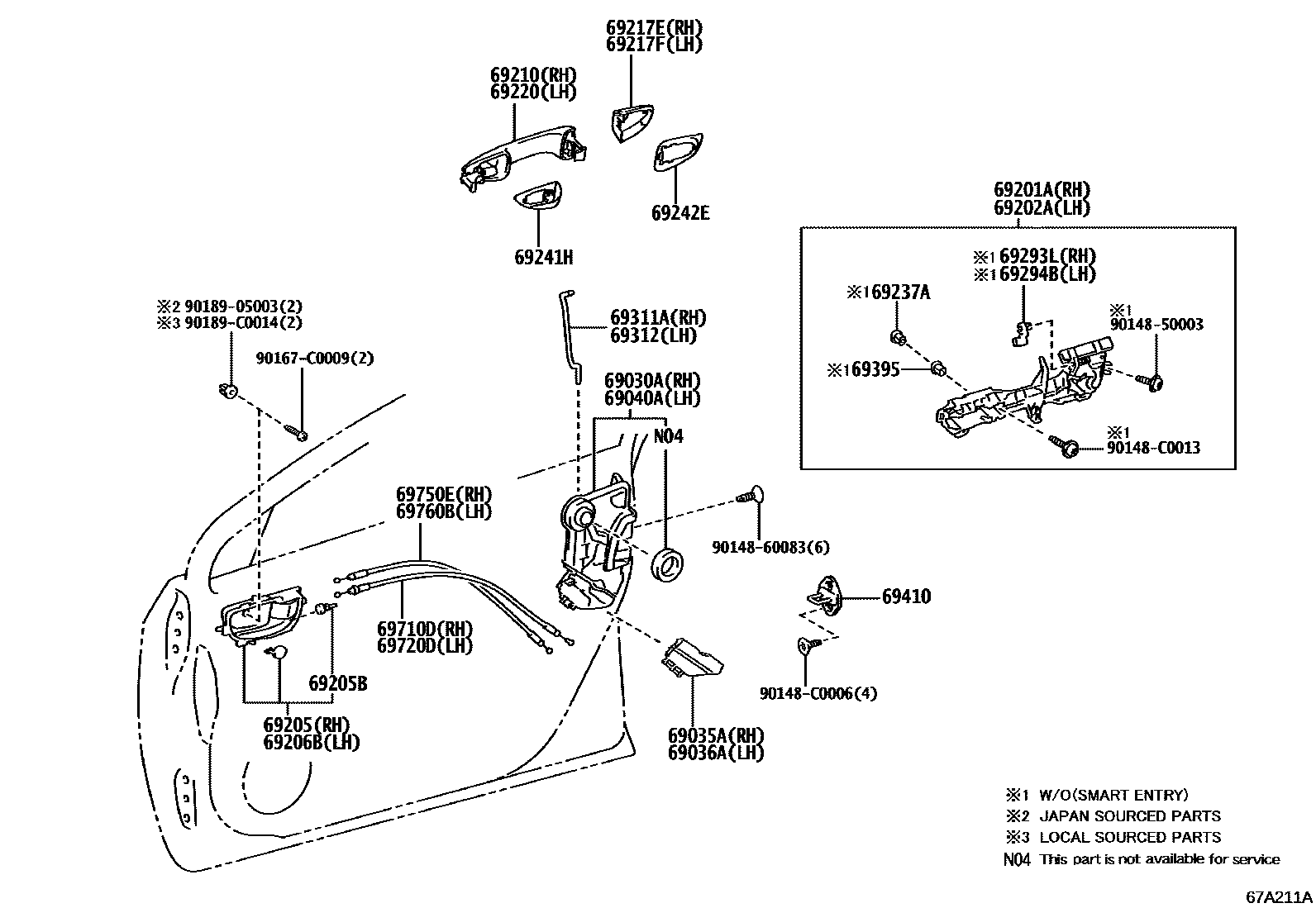

Parts diagram
69030ALOCK ASSY, FRONT DOOR W/MOTOR, RH
main69030-02620i201903-202207
69035ACOVER SUB-ASSY, FRONT DOOR LOCK, RH
main69035-02060i201903-202207
69036ACOVER SUB-ASSY, FRONT DOOR LOCK, LH
main69036-02060i201903-202207
69040ALOCK ASSY, FRONT DOOR W/MOTOR, LH
main69040-02590i201903-202207
69201AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, RH
main69201-02280i201903-202207
main69201-0R030i201903-202207
69202AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, LH
main69202-02220i201903-202207
main69202-0R030i201903-202207
69205HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69205-02260-C0i201903-202207
BLACK,TRIM2#,4#
69205BCUSHION(FOR FRONT DOOR INSIDE HANDLE)
main90541-04027i201903-202207
69206BHANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69206-02260-C0i201903-202207
BLACK,TRIM2#,4#
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69210-02230-A0i201903-202207
SUPER WHITE 2,040
main69210-02230-A1i201903-202110
WHITE PEARL CS.,070
main69210-02230-A2i202110-202207
CRUISE CONTROL PACKAGE,PLATINUM WHITE PEARL MC.,089
main69210-02230-A2i202110-202207
PLATINUM WHITE PEARL MC.,089
main69210-02230-B0i201903-202207
SILVER ME.,1F7
main69210-02230-C0i201903-202207
BLACK MC.,209
main69210-02230-E0i201903-202207
AVANT-GARDE BRONZE ME.,4V8
main69210-02230-E2i201903-202004
SILKY BEIGE ME.,4W1
main69210-02230-H1i201903-202207
SPIRITED AQUA ME.,791
main69210-02250-A0i201903-202207
SUPER WHITE 2,040
main69210-02250-A1i201903-202110
WHITE PEARL CS.,070
main69210-02250-A2i202110-202207
PLATINUM WHITE PEARL MC.,089
main69210-02250-B0i201903-202207
SILVER ME.,1F7
main69210-02250-C0i201903-202207
BLACK MC.,209
main69210-02250-E0i201903-202207
AVANT-GARDE BRONZE ME.,4V8
main69210-02250-E2i201903-202004
SILKY BEIGE ME.,4W1
main69210-02250-H1i201903-202207
SPIRITED AQUA ME.,791
69217ECOVER, FRONT DOOR OUTSIDE HANDLE, RH
main69250-02110-A0i201903-202207
SUPER WHITE 2,040
main69250-02110-A1i201903-202110
WHITE PEARL CS.,070
main69250-02110-A2i202110-202207
PLATINUM WHITE PEARL MC.,089
main69250-02110-A2i202110-202207
CRUISE CONTROL PACKAGE,PLATINUM WHITE PEARL MC.,089
main69250-02110-B0i201903-202207
SILVER ME.,1F7
main69250-02110-C0i201903-202207
BLACK MC.,209
main69250-02110-E0i201903-202207
AVANT-GARDE BRONZE ME.,4V8
main69250-02110-E2i201903-202004
SILKY BEIGE ME.,4W1
main69250-02110-H1i201903-202207
SPIRITED AQUA ME.,791
main69250-02190-A0i201903-202207
SUPER WHITE 2,040
main69250-02190-A1i201903-202110
WHITE PEARL CS.,070
main69250-02190-A2i202110-202207
PLATINUM WHITE PEARL MC.,089
main69250-02190-B0i201903-202207
SILVER ME.,1F7
main69250-02190-C0i201903-202207
BLACK MC.,209
main69250-02190-E0i201903-202207
AVANT-GARDE BRONZE ME.,4V8
main69250-02190-E2i201903-202004
SILKY BEIGE ME.,4W1
main69250-02190-H1i201903-202207
SPIRITED AQUA ME.,791
69217FCOVER, FRONT DOOR OUTSIDE HANDLE, LH
main69250-02120-A0i201903-202207
SUPER WHITE 2,040
main69250-02120-A1i201903-202110
WHITE PEARL CS.,070
main69250-02120-A2i202110-202207
PLATINUM WHITE PEARL MC.,089
main69250-02120-A2i202110-202207
CRUISE CONTROL PACKAGE,PLATINUM WHITE PEARL MC.,089
main69250-02120-B0i201903-202207
SILVER ME.,1F7
main69250-02120-C0i201903-202207
BLACK MC.,209
main69250-02120-E0i201903-202207
AVANT-GARDE BRONZE ME.,4V8
main69250-02120-E2i201903-202004
SILKY BEIGE ME.,4W1
main69250-02120-H1i201903-202207
SPIRITED AQUA ME.,791
main69250-02200-A0i201903-202207
SUPER WHITE 2,040
main69250-02200-A1i201903-202110
WHITE PEARL CS.,070
main69250-02200-A2i202110-202207
PLATINUM WHITE PEARL MC.,089
main69250-02200-B0i201903-202207
SILVER ME.,1F7
main69250-02200-C0i201903-202207
BLACK MC.,209
main69250-02200-E0i201903-202207
AVANT-GARDE BRONZE ME.,4V8
main69250-02200-E2i201903-202004
SILKY BEIGE ME.,4W1
main69250-02200-H1i201903-202207
SPIRITED AQUA ME.,791
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69220-02170-A0i201903-202207
SUPER WHITE 2,040
main69220-02170-A1i201903-202110
WHITE PEARL CS.,070
main69220-02170-A2i202110-202207
PLATINUM WHITE PEARL MC.,089
main69220-02170-A2i202110-202207
CRUISE CONTROL PACKAGE,PLATINUM WHITE PEARL MC.,089
main69220-02170-B0i201903-202207
SILVER ME.,1F7
main69220-02170-C0i201903-202207
BLACK MC.,209
main69220-02170-E0i201903-202207
AVANT-GARDE BRONZE ME.,4V8
main69220-02170-E2i201903-202004
SILKY BEIGE ME.,4W1
main69220-02170-H1i201903-202207
SPIRITED AQUA ME.,791
main69220-02190-A0i201903-202207
SUPER WHITE 2,040
main69220-02190-A1i201903-202110
WHITE PEARL CS.,070
main69220-02190-A2i202110-202207
PLATINUM WHITE PEARL MC.,089
main69220-02190-B0i201903-202207
SILVER ME.,1F7
main69220-02190-C0i201903-202207
BLACK MC.,209
main69220-02190-E0i201903-202207
AVANT-GARDE BRONZE ME.,4V8
main69220-02190-E2i201903-202004
SILKY BEIGE ME.,4W1
main69220-02190-H1i201903-202207
SPIRITED AQUA ME.,791
69237ANUT, FRONT DOOR HANDLE
main69237-30010i201903-202207
69241HPAD, FRONT DOOR OUTSIDE HANDLE, FRONT
main69241-02200i201903-202207
RH
main69242-02190i201903-202207
LH
69242EPAD, FRONT DOOR OUTSIDE HANDLE, REAR
main69241-02210i201903-202207
RH
main69242-02200i201903-202207
LH
69293LSNAP, FRONT DOOR OUTSIDE HANDLE, RH
main69293-33010i201903-202207
69294BSNAP, FRONT DOOR OUTSIDE HANDLE, LH
main69293-33020i201903-202207
69311AROD, FRONT DOOR LOCK OPEN, RH
main69311-02310i201903-202207
69312ROD, FRONT DOOR LOCK OPEN, LH
main69312-02310i201903-202207
69395BUSH(FOR DOOR OUTSIDE HANDLE)
main69239-30010i201903-202207
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-0D020i201903-202207
69710DCABLE, FRONT DOOR LOCK REMOTE CONTROL, RH(FOR OPEN LEVER)
main69710-02310i201903-202207
69720DCABLE, FRONT DOOR LOCK REMOTE CONTROL, LH(FOR OPEN LEVER)
main69710-02310i201903-202207
69750ECABLE, FRONT DOOR INSIDE LOCKING, RH(FOR LOCK / UNLOCK KNOB)
main69750-02340i201903-202207
69760BCABLE, FRONT DOOR INSIDE LOCKING, LH(FOR LOCK / UNLOCK KNOB)
main69750-02340i201903-202207
9014850003
9014860083
90148C0006
90148C0013
90167C0009
9018905003
90189C0014

33 parts on this diagram · 1 diagram in section
