VENTILATION HOSE

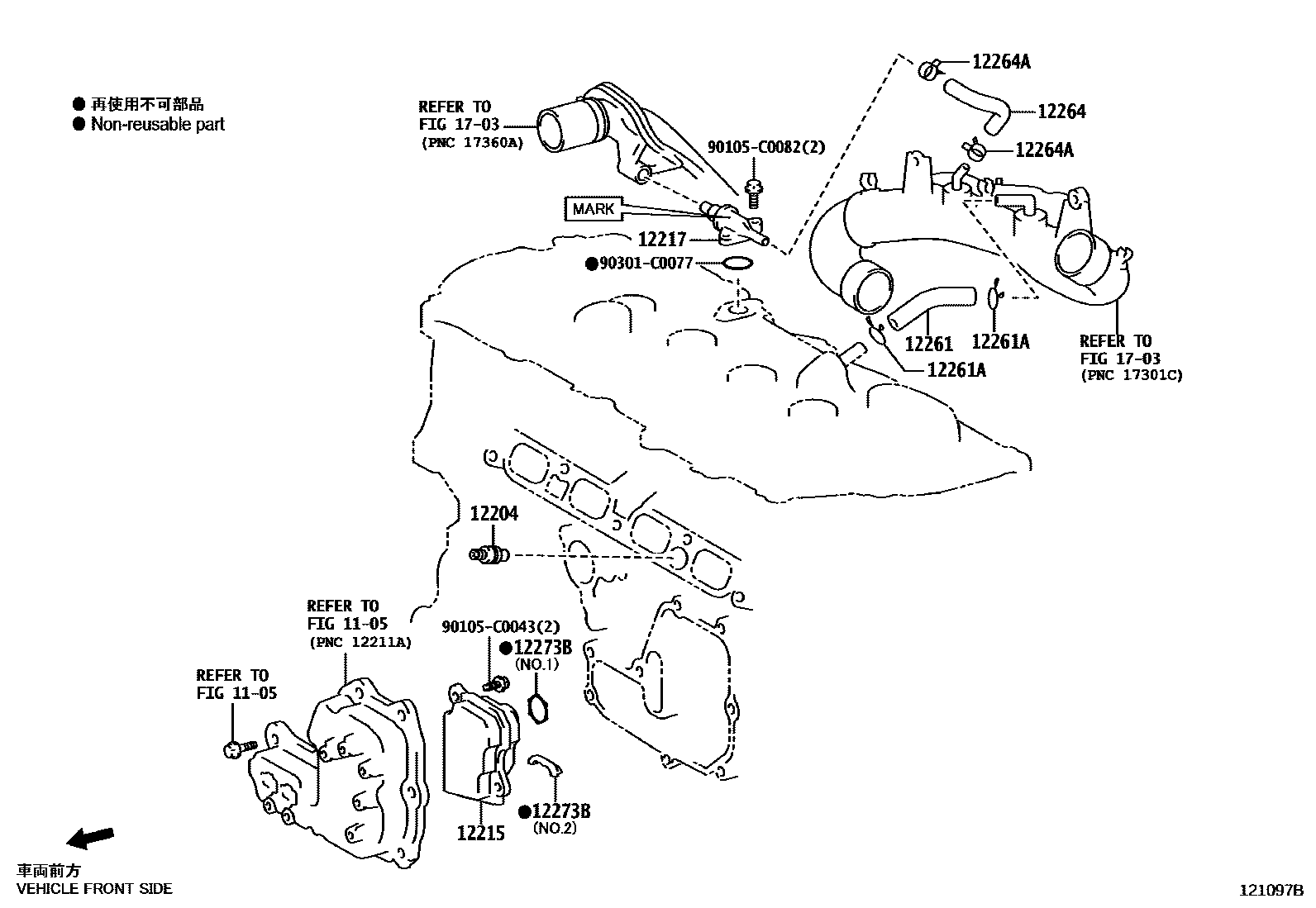

Parts diagram
1105
12204VALVE SUB-ASSY, VENTILATION
main12204-0Y030i201612-201706
main12204-37040i201408-201706
12215SEPARATOR, CASE
main12215-0Y010i201612-201706
12217EJECTOR, VENTILATION
main12217-0Y010i201706-201806
MARK 12217-0Y010
main12217-0Y010i201612-201706
main12217-0Y020i201806
MARK 12217-0Y020
12261HOSE, VENTILATION
main12261-0T020i201505-201611
*54
main12261-0T030i201512-201706
main12261-0T040i201408-201706
*265
main12261-0Y070i201612-201806
main12261-0Y110i201806-201905
main12261-37040i201408-201611
*119
main12261-37050i201408-201706
*119
12261ACLIP OR CLAMP(FOR VENTILATION HOSE)
main90466-22005i201512-201706
NO.2
main90466-22005i201408-201706
NO.2,*119
main90467-15120i201408-201706
NO.1
main90467-22010i201612-201706
main90467-23002i201408-201706
NO.2,*265
main90467-23002i201505-201611
NO.2,*54
12264HOSE, VENTILATION, NO.4
main12262-47050i201806
main12264-0Y010i201612-201806
12264ACLIP(FOR VENTILATION HOSE)
main90466-C0032i201612-201706
main96137-52501i201806
12273BGASKET, OIL SEPARATOR
main12273-0Y010i201612-201706
NO.1:REFER ILLUST.
main12273-0Y020i201612-201706
NO.2:REFER ILLUST.
1703
90105C0043
90105C0082
90301C0077

13 parts on this diagram · 5 diagrams in section
