BRAKE TUBE & CLAMP

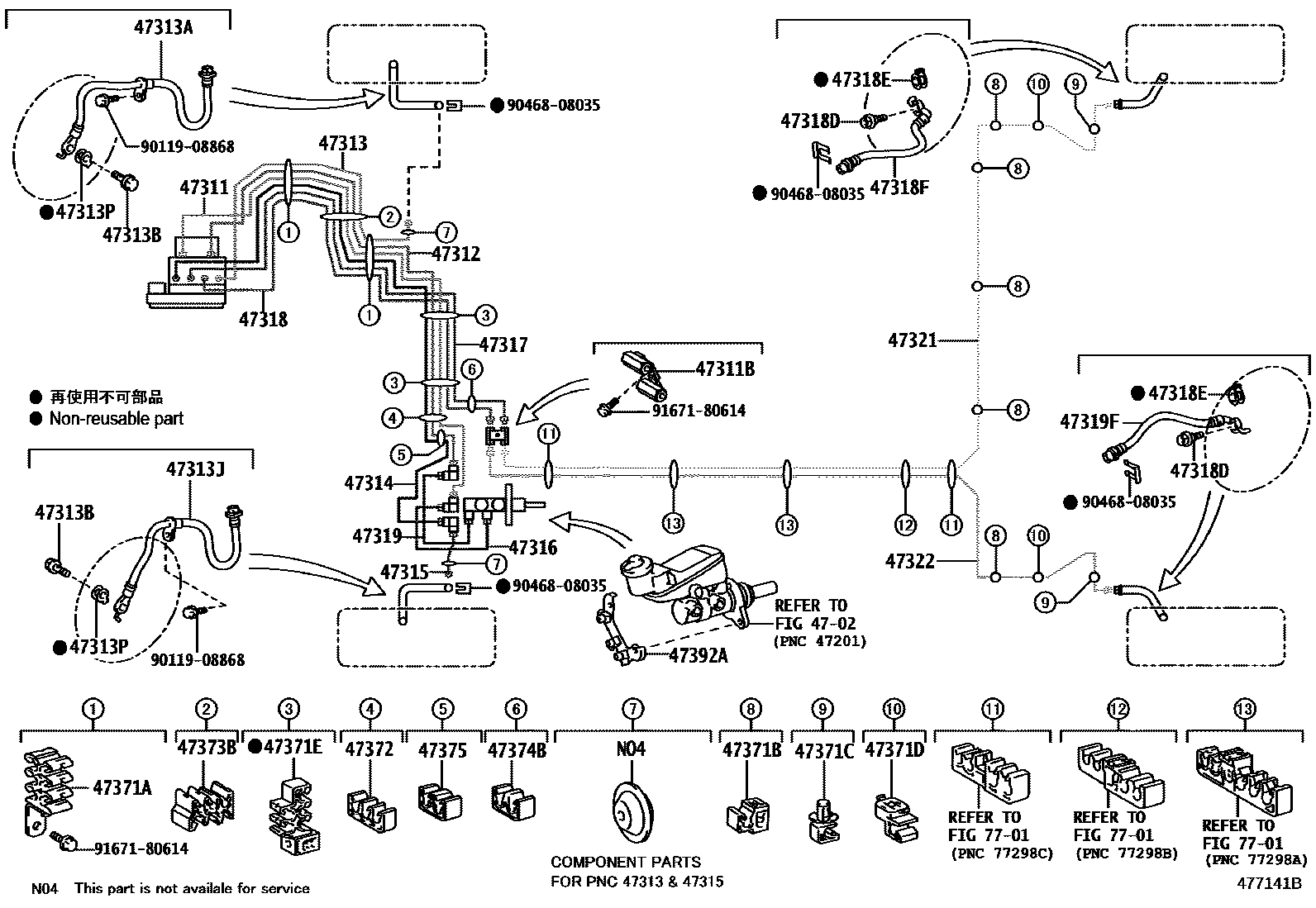

Parts diagram
4702
47311TUBE, FRONT BRAKE, NO.1
main47311-0M040i200911-201212
main47311-0M050supersedes 47311-0M050i201212
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main90412-10260i200911-201212
47312TUBE, FRONT BRAKE, NO.2
main47312-0M040i200911-201212
main47312-0M050supersedes 47312-0M050i201212
47313TUBE, FRONT BRAKE, NO.3
main47313-0M040i200911-201212
main47313-0M050supersedes 47313-0M050i201212
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-T2061i200911-201212
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10058×2i200911-201212
47313JHOSE, FLEXIBLE, NO.2(FOR FRONT)
main90947-T2062i200911-201212
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main47389-50021×2i200911-201212
47314TUBE, FRONT BRAKE, NO.4
main47314-0M030i200911-201212
main47314-0M040supersedes 47314-0M040i201212
47315TUBE, FRONT BRAKE, NO.5
main47315-0M020i200911-201212
47316TUBE, FRONT BRAKE, NO.6
main47316-0M020i201212-201412
47317TUBE, FRONT BRAKE, NO.7
main47317-0M040i201212
main47317-0M050supersedes 47317-0M050i201212
47318TUBE, FRONT BRAKE, NO.8
main47318-0M040i200911-201212
main47318-0M050supersedes 47318-0M050i201212
47318DBOLT, UNION(FOR REAR FLEXIBLE HOSE)
main90401-10058×2i200911-201212
47318EGASKET(FOR REAR FLEXIBLE HOSE)
main47389-50021×2i200911-201212
47318FHOSE, FLEXIBLE(FOR REAR RH)
main90947-02G08i200911-201212
47319TUBE, FRONT BRAKE, NO.9
main47319-0M020i200911-201212
47319FHOSE, FLEXIBLE(FOR REAR LH)
main90947-02G09i200911-201212
47321TUBE, REAR BRAKE, NO.1
main47321-0M041i200911-201212
47322TUBE, REAR BRAKE, NO.2
main47322-0M040i200911-201212
47371ACLAMP, BRAKE TUBE, NO.1
main47371-12240×2i200911-201212
47371BCLAMP, BRAKE TUBE, NO.6
main90949-01C82×5i200911-201212
47371CCLAMP, BRAKE TUBE, NO.7
main90949-01D17×2i200911-201212
47371DCLAMP, BRAKE TUBE, NO.8
main90949-04032×2i200911-201212
47371ECLAMP, BRAKE TUBE, NO.9
main90949-01D45×2i200911-201212
47372CLAMP, BRAKE TUBE, NO.2
main90464-00857i200911-201212
47373BCLAMP, BRAKE TUBE, NO.3
main90464-00880i200911-201212
47374BCLAMP, BRAKE TUBE, NO.4
main90464-00904i200911-201212
47375CLAMP, BRAKE TUBE, NO.5
main90464-00903i200911-201212
47392AWAY, BRAKE TUBE, NO.2
main47392-68010i200911-201212
7701
9011908868
9046808035
9167180614

35 parts on this diagram · 2 diagrams in section
