BRAKE TUBE & CLAMP

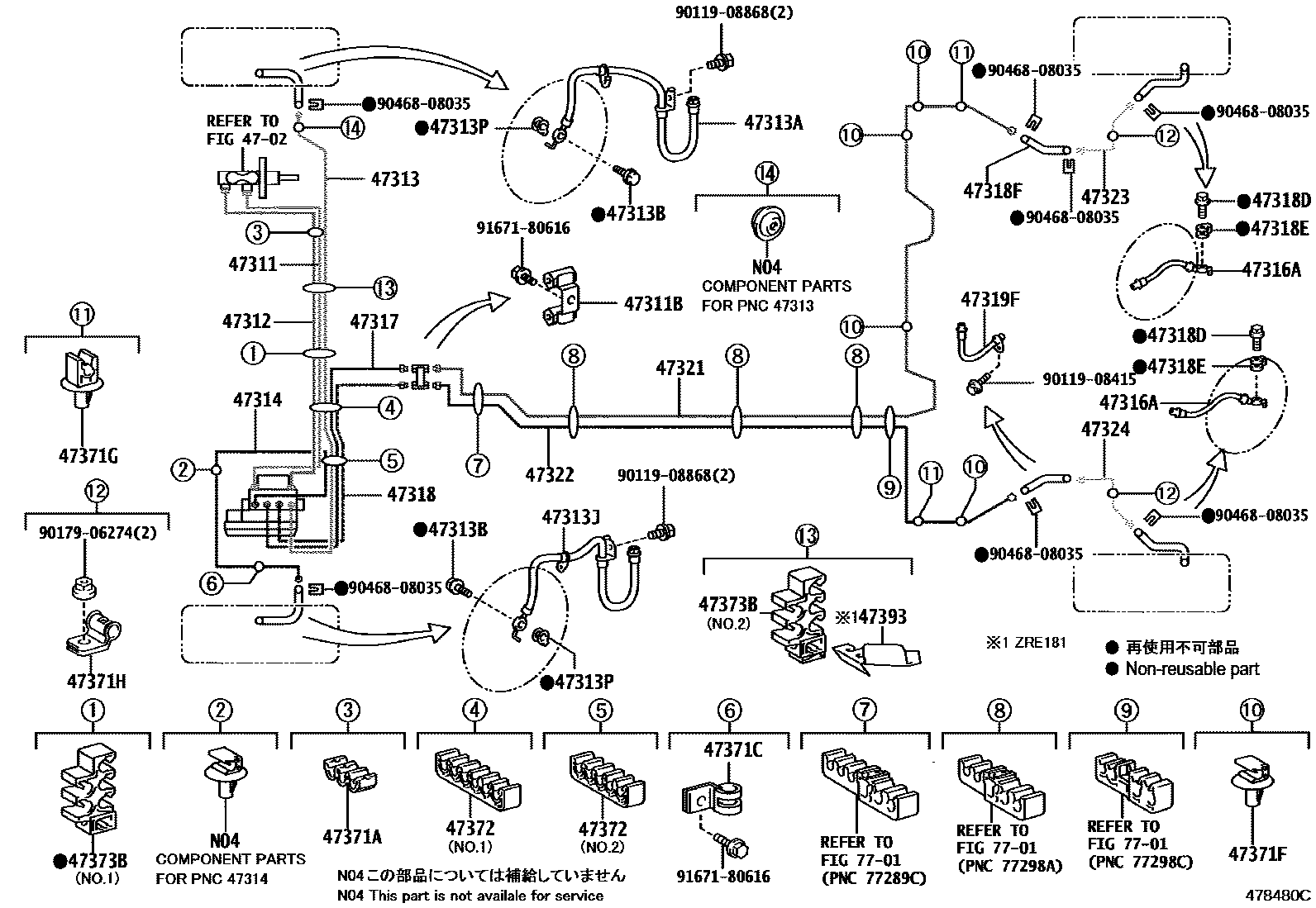

Parts diagram
4702
47311TUBE, FRONT BRAKE, NO.1
main47311-12B20i201503
main47311-12C10i201208-201503
main47311-12C20i201208-201503
main47311-12C21i201503
main47311-76010i201604
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main90412-10279i201604
main90412-10285i201208-201503
47312TUBE, FRONT BRAKE, NO.2
main47312-12660i201503
main47312-12740i201208-201503
main47312-12750i201208-201503
main47312-12751i201503
47313TUBE, FRONT BRAKE, NO.3
main47313-12730i201208-201503
main47313-12820i201503
main47313-12830i201503
main47313-12A10i201208-201503
main47313-76010i201604
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02G30i201208-201503
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10058×2i201208-201503
47313JHOSE, FLEXIBLE, NO.2(FOR FRONT)
main90947-02G31i201208-201503
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main47389-50020×2i201208-201503
47314TUBE, FRONT BRAKE, NO.4
main47314-12610i201208-201503
main47314-12750i201208-201503
main47314-12760i201503
main47314-12770i201503
main47314-76020i201604
47316AHOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
main90947-02F87×2i201208-201503
47317TUBE, FRONT BRAKE, NO.7
main47317-12460i201208-201503
main47317-12560i201208-201503
main47317-12570i201503
main47317-12580i201503
main47317-76010i201604
47318TUBE, FRONT BRAKE, NO.8
main47318-12600i201208-201503
main47318-12700i201208-201503
main47318-12710i201503
main47318-12720i201503
main47318-76010i201604
47318DBOLT, UNION(FOR REAR FLEXIBLE HOSE)
main90401-10058×2i201208-201503
47318EGASKET(FOR REAR FLEXIBLE HOSE)
main47389-50020×2i201208-201503
47318FHOSE, FLEXIBLE(FOR REAR RH)
main90947-02F85i201208-201503
main90947-02G32i201604
47319FHOSE, FLEXIBLE(FOR REAR LH)
main90947-02F86i201208-201503
main90947-02G33i201604
47321TUBE, REAR BRAKE, NO.1
main47321-12290i201208-201503
main47321-12430i201503
main47321-12460i201604
47322TUBE, REAR BRAKE, NO.2
main47322-12450i201208-201503
main47322-12590i201503-201805
main47322-12630i201604-201805
47323TUBE, REAR BRAKE, NO.3
main47323-12230i201208-201503
main47323-47050i201503
47324TUBE, REAR BRAKE, NO.4
main47324-12190i201208-201503
main47324-47050i201503
47371ACLAMP, BRAKE TUBE, NO.1
main90464-00868i201208-201503
main90464-00899i201208-201503
main90949-01D77i201604
main90949-01D92i201503
main90949-01E22i201503
47371CCLAMP, BRAKE TUBE, NO.7
main90461-10781i201208-201503
47371FCLAMP, BRAKE TUBE, NO.10
main90949-01D17×4i201208-201503
47371GCLAMP, BRAKE TUBE, NO.11
main90949-01D29×2i201208-201503
47371HCLAMP, BRAKE TUBE, NO.12
main90461-10843×2i201208-201503
47372CLAMP, BRAKE TUBE, NO.2
main90464-00876i201604
main90464-00890i201208-201503
NO.1
main90464-00892i201208-201503
NO.1
main90464-00900i201208-201503
NO.2
main90464-00933i201208-201503
NO.2
main90949-01E15i201503
NO.2
main90949-01E17i201503
NO.1
main90949-01E21i201503
NO.2
main90949-01E23i201503
NO.1
47373BCLAMP, BRAKE TUBE, NO.3
main90949-01D43i201208-201503
NO.1
main90949-01D45i201208-201503
NO.1
main90949-01D63i201604
main90949-01D68i201208-201503
NO.2
main90949-01D71i201208-201503
NO.2
main90949-01E20i201503
NO.1
main90949-01E24i201503
NO.2
47393INSULATOR, BRAKE TUBE HEAT
main47393-20030i201208-201503
7701
9011908415
9011908868
9017906274
9046808035
9167180616

35 parts on this diagram · 7 diagrams in section
