LOCK CYLINDER SET

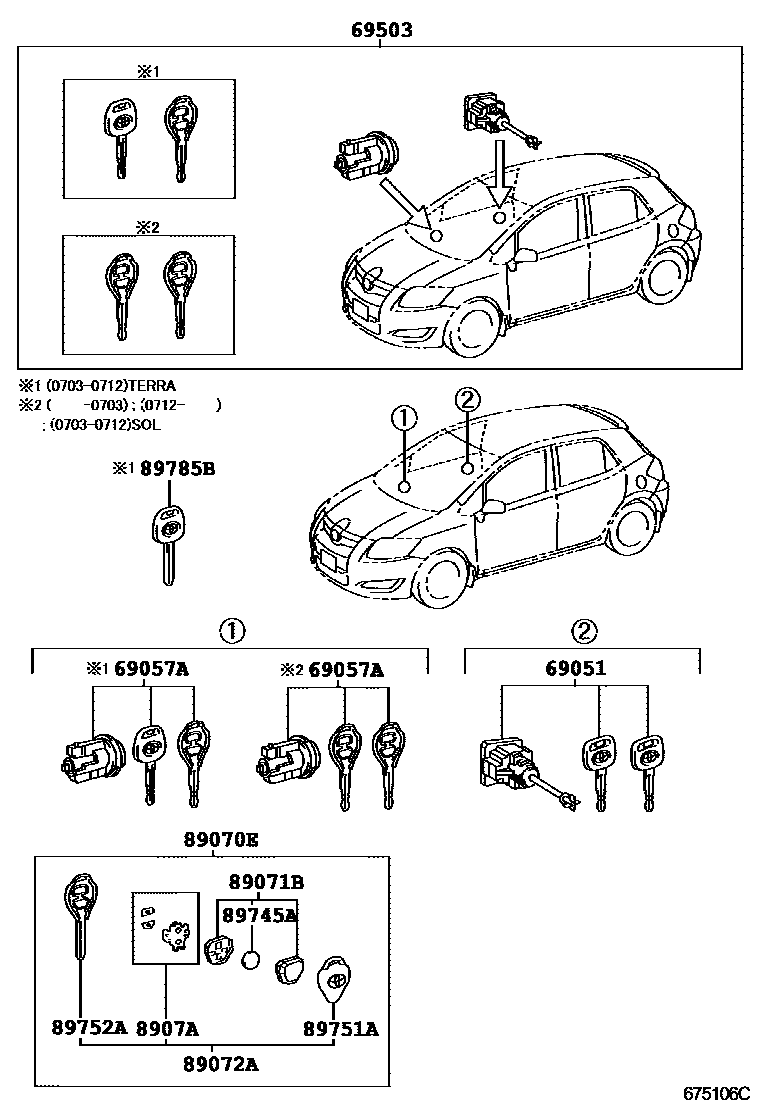

Parts diagram
69051CYLINDER & KEY SET, DOOR LOCK, RH
main69051-52400i200812-200910
69057ACYLINDER & KEY SET, IGNITION SWITCH LOCK
main69057-12730i200703-200712
main69057-12800i200910
main69057-28370i200703-200812
69503CYLINDER SET, LOCK
main69005-12B80i200703-200712
main69005-12D20i200910
main69005-12D30i200712-200812
89070ETRANSMITTER ASSY, DOOR CONTROL
main89070-12501supersedes 89070-12501i200910
STARTING SYSTEM-PUSH BUTTON(SMART ENTRY)
main89070-28850i200703-200812
STARTING SYSTEM-PUSH BUTTON(SMART ENTRY)
89071BMODULE SET, TRANSMITTER SUB-ASSY, DOOR CONTROL
main89071-12160×2supersedes 89071-12160i200910
POWER DOOR LOCK-WITH(DOUBLE LOCK & FREE WHEEL)&STARTING SYSTEM-PUSH BUTTON(SMART ENTRY)
main89071-28240supersedes 89071-28240i200703-200712
89072AHOUSING SET, DOOR CONTROL TRANSMITTER
main89072-12181supersedes 89072-12181i200910
STARTING SYSTEM-PUSH BUTTON(SMART ENTRY)
main89072-28300i200703-200812
STARTING SYSTEM-PUSH BUTTON(SMART ENTRY)
8907ASWITCH SET, TRANSMITTER
main8907A-28010supersedes 8907A-28010i200703-200712
89745ABATTERY, TRANSMITTER
main89745-48030supersedes 89745-48030i200712-200812
89751ACOVER, TRANSMITTER HOUSING
main89751-28070×2supersedes 89751-28070i200712-200812
main89751-52140×2supersedes 89751-52140i200910
POWER DOOR LOCK-WITH(DOUBLE LOCK & FREE WHEEL)&STARTING SYSTEM-PUSH BUTTON(SMART ENTRY)
89752ACASE, TRANSMITTER HOUSING
main89752-12140supersedes 89752-12140i200910
STARTING SYSTEM-PUSH BUTTON(SMART ENTRY)
main89752-28050i200703-200812
STARTING SYSTEM-PUSH BUTTON(SMART ENTRY)
89785BTRANSMITTER, TRANSPONDER KEY MASTER
main89785-60160i200703-200712

11 parts on this diagram · 2 diagrams in section
