EPC Data

REAR SEAT & SEAT TRACK

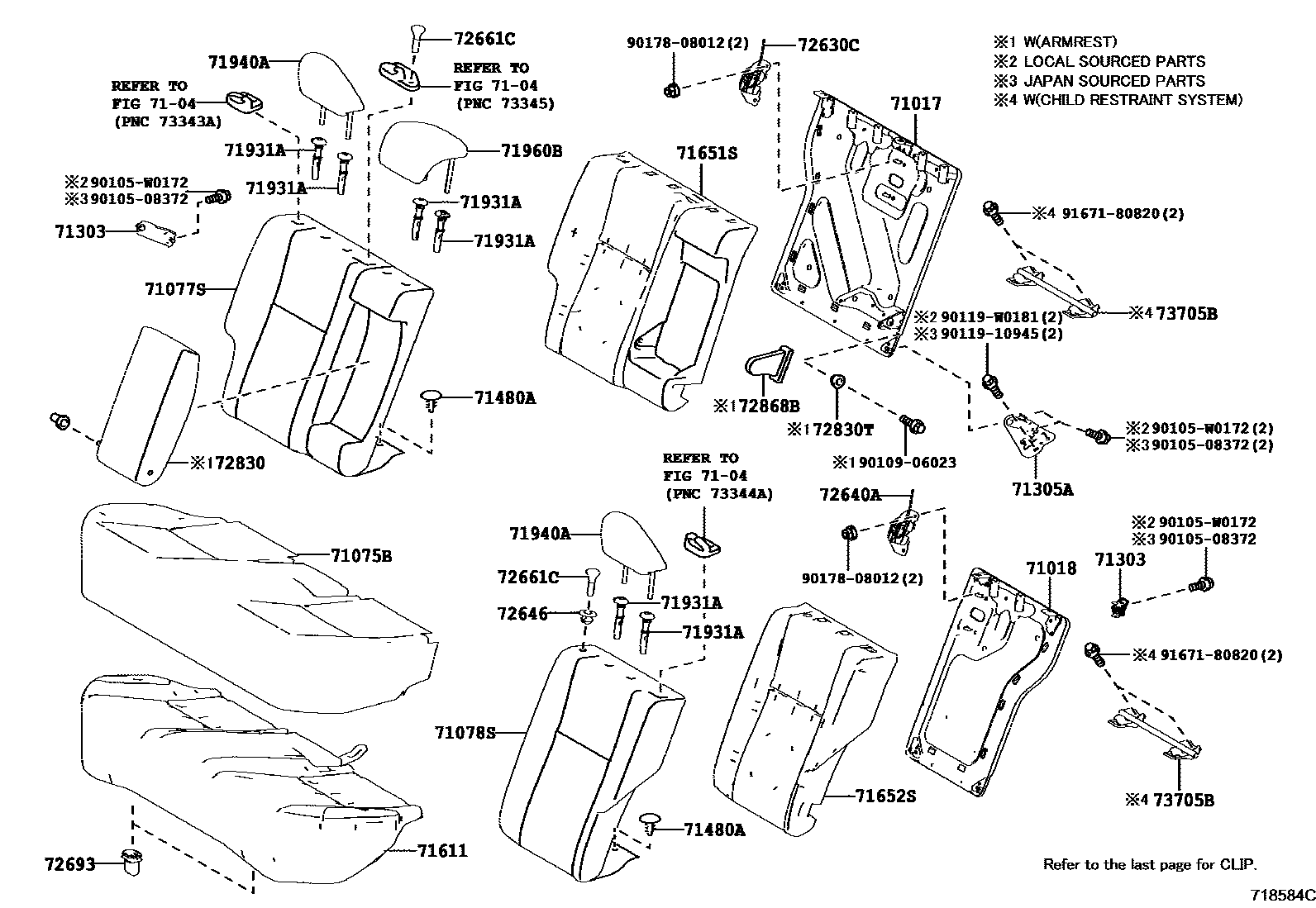

Parts diagram
71017FRAME SUB-ASSY, REAR SEATBACK, RH
main71017-02600i201701-201912
main71017-02610i201606-201808
main71017-02760i201306-201605
main71017-02770i201912
71018FRAME SUB-ASSY, REAR SEATBACK, LH
main71018-02360i201401-201701
main71018-02380i201606-201901
7104
71075BCOVER, REAR SEAT CUSHION (FOR BENCH TYPE)
main71075-02S80-A3i201306-201401
IVORY,TRIM0#
main71075-02S80-A4i201401-201605
IVORY,TRIM0#
main71075-02S80-C1i201306-201401
BLACK,TRIM2#
main71075-02S80-C2i201401-201605
BLACK,TRIM2#
main71075-02S81-A6i201606-201901
FLAXEN,TRIM0#
main71075-02S81-C4i201606-201808
BLACK,TRIM2#
main71075-02T10-C3i201401-201701
BLACK,TRIM2#
main71075-02T10-C9i201701-201912
BLACK,TRIM2#
main71075-0ZD40-C1i201912
SEAT COVER MATERIAL-FABRIC&CHILD RESTRAINT SYSTEM-WITH,BLACK/BLACK,TRIM2#
main71075-0ZD50-C1i201912
BLACK,TRIM2#
main71075-0ZD60-C2i201912
BLACK/SILVER,TRIM2#
main71075-0ZD60-C3i201912
BLACK/RED,TRIM3#
main71075-02T30-C5i201401-201701
SEAT COVER MATERIAL-LEATHER,BLACK,TRIM2#
main71075-02T30-C6i201701-201912
SEAT COVER MATERIAL-LEATHER,BLACK,TRIM2#
main71075-02T40-C7i201401-201505
SEAT COVER MATERIAL-LEATHER & FABRIC,BLACK,TRIM2#
main71075-02T50-A6supersedes 71075-02S70-A5i201306-201401
SEAT COVER MATERIAL-LEATHER & FABRIC&SRS AIR BAG-WITH(*DRS & *PAS),IVORY,TRIM0#
main71075-02T50-A7supersedes 71075-02S70-A5i201401-201605
SEAT COVER MATERIAL-LEATHER & FABRIC&SRS AIR BAG-WITH(*DRS & *PAS),IVORY,TRIM0#
main71075-02T50-A8i201606-201710
SEAT COVER MATERIAL-LEATHER & FABRIC&SRS AIR BAG-WITH(*DRS & *PAS),FLAXEN,TRIM0#
main71075-02T50-A9supersedes 71075-02S70-A6i201710-201901
SEAT COVER MATERIAL-LEATHER & FABRIC&SRS AIR BAG-WITH(*DRS & *PAS),FLAXEN,TRIM0#
main71075-02T50-B2supersedes 71075-02S70-C3i201306-201401
SEAT COVER MATERIAL-LEATHER & FABRIC,BLACK,TRIM2#
main71075-02T50-C4supersedes 71075-02S70-C3i201401-201605
SEAT COVER MATERIAL-LEATHER & FABRIC,BLACK,TRIM2#
main71075-02T50-C7i201606-201710
SEAT COVER MATERIAL-LEATHER & FABRIC&CHILD RESTRAINT SYSTEM-WITH,BLACK,TRIM2#
main71075-02T50-C8supersedes 71075-02S70-C5i201710-201901
SEAT COVER MATERIAL-LEATHER & FABRIC,BLACK,TRIM2#
main71075-02Z20-C0i201505-201701
SEAT COVER MATERIAL-LEATHER & FABRIC,BLACK,TRIM2#
main71075-02Z20-C2i201701-201912
SEAT COVER MATERIAL-LEATHER & FABRIC&CHILD RESTRAINT SYSTEM-WITH,BLACK,TRIM2#
main71075-0Z410-A1i201610-201701
SEAT COVER MATERIAL-FABLIC(BASE GRADE),IVORY,TRIM0#
main71075-0Z410-A2i201701-201912
SEAT COVER MATERIAL-FABLIC(BASE GRADE),FLAXEN,TRIM0#
71077SCOVER, REAR SEATBACK, RH (FOR SEPARATE TYPE)
main71077-02X30-A4i201306-201401
IVORY,TRIM0#
main71077-02X30-A5i201401-201605
IVORY,TRIM0#
main71077-02X30-B3i201306-201401
BLACK,TRIM2#
main71077-02X30-C3i201401-201605
BLACK,TRIM2#
main71077-02X60-C7i201401-201508
BLACK,TRIM2#
main71077-0Z210-C0i201508-201701
BLACK,TRIM2#
main71077-0Z210-C4supersedes 71077-0Z850-C1i201701-201912
CHILD RESTRAINT SYSTEM-WITH,BLACK,TRIM2#
main71077-0ZN60-C2supersedes 71077-0ZN70-C2i201912
CHILD RESTRAINT SYSTEM-WITH,BLACK,TRIM2#
main71077-02W60-C0i201505-201508
SEAT COVER MATERIAL-LEATHER & FABRIC,BLACK,TRIM2#
main71077-02X31-A7supersedes 71077-0Z821-A1i201606-201808
CHILD RESTRAINT SYSTEM-WITH,FLAXEN,TRIM0#
main71077-02X31-C5supersedes 71077-0Z821-C1i201606-201901
CHILD RESTRAINT SYSTEM-WITH,BLACK,TRIM2#
main71077-02X70-A8supersedes 71077-0Z830-A0i201606-201901
CHILD RESTRAINT SYSTEM-WITH,BLACK,TRIM0#
main71077-02X70-C7supersedes 71077-0Z830-C0i201606-201901
CHILD RESTRAINT SYSTEM-WITH,BLACK,TRIM2#
main71077-02X90-C7i201401-201508
SEAT COVER MATERIAL-LEATHER,BLACK,TRIM2#
main71077-02Y00-C9i201401-201505
SEAT COVER MATERIAL-LEATHER & FABRIC,BLACK,TRIM2#
main71077-02Y20-01supersedes 71077-0Z830-A0i201606-201901
SEAT COVER MATERIAL-LEATHER & FABRIC&CHILD RESTRAINT SYSTEM-WITH,FLAXEN,TRIM0#
main71077-02Y20-A8supersedes 71077-02X70-A7i201306-201401
SEAT COVER MATERIAL-LEATHER & FABRIC&SRS AIR BAG-WITH(*DRS & *PAS),IVORY,TRIM0#
main71077-02Y20-A9supersedes 71077-02X70-A7i201401-201605
SEAT COVER MATERIAL-LEATHER & FABRIC&SRS AIR BAG-WITH(*DRS & *PAS),IVORY,TRIM0#
main71077-02Y20-B3supersedes 71077-02X70-C5i201306-201401
SEAT COVER MATERIAL-LEATHER & FABRIC,BLACK,TRIM2#
main71077-02Y20-C5supersedes 71077-02X70-C5i201401-201605
SEAT COVER MATERIAL-LEATHER & FABRIC,BLACK,TRIM2#
main71077-02Y20-C8supersedes 71077-0Z830-C0i201606-201808
SEAT COVER MATERIAL-LEATHER & FABRIC&CHILD RESTRAINT SYSTEM-WITH,BLACK,TRIM2#
main71077-0Z790-C0i201508-201701
SEAT COVER MATERIAL-LEATHER,BLACK,TRIM2#
main71077-0Z790-C2i201701-201912
SEAT COVER MATERIAL-LEATHER,BLACK,TRIM2#
main71077-0Z800-A1i201610-201611
SEAT COVER MATERIAL-FABLIC(BASE GRADE),IVORY,TRIM0#
main71077-0Z800-C0i201508-201701
SEAT COVER MATERIAL-LEATHER & FABRIC,BLACK,TRIM2#
main71077-0Z840-A0supersedes 71077-0Z830-A0i201606-201901
SEAT COVER MATERIAL-LEATHER & FABRIC&SRS AIR BAG-WITH(*DRS & *PAS),FLAXEN,TRIM0#
main71077-0Z840-C1supersedes 71077-0Z830-C0i201606-201808
SEAT COVER MATERIAL-LEATHER & FABRIC,BLACK,TRIM2#
main71077-0Z870-C1i201701-201912
SEAT COVER MATERIAL-LEATHER,BLACK,TRIM2#
main71077-0ZE30-A1i201701-201912
SEAT COVER MATERIAL-FABLIC(BASE GRADE),FLAXEN,TRIM0#
main71077-0ZE40-C0i201701-201912
SEAT COVER MATERIAL-LEATHER & FABRIC,BLACK,TRIM2#
main71077-0ZE50-C0i201701-201912
SEAT COVER MATERIAL-LEATHER & FABRIC&CHILD RESTRAINT SYSTEM-WITH,BLACK,TRIM2#
main71077-0ZG40-A0i201611-201701
SEAT COVER MATERIAL-FABLIC(BASE GRADE),IVORY,TRIM0#
71078SCOVER, REAR SEATBACK, LH(FOR SEPARATE TYPE)
main71078-02P30-A4i201306-201401
IVORY,TRIM0#
main71078-02P30-A5i201401-201605
IVORY,TRIM0#
main71078-02P30-B3i201306-201401
BLACK,TRIM2#
main71078-02P30-C3i201401-201605
BLACK,TRIM2#
main71078-02P60-C7i201401-201508
BLACK,TRIM2#
main71078-02X00-C0i201508-201701
BLACK,TRIM2#
main71078-02X00-C4supersedes 71078-02X70-C1i201701-201912
CHILD RESTRAINT SYSTEM-WITH,BLACK,TRIM2#
main71078-0Z760-C2supersedes 71078-0Z770-C2i201912
CHILD RESTRAINT SYSTEM-WITH,BLACK,TRIM2#
main71078-02N80-C0i201505-201508
SEAT COVER MATERIAL-LEATHER & FABRIC,BLACK,TRIM2#
main71078-02P31-A7supersedes 71078-02X41-A1i201606-201808
CHILD RESTRAINT SYSTEM-WITH,FLAXEN,TRIM0#
main71078-02P31-C5supersedes 71078-02X41-C1i201606-201808
CHILD RESTRAINT SYSTEM-WITH,BLACK,TRIM2#
main71078-02Q00-C9i201401-201505
SEAT COVER MATERIAL-LEATHER & FABRIC,BLACK,TRIM2#
main71078-02Q30-A8supersedes 71078-02X50-A0i201606-201808
CHILD RESTRAINT SYSTEM-WITH,FLAXEN,TRIM0#
main71078-02Q30-C6supersedes 71078-02X50-C0i201606-201901
CHILD RESTRAINT SYSTEM-WITH,BLACK,TRIM2#
main71078-02Q40-C6i201401-201508
SEAT COVER MATERIAL-LEATHER,BLACK,TRIM2#
main71078-02Q50-01supersedes 71078-02X50-A0i201606-201901
SEAT COVER MATERIAL-LEATHER & FABRIC&CHILD RESTRAINT SYSTEM-WITH,FLAXEN,TRIM0#
main71078-02Q50-A8supersedes 71078-02Q30-A7i201306-201401
SEAT COVER MATERIAL-LEATHER & FABRIC&SRS AIR BAG-WITH(*DRS & *PAS),IVORY,TRIM0#
main71078-02Q50-A9supersedes 71078-02Q30-A7i201401-201605
SEAT COVER MATERIAL-LEATHER & FABRIC&SRS AIR BAG-WITH(*DRS & *PAS),IVORY,TRIM0#
main71078-02Q50-B3supersedes 71078-02Q30-C4i201306-201401
SEAT COVER MATERIAL-LEATHER & FABRIC,BLACK,TRIM2#
main71078-02Q50-C5supersedes 71078-02Q30-C4i201401-201605
SEAT COVER MATERIAL-LEATHER & FABRIC,BLACK,TRIM2#
main71078-02Q50-C8supersedes 71078-02X50-C0i201606-201901
SEAT COVER MATERIAL-LEATHER & FABRIC&CHILD RESTRAINT SYSTEM-WITH,BLACK,TRIM2#
main71078-02X10-C0i201508-201701
SEAT COVER MATERIAL-LEATHER,BLACK,TRIM2#
main71078-02X10-C2i201701-201912
SEAT COVER MATERIAL-LEATHER,BLACK,TRIM2#
main71078-02X20-C0i201508-201701
SEAT COVER MATERIAL-LEATHER & FABRIC,BLACK,TRIM2#
main71078-02X20-C2i201701-201912
SEAT COVER MATERIAL-LEATHER & FABRIC&CHILD RESTRAINT SYSTEM-WITH,BLACK,TRIM2#
main71078-02X60-A0supersedes 71078-02X50-A0i201606-201901
SEAT COVER MATERIAL-LEATHER & FABRIC&SRS AIR BAG-WITH(*DRS & *PAS),FLAXEN,TRIM0#
main71078-02X60-C1supersedes 71078-02X50-C0i201606-201901
SEAT COVER MATERIAL-LEATHER & FABRIC,BLACK,TRIM2#
main71078-02X80-C1i201701-201912
SEAT COVER MATERIAL-LEATHER & FABRIC,BLACK,TRIM2#
main71078-02X90-C1i201701-201912
SEAT COVER MATERIAL-LEATHER,BLACK,TRIM2#
main71078-0Z170-A1i201610-201701
SEAT COVER MATERIAL-FABLIC(BASE GRADE),IVORY,TRIM0#
main71078-0Z230-A1i201701-201912
SEAT COVER MATERIAL-FABLIC(BASE GRADE),FLAXEN,TRIM0#
71303HINGE SUB-ASSY, REAR SEATBACK
main71303-02230×2i201606-201901
main71303-02240×2i201912
71305AHINGE SUB-ASSY, REAR SEATBACK, CENTER
main71305-02240i201306-201605
main71305-02250i201401-201701
71480ACLIP (FOR REAR SEATBACK)
main90467-09156-C0×3i201508-201701
BLACK
71611PAD, REAR SEAT CUSHION
main71503-02290i201606-201808
main71503-02300i201401-201701
71651SPAD, REAR SEATBACK, RH(FOR SEPARATE TYPE)
main71651-02530i201701-201912
main71651-02540i201606-201901
main71651-02640i201306-201605
main71651-02650i201912
71652SPAD, REAR SEATBACK, LH(FOR SEPARATE TYPE)
main71652-02460i201912
main71652-02470i201606-201901
71931ASUPPORT, REAR SEAT HEADREST
main71930-44020-21×3i201912
W(LOCK),BLACK,TRIM2#,3#
main71930-44020-A0×3i201306-201605
W(LOCK),IVORY,TRIM0#
main71930-44020-A7×3i201606-201901
W(LOCK),FLAXEN,TRIM0#
main71930-44020-C0×3i201306-201605
W(LOCK),BLACK,TRIM2#
main71931-47010-02×3i201606-201808
W/O(LOCK),FLAXEN,TRIM0#
main71931-47010-A0×3supersedes 71931-47010-02i201306-201605
W/O(LOCK),IVORY,TRIM0#
main71931-47010-C0×3i201306-201605
W/O(LOCK),BLACK,TRIM2#
main71931-47010-C8×3i201912
W/O(LOCK),BLACK,TRIM2#,3#
71940AHEADREST ASSY, REAR SEAT
main71940-02J30-A0×2i201306-201605
IVORY,TRIM0#
main71940-02J30-C0×2i201306-201605
BLACK,TRIM2#
main71940-02J31-A3×2i201606-201808
FLAXEN,TRIM0#
main71940-02J31-C3×2i201606-201808
BLACK,TRIM2#
main71940-02J60-C2×2i201401-201701
BLACK,TRIM2#
main71940-02J60-C5×2i201701-201912
BLACK,TRIM2#
main71940-02J61-C7×2supersedes 71940-02N10-C1i201912
BLACK,TRIM2#
main71940-02N10-C3×2i201912
BLACK/RED,TRIM3#
main71940-02J90-C2×2i201505-201508
SEAT COVER MATERIAL-LEATHER & FABRIC,BLACK,TRIM2#
main71940-02K50-A2×2supersedes 71940-02J70-A3i201306-201401
SEAT COVER MATERIAL-LEATHER & FABRIC&SRS AIR BAG-WITH(*DRS & *PAS),IVORY,TRIM0#
main71940-02K50-A3×2supersedes 71940-02J70-A3i201401-201605
SEAT COVER MATERIAL-LEATHER & FABRIC&SRS AIR BAG-WITH(*DRS & *PAS),IVORY,TRIM0#
main71940-02K50-A4×2supersedes 71940-02J70-A4i201606-201808
SEAT COVER MATERIAL-LEATHER & FABRIC&SRS AIR BAG-WITH(*DRS & *PAS),FLAXEN,TRIM0#
main71940-02K50-B0×2supersedes 71940-02J70-C2i201306-201401
SEAT COVER MATERIAL-LEATHER & FABRIC,BLACK,TRIM2#
main71940-02K50-C1×2supersedes 71940-02J70-C2i201401-201605
SEAT COVER MATERIAL-LEATHER & FABRIC,BLACK,TRIM2#
main71940-02K50-C3×2supersedes 71940-02J70-C4i201606-201808
SEAT COVER MATERIAL-LEATHER & FABRIC&SRS AIR BAG-WITH(*DRS & *PAS),EU BLACK,TRIM2#
main71940-02N10-C0×2i201508-201701
SEAT COVER MATERIAL-LEATHER,BLACK,TRIM2#
main71940-02Q70-A1×2i201610-201612
SEAT COVER MATERIAL-FABLIC(BASE GRADE),IVORY,TRIM0#
main71940-02R00-A1×2i201701-201912
SEAT COVER MATERIAL-FABLIC(BASE GRADE),FLAXEN,TRIM0#
71960BHEADREST ASSY, REAR SEAT, CENTER
main71960-02B90-A0i201306-201605
IVORY,TRIM0#
main71960-02B90-C0i201306-201605
BLACK,TRIM2#
main71960-02B91-A3i201606-201808
FLAXEN,TRIM0#
main71960-02B91-C3i201606-201901
BLACK,TRIM2#
main71960-02C30-C2i201401-201701
BLACK,TRIM2#
main71960-02C30-C5i201701-201912
BLACK,TRIM2#
main71960-02C31-C7supersedes 71960-02F10-C1i201912
SEAT COVER MATERIAL-FABRIC&CHILD RESTRAINT SYSTEM-WITH,BLACK,TRIM2#
main71960-02F10-C3i201912
BLACK/RED,TRIM3#
main71960-02C70-C2i201505-201508
SEAT COVER MATERIAL-LEATHER & FABRIC,BLACK,TRIM2#
main71960-02D30-A2supersedes 71960-02C40-A3i201306-201401
SEAT COVER MATERIAL-LEATHER & FABRIC&SRS AIR BAG-WITH(*DRS & *PAS),IVORY,TRIM0#
main71960-02D30-A3supersedes 71960-02C40-A3i201401-201605
SEAT COVER MATERIAL-LEATHER & FABRIC&SRS AIR BAG-WITH(*DRS & *PAS),IVORY,TRIM0#
main71960-02D30-A4supersedes 71960-02C40-A4i201606-201901
SEAT COVER MATERIAL-LEATHER & FABRIC&SRS AIR BAG-WITH(*DRS & *PAS),FLAXEN,TRIM0#
main71960-02D30-B0supersedes 71960-02C40-C2i201306-201401
SEAT COVER MATERIAL-LEATHER & FABRIC,BLACK,TRIM2#
main71960-02D30-C1supersedes 71960-02C40-C2i201401-201605
SEAT COVER MATERIAL-LEATHER & FABRIC,BLACK,TRIM2#
main71960-02D30-C3supersedes 71960-02C40-C4i201606-201901
SEAT COVER MATERIAL-LEATHER & FABRIC&SRS AIR BAG-WITH(*DRS & *PAS),EU BLACK,TRIM2#
main71960-02F10-C0i201508-201701
SEAT COVER MATERIAL-LEATHER,BLACK,TRIM2#
main71960-02J70-A1i201610-201612
SEAT COVER MATERIAL-FABLIC(BASE GRADE),IVORY,TRIM0#
main71960-02J80-A1i201701-201912
SEAT COVER MATERIAL-FABLIC(BASE GRADE),FLAXEN,TRIM0#
72630CLOCK ASSY, REAR SEATBACK, RH
main72630-02120i201606-201808
72640ALOCK ASSY, REAR SEATBACK, LH
main72640-02120i201306-201701
72646GROMMET, REAR SEATBACK STOP BUTTON
main72646-0D020-A0i201306-201605
IVORY,TRIM01
main72646-0D020-A1i201606-201901
FLAXEN,TRIM0#
main72646-0D020-C0i201912
BLACK,TRIM2#
72661CBUTTON, REAR SEATBACK LOCK RELEASE
main72661-0D040-A0×2i201306-201605
IVORY,TRIM01
main72661-0D040-A1×2i201606-201901
FLAXEN,TRIM0#
main72661-0D040-C0×2i201306-201605
BLACK,TRIM01,2#
72693HOOK, REAR SEAT CUSHION LOCK
main72693-12080×2i201306-201701
72830ARMREST ASSY, REAR SEAT, CENTER
main72830-02B80-C5i201912
BLACK/BLACK,TRIM2#
main72830-02790-A5supersedes 72830-02B70-A3i201306-201605
SEAT COVER MATERIAL-LEATHER & FABRIC&SRS AIR BAG-WITH(*DRS & *PAS),IVORY,TRIM0#
main72830-02790-A6supersedes 72830-02B70-A4i201606-201709
SEAT COVER MATERIAL-LEATHER & FABRIC&SRS AIR BAG-WITH(*DRS & *PAS),FLAXEN,TRIM0#
main72830-02790-C4supersedes 72830-02B70-C2i201306-201605
SEAT COVER MATERIAL-LEATHER & FABRIC,BLACK,TRIM2#
main72830-02790-C5supersedes 72830-02B70-C3i201606-201709
SEAT COVER MATERIAL-LEATHER & FABRIC&CHILD RESTRAINT SYSTEM-WITH&SRS AIR BAG-WITH(*DRS & *PAS),EU BLACK,TRIM2#
main72830-02791-A6supersedes 72830-02B71-A4i201709-201808
SEAT COVER MATERIAL-LEATHER & FABRIC&SRS AIR BAG-WITH(*DRS & *PAS),FLAXEN,TRIM0#
main72830-02791-C5supersedes 72830-02B71-C3i201709-201808
SEAT COVER MATERIAL-LEATHER & FABRIC&SRS AIR BAG-WITH(*DRS & *PAS),EU BLACK,TRIM2#
main72830-02B80-C4i201701-201912
SEAT COVER MATERIAL-LEATHER,BLACK,TRIM2#
72830TBUSH (FOR REAR SEAT CENTER ARMREST)
main90386-08077i201606-201808
72868BCOVER, CENTER ARMREST HINGE
main72868-02120-A0i201306-201605
IVORY,TRIM01
main72868-02120-A1i201606-201901
FLAXEN,TRIM0#
main72868-02120-C0i201606-201808
BLACK,TRIM2#
main72868-02160-C0i201912
BLACK,TRIM2#
73705BBRACKET SUB-ASSY, CROSS ANCHOR
main73705-02160×2i201306-201605
main73705-02580i201912
SEAT COVER MATERIAL-FABRIC
9010508372
90105W0172
9010906023
9011910945
90119W0181
9017808012
9167180820

31 parts on this diagram · 3 diagrams in section

REAR SEAT & SEAT TRACK — Toyota Parts Diagram with OEM Numbers & Prices | EPC Data
