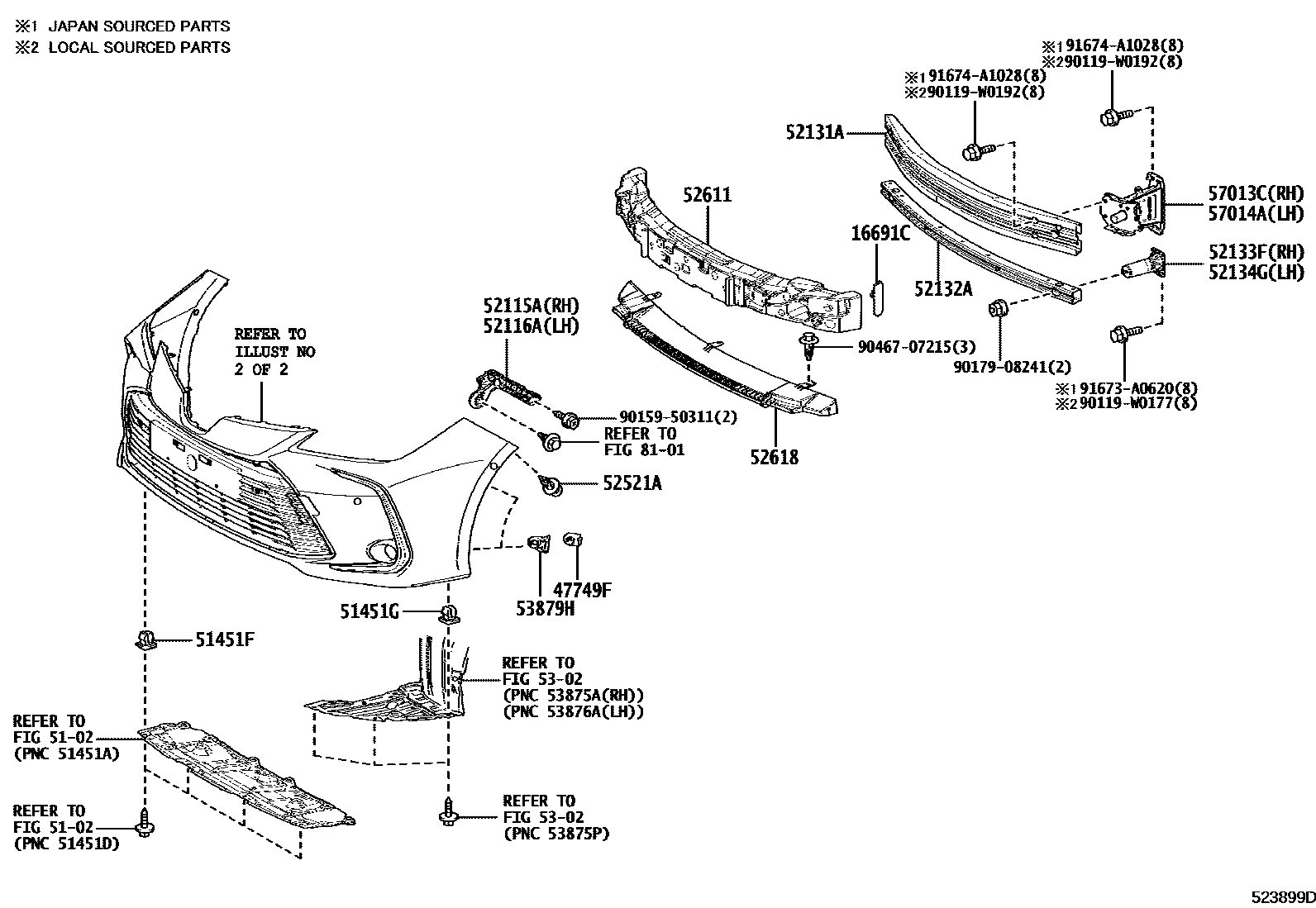

FRONT BUMPER & BUMPER STAY

0001 1 0002 1 0006 1

16691CPLATE, RADIATOR SIDE AIR GUIDE, FRONT

main16691-0T030i1ZRFE..ZRE210..D..RUS;M15AFKS..MZEA11..LHD..(D,N);1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

47749FCLIP, PIN HOLD

main47749-02040iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)201901

5102

51451FGROMMET, NO.1

main90189-06237iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)¥100201901

51451GGROMMET, NO.2

main90189-06237iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)¥100201901

52115ASUPPORT, FRONT BUMPER SIDE, RH

main52115-02490iMZEA11,ZRE21#,ZWE211,213..EUR,GCC,GEN,RUS201901

52116ASUPPORT, FRONT BUMPER SIDE, LH

main52116-02480iMZEA11,ZRE21#,ZWE211,213..EUR,GCC,GEN,RUS201901

52131AREINFORCEMENT, FRONT BUMPER

main52131-02290iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1201901-202301

52132AREINFORCEMENT, FRONT BUMPER, NO.2

main52132-02140iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)201901-202301

52133FBRACKET, FRONT BUMPER, RH

main52133-02110iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

52134GBRACKET, FRONT BUMPER, LH

main52133-02110iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1201901-202301

52521ACLIP(FOR FRONT BUMPER RETAINER)

main90467-05170iMZEA11,ZRE21#,ZWE211,213..EUR,GCC,GEN,RUS¥80201901

52611ABSORBER, FRONT BUMPER ENERGY

main52611-02530iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

52618ABSORBER, FRONT BUMPER, LOWER

main52618-02190iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

5302

53879HRETAINER, FRONT FENDER LINER

main53879-02160iMZEA11,ZRE21#,ZWE211,213..EUR,GCC,GEN,RUS201901

57013CBRACKET SUB-ASSY, FRONT SIDE MEMBER, RH

main57013-02190iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1201901-202301

57014ABRACKET SUB-ASSY, FRONT SIDE MEMBER, LH

main57014-02190iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1201901-202301

8101

90119W0177

main90119-W0177

90119W0192

main90119-W0192

9015950311

main90159-50311¥70

9017908241

main90179-08241¥80

9046707215

main90467-07215¥80

91673A0620

main91673-A0620¥60

91674A1028

main91674-A1028¥120

26 parts on this diagram · 3 diagrams in section
