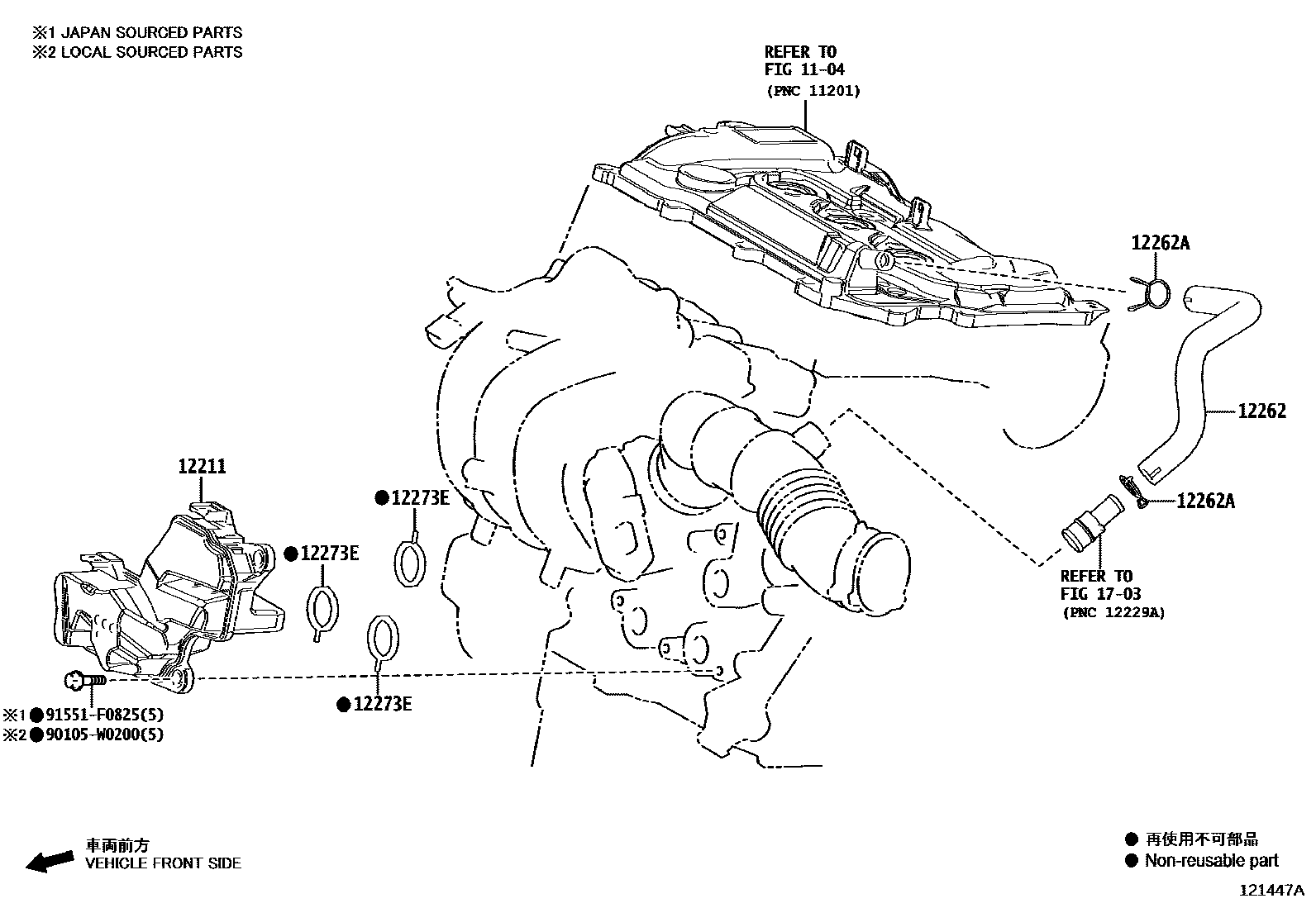

VENTILATION HOSE

0001 1 0002 1 0003 1 0004 1

1104

12211CASE, VENTILATION, NO.1

main12211-0T010i2ZRFE..ZRE211..G;2ZRFE..ZRE211..RHD;2ZRFXE..ZWE211,213;1ZRFAE..ZRE210..LHD..D;1ZRFE..ZRE210..6F..N..RUS;1ZRFE..ZRE210..CVT..N..GCC;1ZRFE..ZRE210..RHD..CVT..D;1ZRFE.201901

(L)

main12211-37010i1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

(J)

main12211-F3010iM15AFKS..MZEA11202011-202301

main12211-F3011iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR202302

12262HOSE, VENTILATION, NO.2

main12262-0T080i2ZRFXE..ZWE219202301

main12262-15120iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR202011

main12262-37020i1ZRFE..ZRE210..D..RUS;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

main12262-37030i1ZRFAE,2ZRFE..ZRE21#..LHD..N202301

main12262-37110i2ZRFXE..ZWE211201901-202006

12262ACLIP(FOR VENTILATION HOSE NO.2)

main90467-21004×2i2ZRFXE..ZWE219;1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)202301

12273EGASKET(FOR VENTILATION CASE)

main12273-15010×3iM15AFKS..MZEA11..LHD..(D,N)202011-202301

1703

90105W0200

main90105-W0200

91551F0825

main91551-F0825

8 parts on this diagram · 4 diagrams in section
