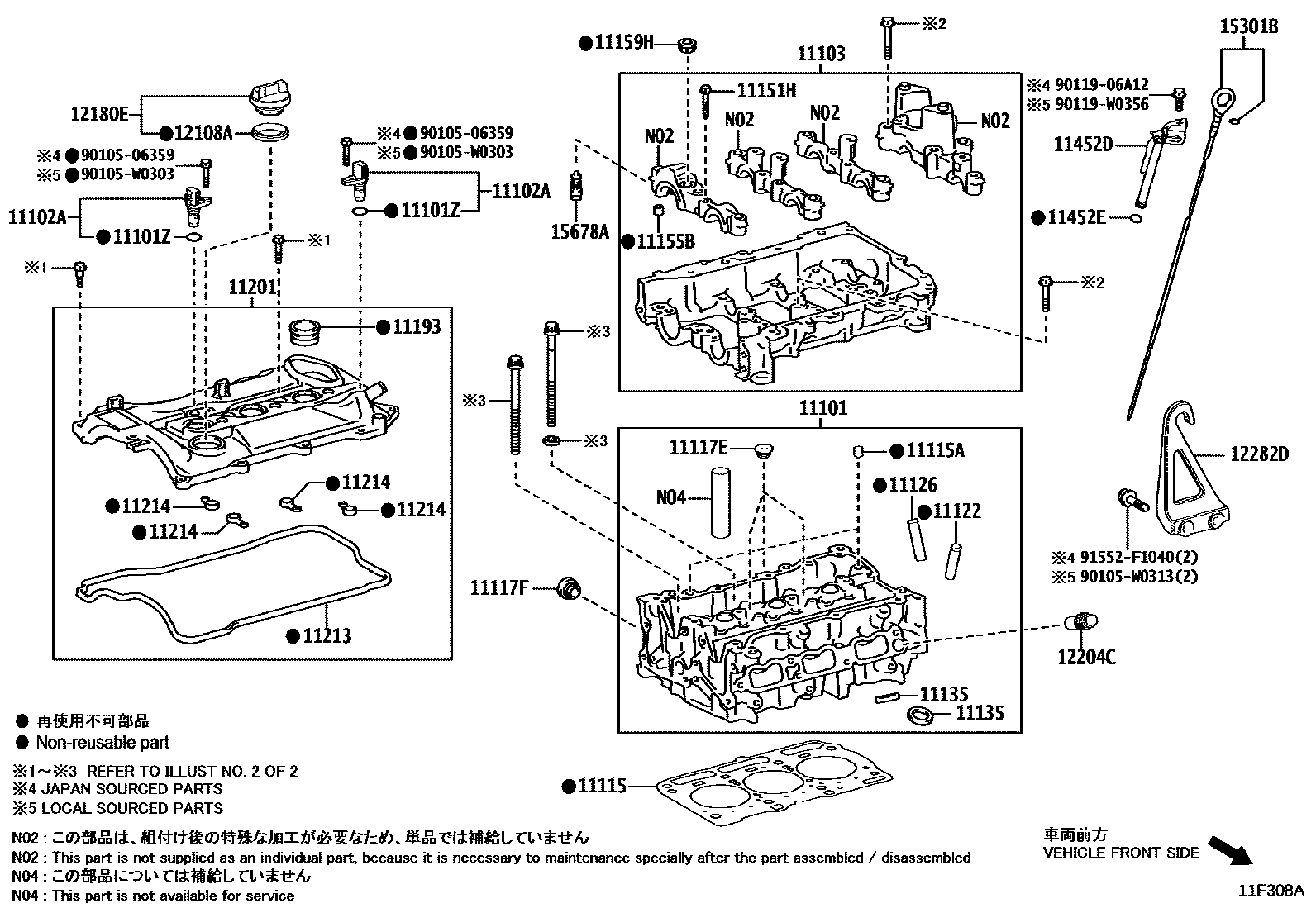

CYLINDER HEAD

0001 1 0002 1 0003 1 0004 1 0005 1 0006 1 0007 1 0008 1

11101HEAD SUB-ASSY, CYLINDER

main11101-09640i2ZRFXE..ZWE211,213201901

(L)

main11101-09710i1ZRFE..ZRE210..6F..N..RUS;1ZRFE..ZRE210..CVT..N..GCC;1ZRFE..ZRE210..RHD..CVT..D;1ZRFE..ZRE210..6F..(GCC,GEN)201901-202301

(L)

main11101-09760i1ZRFAE,2ZRFE..ZRE21#..LHD..N201901-202301

(L)

main11101-39675i1ZRFE..ZRE210..D..RUS;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

(J)

main11101-80000i2ZRFXE..ZWE219201901

(J)

main11101-80008i2ZRFE..ZRE211..G;2ZRFE..ZRE211..RHD;1ZRFAE..ZRE210..LHD..D201908-202301

(J)

main11101-F9070iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR202011-202412

main11101-F9071iM15AFKS..MZEA11..TUR;M15AFKS..MZEA11..LHD..(D,N)..EUR202412

11101ZO RING, CAM POSITION SENSOR

main90301-11038iM15AFKS..MZEA11..LHD..(D,N)202011-202301

11102ASENSOR, CAMSHAFT POSITION

main90919-05096iM15AFKS..MZEA11..LHD..(D,N)202011-202301

11103HOUSING SUB-ASSY, CAMSHAFT

main11103-0T021i1ZRFE..ZRE210..D..RUS;2ZRFE..ZRE211..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

(L)

main11103-0T090i2ZRFXE..ZWE211,213201901

(L)

main11103-37021i1ZRFE..ZRE210..D..RUS;2ZRFE..ZRE211..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

(J)

main11103-37040i2ZRFXE..ZWE219201901

(J)

main11103-F3010iM15AFKS..MZEA11..LHD..(D,N)202011-202301

main11107-37017i1ZRFAE..ZRE210..N201901-202301

11115GASKET, CYLINDER HEAD

main11115-15100iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR202011-202301

main11115-37061i1ZRFAE..ZRE210..G;1ZRFAE..ZRE210..RHD201901-202109

sub11115-37062

main11115-37062i1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)202110-202301

main11115-37070i2ZRFXE..ZWE211,213201901-202109

sub11115-37071

main11115-37071i2ZRFXE..ZWE21#202110

11115APIN, RING

main90253-12002iM15AFKS..MZEA11..LHD..(D,N)202011-202301

11117EPLUG, W/HEAD STRAIGHT SCREW, NO.1

main90341-14015iM15AFKS..MZEA11..LHD..(D,N)202011-202301

11117FPLUG, W/HEAD STRAIGHT SCREW, NO.2

main90341-20012iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR202011-202301

11122BUSH, INTAKE VALVE GUIDE

main11122-31050i1ZRFAE,2ZRFE..ZRE21#201901-202301

STD

sub11122-31090

main11122-31090iM15AFKS..MZEA11..TUR;M15AFKS..MZEA11..LHD..(D,N)..EUR201904-202301

STD

main11123-31050i2ZRFXE..ZWE211,213;1ZRFE..ZRE210..6F..N..RUS;1ZRFE..ZRE210..CVT..N..GCC;1ZRFE..ZRE210..RHD..CVT..D;1ZRFE..ZRE210..6F..(GCC,GEN)201901-202301

O/S 0.05

main11123-31090i1ZRFAE,2ZRFE..ZRE21#..LHD..N201904-202301

O/S 0.05

11126BUSH, EXHAUST VALVE GUIDE

main11122-47010iM15AFKS..MZEA11..EUR202011

STD

main11123-47010iM15AFKS..MZEA11..TUR;M15AFKS..MZEA11..LHD..(D,N)..EUR202011

O/S 0.05

main11126-31030i1ZRFAE,2ZRFE..ZRE21#201901-202301

STD

sub11126-31040

main11126-31040i1ZRFAE,2ZRFE..ZRE21#..LHD..N201904-202301

STD

main11127-31030i1ZRFAE,2ZRFE..ZRE21#201901-202301

O/S 0.05

sub11127-31040

main11127-31040i1ZRFAE,2ZRFE..ZRE21#..LHD..N201904-202301

O/S 0.05

11135SEAT, EXHAUST VALVE

main11135-37020i2ZRFXE..ZWE219;1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

STD

main11135-F2020iM15AFKS..MZEA11..TUR;M15AFKS..MZEA11..LHD..(D,N)..EUR202011-202301

STD

main11136-37020i1ZRFE..ZRE210..D..RUS;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

O/S 0.03

main11136-37040i1ZRFAE,2ZRFE..ZRE21#..LHD..N201901-202301

O/S 0.03

11151HBOLT(FOR CAMSHAFT BEARING CAP TO HOUSING)

main90119-07009i1ZRFE..ZRE210..D..RUS;2ZRFE..ZRE211..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

11155BPIN, RING

main90253-13005iM15AFKS..MZEA11..LHD..(D,N)202011-202301

11159HGASKET, CAMSHAFT BEARING CAP OIL HOLE

main11159-31040iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR202011-202301

main11159-37010i2ZRFE..ZRE211..G;2ZRFE..ZRE211..RHD;1ZRFAE..ZRE210..LHD..D;1ZRFE..ZRE210..6F..N..RUS;1ZRFE..ZRE210..CVT..N..GCC;1ZRFE..ZRE210..RHD..CVT..D;1ZRFE..ZRE210..6F..(GCC,G201901-202301

11193GASKET, SPARK PLUG TUBE

main11193-0T010i1ZRFAE..ZRE210..G;1ZRFAE..ZRE210..RHD201901-202301

(L)

main11193-37020i1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

(J)

main11193-37030i2ZRFXE..ZWE219201901-202301

11201COVER SUB-ASSY, CYLINDER HEAD

main11201-0T040i2ZRFE..ZRE211..G;2ZRFE..ZRE211..RHD;1ZRFE..ZRE210..6F..N..RUS;1ZRFE..ZRE210..CVT..N..GCC;1ZRFE..ZRE210..RHD..CVT..D;1ZRFE..ZRE210..6F..(GCC,GEN)201901-202301

(L)

main11201-0T050i1ZRFAE..ZRE210..G;1ZRFAE..ZRE210..RHD201901-202301

main11201-0T120i2ZRFXE..ZWE219201901

main11201-37022i2ZRFE..ZRE211..G;2ZRFE..ZRE211..RHD;1ZRFE..ZRE210..6F..N..RUS;1ZRFE..ZRE210..CVT..N..GCC;1ZRFE..ZRE210..RHD..CVT..D;1ZRFE..ZRE210..6F..(GCC,GEN)201901-202301

(J)

main11201-F3010iM15AFKS..MZEA11..TUR;M15AFKS..MZEA11..LHD..(D,N)..EUR202011-202301

11213GASKET, CYLINDER HEAD COVER

main11213-0T021i2ZRFE..ZRE211..G;2ZRFE..ZRE211..RHD;1ZRFAE..ZRE210..LHD..D;1ZRFE..ZRE210..6F..N..RUS;1ZRFE..ZRE210..CVT..N..GCC;1ZRFE..ZRE210..RHD..CVT..D;1ZRFE..ZRE210..6F..(GCC,G201901-202301

MADE IN EUROPE

main11213-37021i1ZRFAE..ZRE210..G;1ZRFAE..ZRE210..RHD201901-202301

MADE IN JAPAN

main11213-37050i2ZRFXE..ZWE219201901

main11213-F3010iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR202011-202301

11214GASKET, CYLINDER HEAD COVER, NO.2

main11213-31080iM15AFKS..MZEA11..TUR;M15AFKS..MZEA11..LHD..(D,N)..EUR201901-202301

11452DGUIDE, OIL LEVEL GAGE

main11452-24020iM15AFKS..MZEA11..LHD..(D,N)202011-202301

11452ERING, O(FOR OIL LEVEL GAGE GUIDE)

main96741-19010iM15AFKS..MZEA11..LHD..(D,N)202011-202301

12108CAP SUB-ASSY, OIL FILLER

main12180-38010i1ZRFAE..ZRE210..G;1ZRFAE..ZRE210..RHD201901-202301

12108AGASKET(FOR OIL FILLER CAP)

main90430-35001i1ZRFAE..ZRE210..G;1ZRFAE..ZRE210..RHD201901-202301

12180ECAP ASSY, OIL FILLER

main12180-38010iM15AFKS..MZEA11..TUR;M15AFKS..MZEA11..LHD..(D,N)..EUR202011-202301

12204CVALVE SUB-ASSY, VENTILATION

main12204-25010iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR202106-202301

(J)

main12204-25010iM15AFKS..MZEA11202011-202106

main12204-F2020iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR202106-202301

(L)

12282DHANGER, ENGINE, NO.2

main12282-0T040i2ZRFE..ZRE211..G;2ZRFE..ZRE211..RHD;2ZRFXE..ZWE211,213;1ZRFAE..ZRE210..LHD..D;1ZRFE..ZRE210..6F..N..RUS;1ZRFE..ZRE210..CVT..N..GCC;1ZRFE..ZRE210..RHD..CVT..D;1ZRFE.201901-202301

(L)

main12282-25010iM15AFKS..MZEA11..LHD..(D,N)202011-202301

main12282-37011i2ZRFXE..ZWE219;1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

(J)

15301BGAGE SUB-ASSY, OIL LEVEL

main15301-F3010iM15AFKS..MZEA11..LHD..(D,N)202011-202301

15678AFILTER, OIL CONTROL VALVE

main15678-37010i2ZRFXE..ZWE219;1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

main15678-46020iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR202011-202301

9010506359

main90105-06359

90105W0303

main90105-W0303

90105W0313

main90105-W0313

9011906A12

main90119-06A12

90119W0356

main90119-W0356

91552F1040

main91552-F1040

33 parts on this diagram · 8 diagrams in section
