FRONT DISC BRAKE CALIPER & DUST COVER

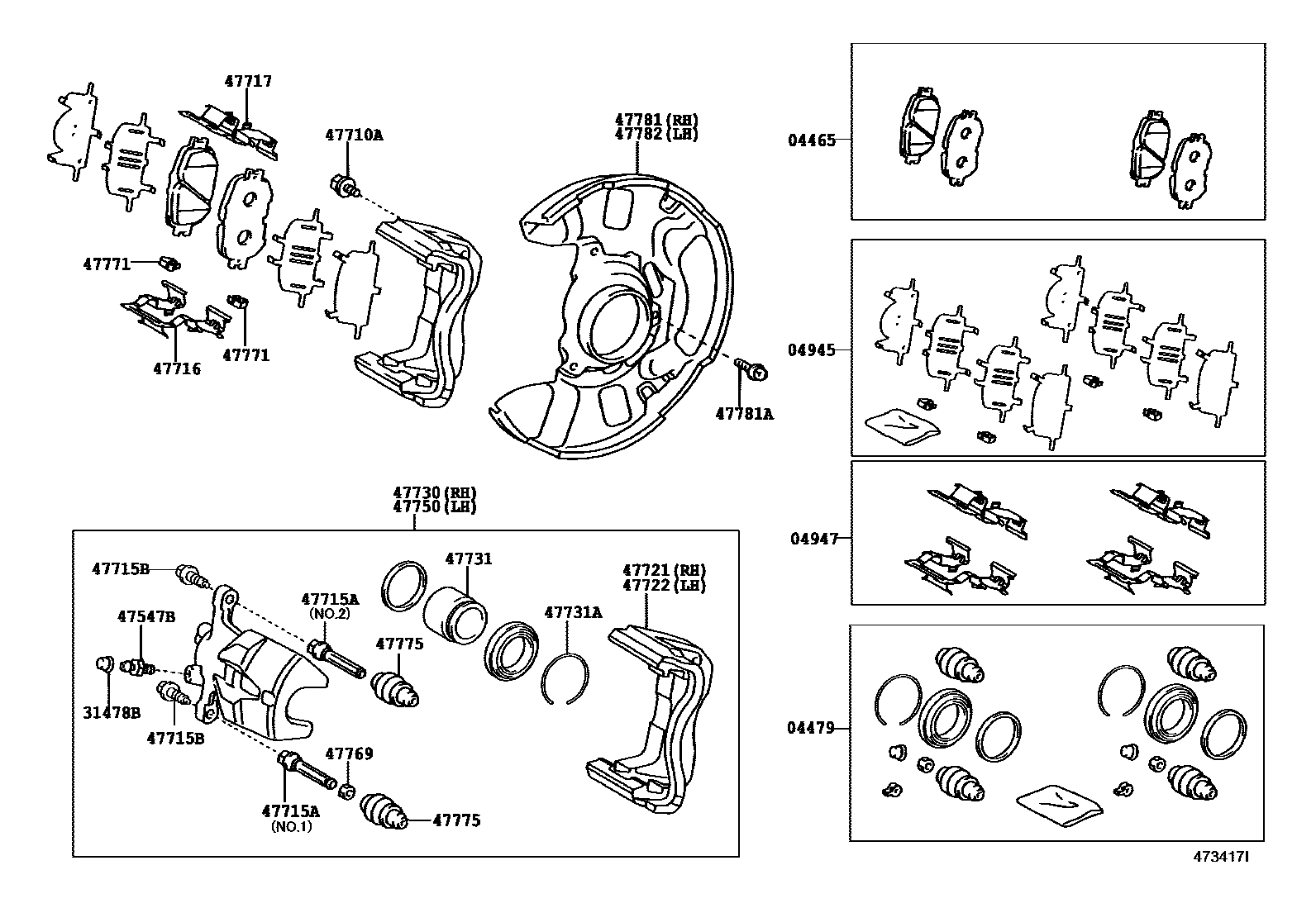

Parts diagram
04465PAD KIT, DISC BRAKE, FRONT
main04465-68010i200312-200703
MARK AISIN PC554
04479CYLINDER KIT, DISC BRAKE, FRONT
main04478-58010i200710
main04479-33150i200312-200512
04945SHIM KIT, ANTI SQUEAL, FRONT
main04945-33050i200312-200512
04947FITTING KIT, DISC BRAKE, FRONT
main04947-33170i200312-200512
31478BCAP, BLEEDER PLUG(FOR FRONT DISC BRAKE)
main31478-02010×2i200703
main31478-30010×2i200512
47547BPLUG, BLEEDER(FOR FRONT DISC BRAKE)
main47547-20010×2i200312-200703
47710ABOLT, HEXAGON(FOR FRONT DISC BRAKE CALIPER)
main90105-12208×4i200512-200910
*12-1.25PX29.5-23
47715APIN, FRONT DISC BRAKE CYLINDER SLIDE
main47715-22070×2i200312-200512
NO.1
main47715-33050×2i200312-200703
NO.2
47715BBOLT(FOR FRONT DISC BRAKE CYLINDER SLIDE)
main90105-08164×4i200312-200512
47716PLATE, PAD SUPPORT, NO.1(FOR FRONT DISC BRAKE)
main47716-33110×2i200312-200512
47717PLATE, PAD SUPPORT, NO.2(FOR FRONT DISC BRAKE)
main47717-33080×2i200312-200512
47721MOUNTING, FRONT DISC BRAKE CYLINDER, RH
main47721-68010i200312-200512
47722MOUNTING, FRONT DISC BRAKE CYLINDER, LH
main47721-68010i200312-200512
47730CYLINDER ASSY, FRONT DISC BRAKE, RH
main47730-68010i200312-200512
47731PISTON, FRONT DISC BRAKE
main47731-33090×2i200312-200512
47731ARING, SET(FOR FRONT DISC BRAKE PISTON)
main90522-76002×2i200312-200703
47750CYLINDER ASSY, DISC BRAKE, LH
main47750-68010i200312-200512
47769BUSH, CYLINDER SLIDE, NO.1(FOR FRONT DISC BRAKE)
main47769-50010×2i200312-200703
47771PLATE, PAD WEAR INDICATOR, NO.1
main47771-30090×4i200312-200703
47775BOOT, BUSH DUST(FOR FRONT DISC BRAKE)
main47775-50010×4i200312-200604
47781COVER, DISC BRAKE DUST, FRONT RH
main47781-12240i200312-200703
47781ABOLT(FOR DUST COVER TO STEERING KNUCKLE ARM SETTING)
main90119-06227×6i200408-200703
main90119-T0005×6i200312-200512
47782COVER, DISC BRAKE DUST, FRONT LH
main47782-12240i200312-200703

23 parts on this diagram · 1 diagram in section
