VACUUM PIPING

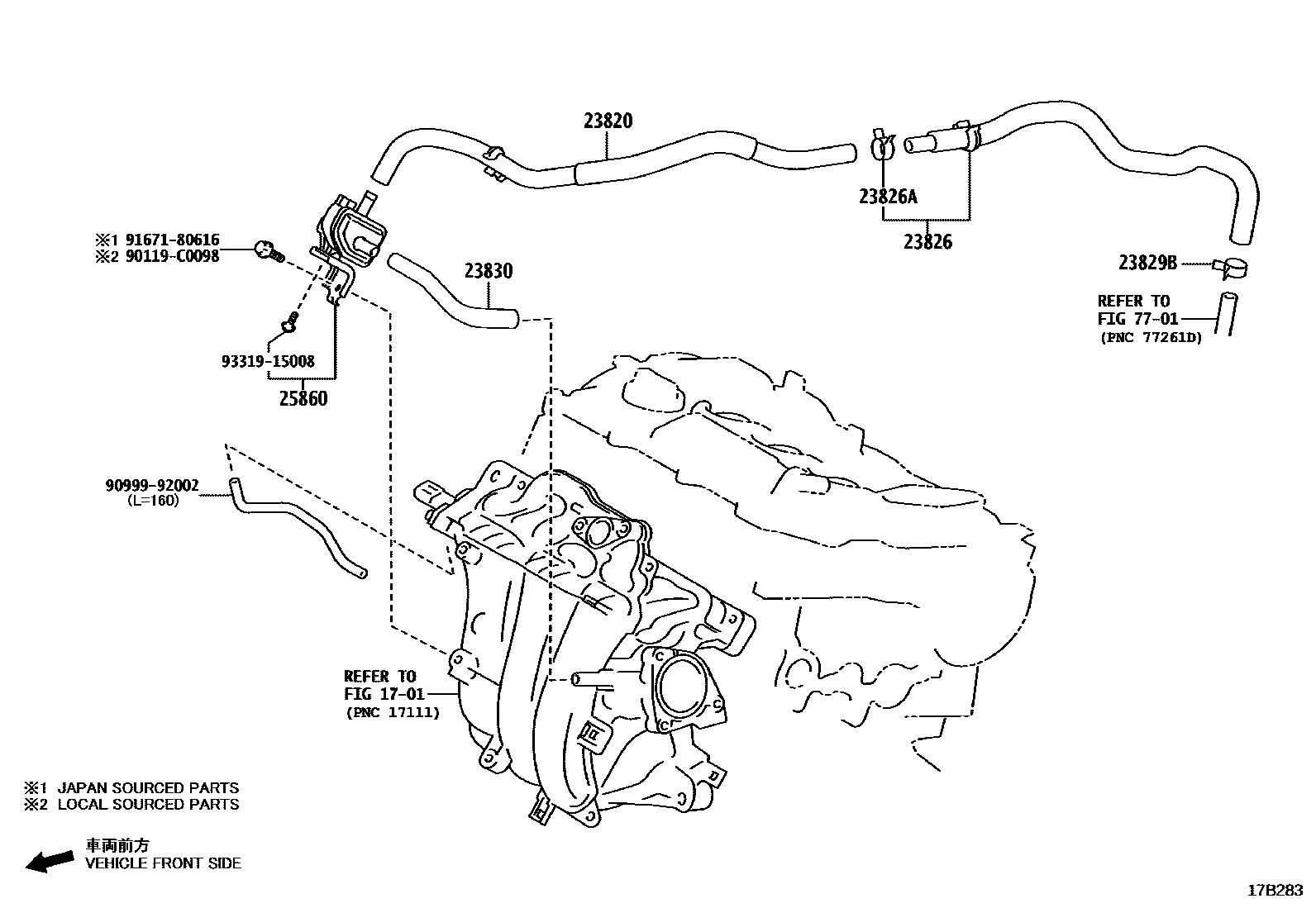

Parts diagram
1701
23820HOSE ASSY, FUEL VAPOR FEED
main23820-F3010i202101-202304
23826HOSE, FUEL VAPOR FEED, NO.1
main23826-0T500i201908-202304
main23826-0Y260i201908-202102
*662,*252
main23826-0Y260i202007-202102
*602
main23826-0Y261i202103-202304
*602,*662,*252
main23826-0Y261i202103-202404
*602
main23826-0Y261i202103
*662,*252
main23826-F3041i202101-202304
23826ACLIP(FOR FUEL VAPOR FEED HOSE, NO.1)
main90466-C0039i201908-202304
(L)
main90466-C0039i202101-202304
main96136-41901i201908-202304
(J)
23829HOSE, FUEL VAPOR FEED, NO.3
main23829-0Y010i201908-202110
*662,*252
main23829-0Y070i202110-202404
*602
main23829-0Y070i202110-202304
*602,*662,*252
main23829-0Y070i202110
*662,*252
main23829-47010i202007-202110
*602
23829BCLIP(FOR FUEL VAPOR FEED HOSE)
main90466-C0039i201908-202304
(L)
main96136-41901i201908-202304
(J)
23830HOSE ASSY, FUEL VAPOR FEED, NO.2
main23820-F3070i202101-202304
25860VALVE ASSY, VACUUM SWITCHING, NO.1
main25860-0Y210i202007-202304
*662,*252
main25860-47080i202007-202404
*602
main25860-47080i201908-202006
*662,*252
main25860-F3010i202101-202304
7701
90119C0098
9099992002
9167180616
9331915008

13 parts on this diagram · 5 diagrams in section
