VENTILATION HOSE

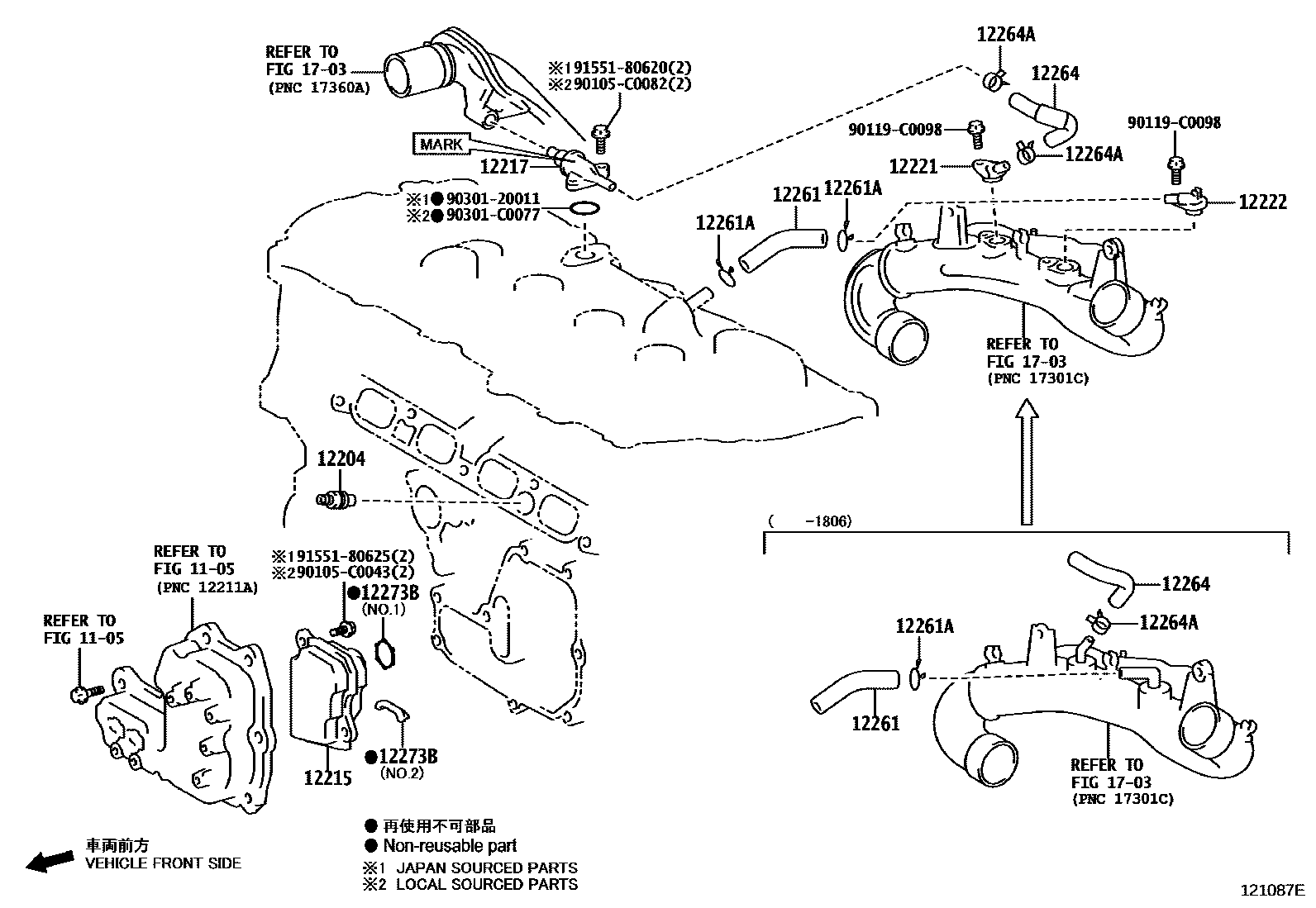

Parts diagram
1105
12204VALVE SUB-ASSY, VENTILATION
main12204-0Y030i201610-201703
main12204-0Y030i201704
*475
main12204-37040i201406-201802
main12204-47080i201704
*474
12215SEPARATOR, CASE
main12215-0Y010i201610-201703
main12215-0Y010i201704
*475
main12215-47010i201704
*474
12217EJECTOR, VENTILATION
main12217-0Y010i201704-201807
*475,MARK12217-0Y010
main12217-0Y010i201610-201703
main12217-0Y020i201807
*475,MARK12217-0Y020
main12217-47010i201704
*474
12221TUBE, VENTILATION NO.1
main12221-0Y010i201806
*475
12222TUBE, VENTILATION, NO.2
main12222-0Y010i201806
*475
12261HOSE, VENTILATION
main12261-0T020i201406
main12261-0T030i201512-201703
main12261-0T040i201406-201802
main12261-0Y070i201610-201703
main12261-0Y070i201704-201806
*475
main12261-0Y110i201806
*475
main12261-47110i201704
*474
12261ACLIP OR CLAMP(FOR VENTILATION HOSE)
main90466-22005i201512-201703
NO.2
main90467-15120i201406-201802
NO.1
main90467-22010i201610-201703
main90467-22010i201704
*474,*475
main90467-23002i201406-201802
NO.2
12264HOSE, VENTILATION, NO.4
main12262-47050i201806
*475
main12264-0Y010i201610-201703
main12264-0Y010i201704-201806
*475
main12264-47010i201704
*474
12264ACLIP(FOR VENTILATION HOSE)
main90466-C0032i201704-201806
*475
main90466-C0032i201610-201703
main96137-41901i201704
*474
main96137-52501i201806
*475
12273BGASKET, OIL SEPARATOR
main12273-0Y010i201704
*475,NO.1:SEE ILLUST
main12273-0Y010i201610-201703
NO.1:REFER ILLUST.
main12273-0Y020i201610-201703
NO.2:REFER ILLUST.
main12273-0Y020i201704
*475,NO.2:SEE ILLUST
main12273-47010i201704
*474,NO.1:SEE ILLUST
main12273-47020i201704
*474,NO.2:SEE ILLUST
1703
90105C0043
90105C0082
90119C0098
9030120011
90301C0077
9155180620
9155180625

19 parts on this diagram · 5 diagrams in section
