CYLINDER BLOCK

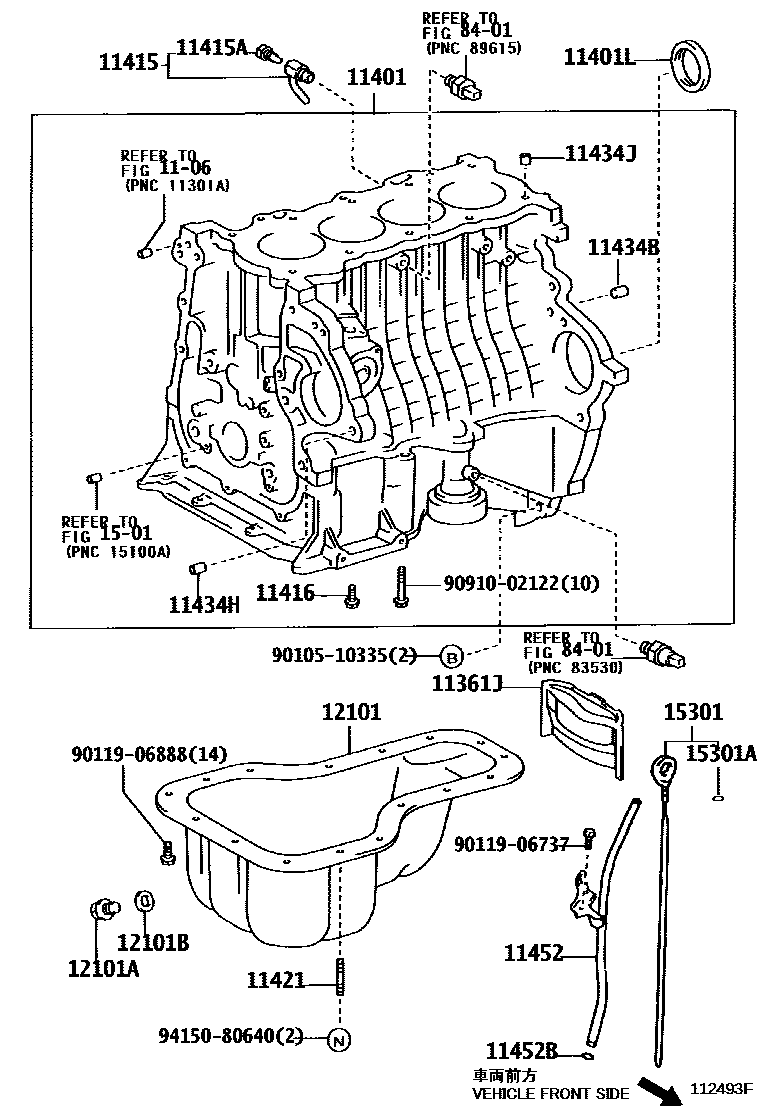

Parts diagram
1106
11361JCOVER, FLYWHEEL HOUSING UNDER
main11361-0D020i200209-200408
(L)
main11361-22021i200209-200408
(J)
11401BLOCK SUB-ASSY, CYLINDER
main11410-09020i200408-200707
GKN
main11410-09030i200208-200408
(L)
main11410-29047i200208-200212
main11410-29057i200208-200212
main11410-29075i200210-200408
main11410-29096i200208-200212
main11410-29145i200212-200408
(J)
main11410-29155i200212-200408
(J)
main11410-29156i200408-200707
GKN
main11410-29175i200408-200707
11401LSEAL, ENGINE REAR OIL
main90080-31059i200208-200408
main90311-85010i200408-200707
11415COCK SUB-ASSY, WATER DRAIN(FOR CYLINDER BLOCK)
main90910-09075i200408-200707
main90910-09107i200208-200408
11415APLUG, WATER DRAIN COCK(FOR CYLINDER BLOCK)
main90910-09087i200208-200408
11416BOLT(FOR CRANKSHAFT BEARING CAP SET)
main91511-K0840×10i200212-200408
11421BOLT, STUD(FOR OIL PAN)
main90126-06010×2i200208-200408
11434BPIN, STRAIGHT(FOR CLUTCH HOUSING SET)
main90250-06003×2i200408-200707
L=14,OD=6
main90250-10113×2i200210-200408
L=22,OD=10
11434HPIN, RING (FOR TIMING BELT COVER SET)
main90253-14003i200408-200707
11434JPIN, RING (FOR CYLINDER HEAD SET)
main90253-13017×2i200208-200408
11452GUIDE, OIL LEVEL GAGE
main11452-22030i200208-200408
main11452-88600i200408-200707
11452BRING, O(FOR OIL LEVEL GAGE GUIDE)
main96721-19010i200408-200707
12101PAN SUB-ASSY, OIL
main12101-0D050i200208-200408
(L)
main12101-22024i200408-200707
(J)
main12101-22050i200210-200408
12101APLUG(FOR OIL PAN DRAIN)
main90341-12012i200208-200408
12101BGASKET(FOR OIL PAN DRAIN PLUG)
main90430-12031i200208-200408
1501
15301GAGE SUB-ASSY, OIL LEVEL
main15301-0D030i200208-200408
(L)
main15301-0D031i200507-200707
(L)
main15301-22030i200408-200507
(J)
main15301-22050i200507-200707
(J)
main15301-88600i200408-200707
15301ARING, O(FOR OIL LEVEL GAGE)
main96741-19005i200208-200408
8401
9010510335
9011906737
9011906888
9091002122
9415080640

25 parts on this diagram · 2 diagrams in section
