CYLINDER HEAD

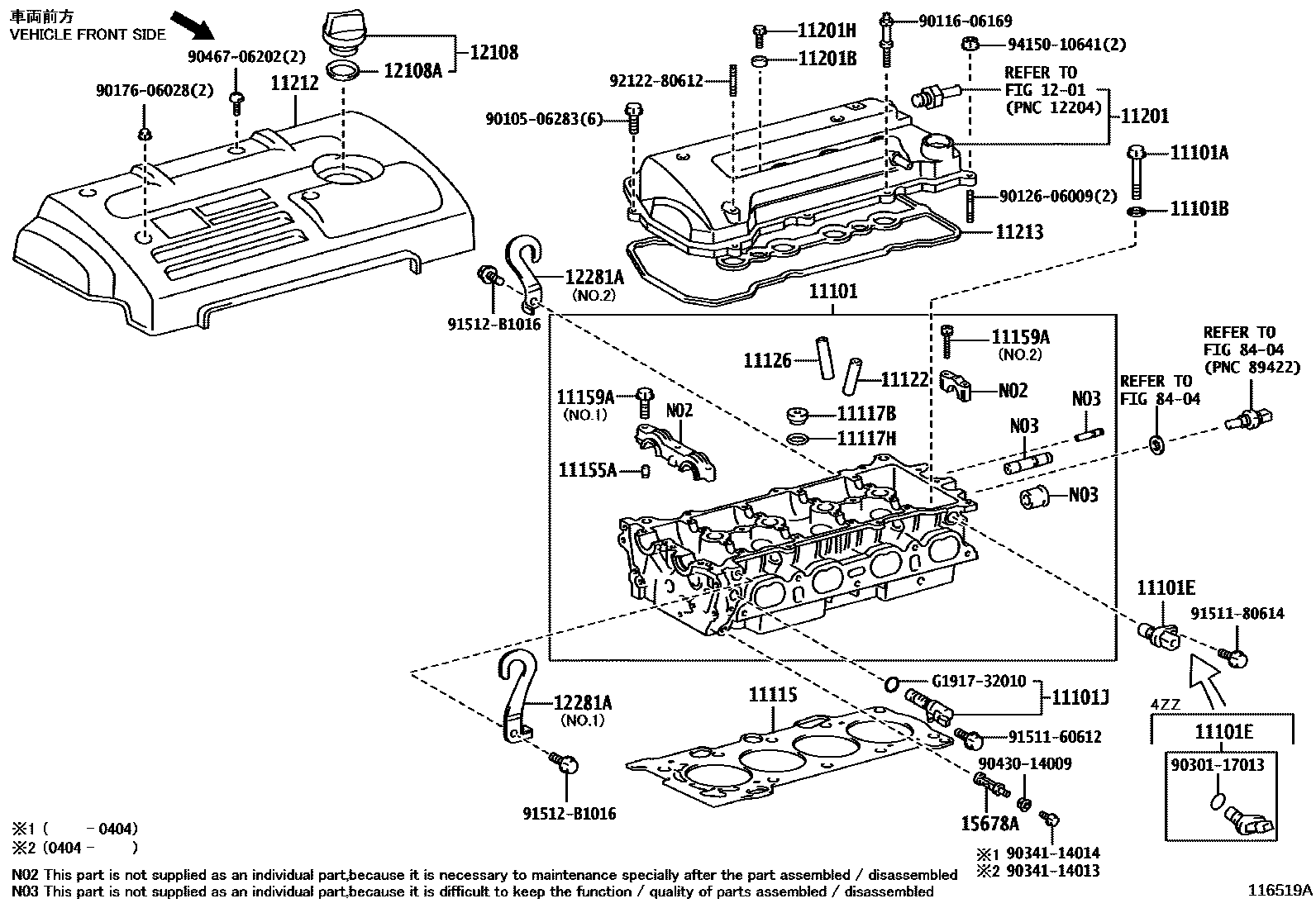

Parts diagram
11101HEAD SUB-ASSY, CYLINDER
main11101-0D020i200210-200707
(L)
main11101-0D021i200208-200210
(L)
main11101-0D030i200311-200707
(L)
main11101-0D031i200208-200210
main11101-22052i200208-200707
main11101-22061i200210-200707
(J)
main11101-22071i200210-200707
(J)
main11101-29465i200210-200303
main11101-29475i200303-200411
main11101-29476i200412-200707
11101ABOLT(FOR CYLINDER HEAD SET)
main90910-02140i200210-200707
main90910-02152i200208-200707
11101BWASHER, PLATE(FOR CYLINDER HEAD SET)
main90201-10344i200208-200707
11101ESENSOR, CAM POSITION
main90080-19018i200208-200707
main90919-05007i200210-200707
main90919-05026i200208-200707
11101JVALVE ASSY, CAMSHAFT TIMING OIL CONTROL
main15330-22030i200208-200707
main15330-22040i200210-200707
11115GASKET, CYLINDER HEAD
main11115-22041i200208-200302
main11115-22050i200302-200707
main11115-22060i200210-200707
11117BPLUG, W/HEAD TAPER SCREW, NO.2
main90341-20002i200208-200707
11117HGASKET(FOR WATER HOLE)
main90430-20004i200208-200707
11122BUSH, INTAKE VALVE GUIDE
main11122-20020i200208-200707
STD
main11122-88600i200210-200707
STD
main11123-20020i200209-200707
O/S 0.05
main11123-88600i200210-200707
O/S 0.05
11126BUSH, EXHAUST VALVE GUIDE
main11122-20020i200209-200707
STD
main11122-88600i200210-200707
STD
main11123-20020i200208-200707
O/S 0.05
main11123-88600i200210-200707
O/S 0.05
11155APIN, RING W/HEAD
main90250-05021i200210-200707
main90250-06001i200208-200707
11159ABOLT(FOR HEAD TO CAMSHAFT BEARING CAP)
main90109-06080i200208-200707
NO.2
main90119-07001i200210-200707
NO.1
main90119-07002i200210-200707
NO.2
main90119-08A29i200208-200707
NO.1
11201COVER SUB-ASSY, CYLINDER HEAD
main11201-0D020i200408-200707
(L)
main11201-22060i200408-200707
(J)
main11201-22060i200208-200408
main11201-88600i200210-200707
11201BWASHER, SEAL(FOR CYLINDER HEAD COVER)
main90210-06013i200208-200707
11201HBOLT(FOR CYLINDER HEAD COVER)
main90105-06202i200208-200707
11212COVER, CYLINDER HEAD, NO.2
main11212-0D070i200408-200707
(J)
main11212-22070i200208-200209
main11212-22080i200210-200707
main11212-22130i200209-200408
main11212-22130i200408-200707
(L)
11213GASKET, CYLINDER HEAD COVER
main11213-0D030i200208-200707
(L)
main11213-22050i200208-200707
(J)
main11213-88600i200210-200707
1201
12108CAP SUB-ASSY, OIL FILLER
main12180-21010i200208-200707
12108AGASKET(FOR OIL FILLER CAP)
main90430-37140i200208-200707
12281AHANGER, ENGINE, NO.1
main12281-15050i200208-200707
NO.2
main12281-22021i200208-200707
NO.1
main12281-88600i200210-200707
15678AFILTER, OIL CONTROL VALVE
main15678-21010i200208-200408
main15678-21010i200210-200707
NO.2
main15678-46010i200210-200707
NO.1
8404
9010506283
9011606169
9012606009
9017606028
9030117013
9034114013
9034114014
9043014009
9046706202
9151160612
9151180614
91512B1016
9212280612
9415010641
G191732010

38 parts on this diagram · 2 diagrams in section
