FUEL TANK & TUBE

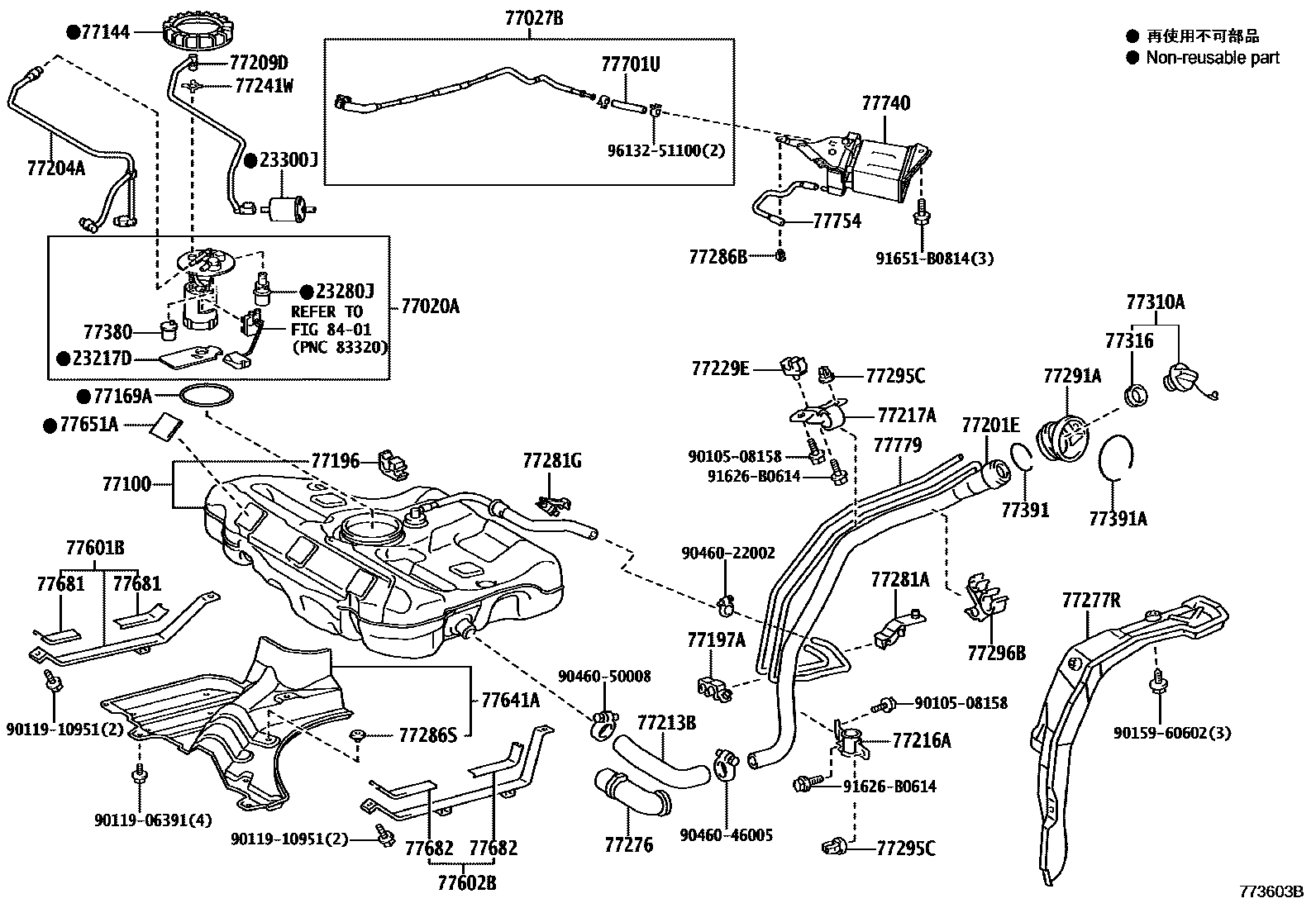

Parts diagram
23217DFILTER, FUEL PUMP
main23217-0D140i201403-201908
23280JREGULATOR ASSY, FUEL PRESSURE
main23280-0D010i201403-201908
main23280-21010i201403-202002
23300JFILTER ASSY, FUEL
main23300-0D100i201403-201908
77020ATUBE ASSY, FUEL SUCTION W/PUMP & GAGE
main77020-02361i201403-201908
main77020-12890i201403-201507
main77020-12891i201508-202002
77027BTUBE SUB-ASSY, FUEL EMISSION, NO.1
main77027-02070i201403-201908
77100TANK ASSY, FUEL
main77001-02450i201403-202002
main77001-02460i201403-201908
main77100-02A10i201501-202002
W(CNG)
77144RETAINER, FUEL PUMP GAUGE
main77144-52030i201403-202002
77169AGASKET, FUEL SUCTION TUBE SET
main77169-02080i201403-202002
77196CLAMP, EVAPORATION VENT TUBE, NO.1
main77196-12080i201403-202002
77197ACLAMP, EVAPORATION VENT TUBE, NO.2
main77196-12060i201403-202002
77201EPIPE SUB-ASSY, FUEL TANK FILLER
main77201-02350i201403-201908
main77201-02510i201403-202002
77204ATUBE, FUEL TANK RETURN
main77204-02110i201403-201908
77209DTUBE SUB-ASSY, FUEL TANK MAIN
main77209-02160i201403-201908
main77209-02260i201403-202002
77213BHOSE, FUEL TANK TO FILLER PIPE
main77213-12330i201403-202002
77216ASUPPORT, FUEL TANK FILLER PIPE, NO.1
main77216-02130i201403-202002
77217ASUPPORT, FUEL TANK FILLER PIPE, NO.2
main77217-02090i201403-202002
77229ECLAMP, BREATHER TUBE
main77229-12100i201403-202002
77241WCLIP, TUBE JOINT
main77241-32060i201403-202002
77276PROTECTOR, FUEL HOSE
main77276-12130i201403-202002
77277RPROTECTOR, FUEL TANK FILLER PIPE
main77277-02190i201403-201908
main77277-02220i201501-202002
77281ACLAMP, FUEL FILLER PIPE
main77281-12110i201403-202002
77281GCLAMP, FUEL HOSE
main77281-12150i201403-202002
77286BCLAMP, FUEL TUBE W/GROMMET, NO.2
main77286-12170i201403-201908
77286SCUSHION, FUEL TANK PROTECTOR
main77286-12110i201403-202002
77291ASHIELD, FUEL TANK FILLER PIPE
main77291-02160i201403-201908
main77291-02180i201501-202002
77295CGROMMET, FUEL TUBE
main77295-12070i201403-202002
77296BSUPPORT, FUEL TUBE PROTECTOR, NO.1
main77296-12070i201403-202002
77310ACAP ASSY, FUEL TANK
main77300-12020i201403-202002
77316GASKET, FUEL TANK CAP
main77316-52040i201403-202002
77380VALVE ASSY, FUEL CUT OFF
main77380-12020i201403-201908
77391RING, FUEL INLET BOX
main77391-02020i201403-202002
77391ARING, FUEL INLET BOX
main77391-06110i201403-202002
77601BBAND SUB-ASSY, FUEL TANK, NO.1 RH
main77601-02100i201403-202002
77602BBAND SUB-ASSY, FUEL TANK, NO.1 LH
main77602-02100i201403-202002
77641APROTECTOR, FUEL TANK, NO.1
main77641-02140i201403-202002
77651ACUSHION, FUEL TANK, NO.1
main77651-02140i201804-202002
(L)
main77651-12080i201403-201804
main77651-12080i201804-202002
(J)
77681SEAT, FUEL TANK BAND, RH
main77681-02050i201403-202002
77682SEAT, FUEL TANK BAND, LH
main77681-02050i201403-202002
77701UHOSE, FUEL (FOR CHECK VALVE)
main95333-06010i201403-201908
*H,L=80
77740CANISTER ASSY, CHARCOAL
main77740-12730i201403-201908
77754HOSE, CHARCOAL CANISTER OUTLET, NO.1
main77754-02100i201403-202002
main77754-02110i201403-201908
77779TUBE, CHARCOAL CANISTER OUTLET
main77779-02060i201403-201908
main77779-02150i201403-202002
8401
9010508158
9011906391
9011910951
9015960602
9046022002
9046046005
9046050008
91626B0614
91651B0814
9613251100

53 parts on this diagram · 8 diagrams in section
