REAR BUMPER & BUMPER STAY

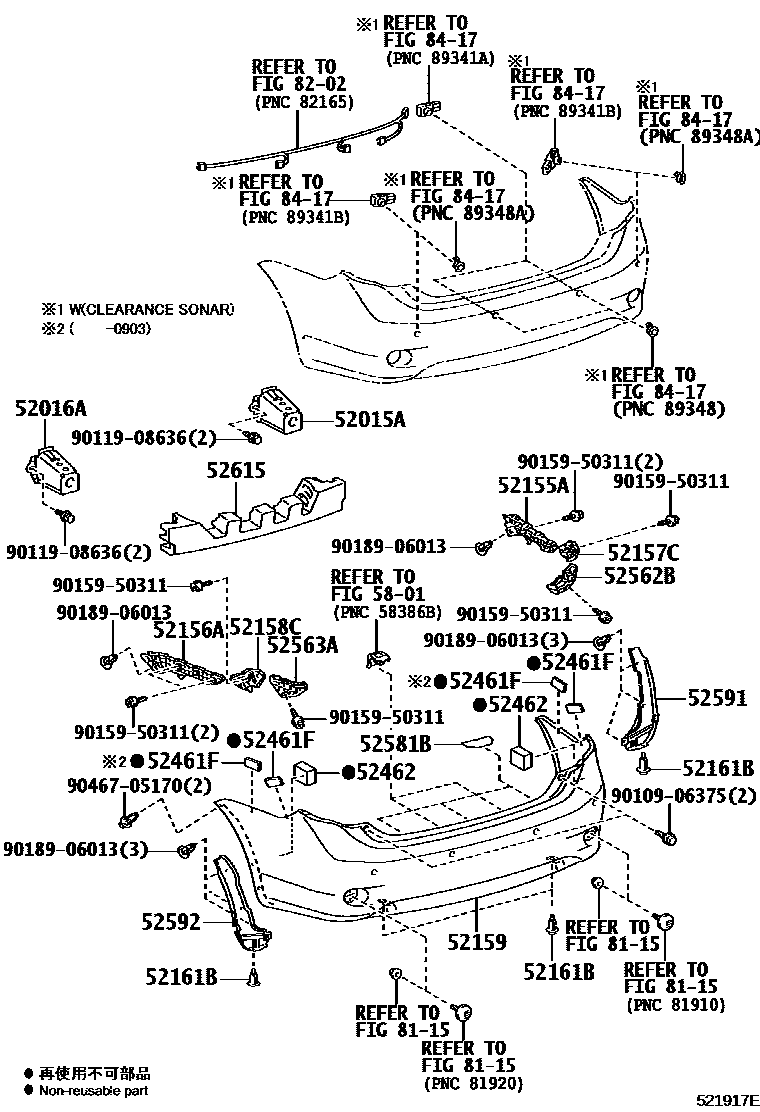

Parts diagram
52015AARM SUB-ASSY, REAR BUMPER, RH
main52015-02110i200803-201105
52016AARM SUB-ASSY, REAR BUMPER, LH
main52015-02110i200803-201105
52155ASUPPORT, REAR BUMPER SIDE, RH
main52155-02130i200803-201105
52156ASUPPORT, REAR BUMPER SIDE, LH
main52156-02120i200803-201105
52157CSUPPORT, REAR BUMPER SIDE, NO.2 RH
main52157-02060i200803-201105
52158CSUPPORT, REAR BUMPER SIDE, NO.2 LH
main52158-02050i200803-201105
52159COVER, REAR BUMPER
main52159-01912i200803-201105
PAINT REQ.
main52159-01914i201103-201411
PAINT REQ.
main52159-02965i200803-201103
PAINT REQ.
52161BPIECE, REAR BUMPER
main52161-16010i200803-201105
52461FPAD, REAR BUMPER
main52461-02060i200803-201309
52462PAD, REAR BUMPER, RH
main52462-02110i201103
main52462-12100i200803-201105
52562BRETAINER, REAR BUMPER, UPPER RH
main52562-02110i200803-201105
main52562-02160i201103
52563ARETAINER, REAR BUMPER, UPPER LH
main52563-02080i200803-201105
main52563-02130i201103
52581BPROTECTOR, REAR BUMPER
main52581-13030i200803-201105
52591SEAL, REAR BUMPER SIDE, RH
main52591-02200i200803-201105
52592SEAL, REAR BUMPER SIDE, LH
main52592-02190i200803-201105
52615ABSORBER, REAR BUMPER ENERGY
main52615-02120i200803-201105
5801
8115
8202
8417
9010906375
9011908636
9015950311
9018906013
9046705170

25 parts on this diagram · 2 diagrams in section
