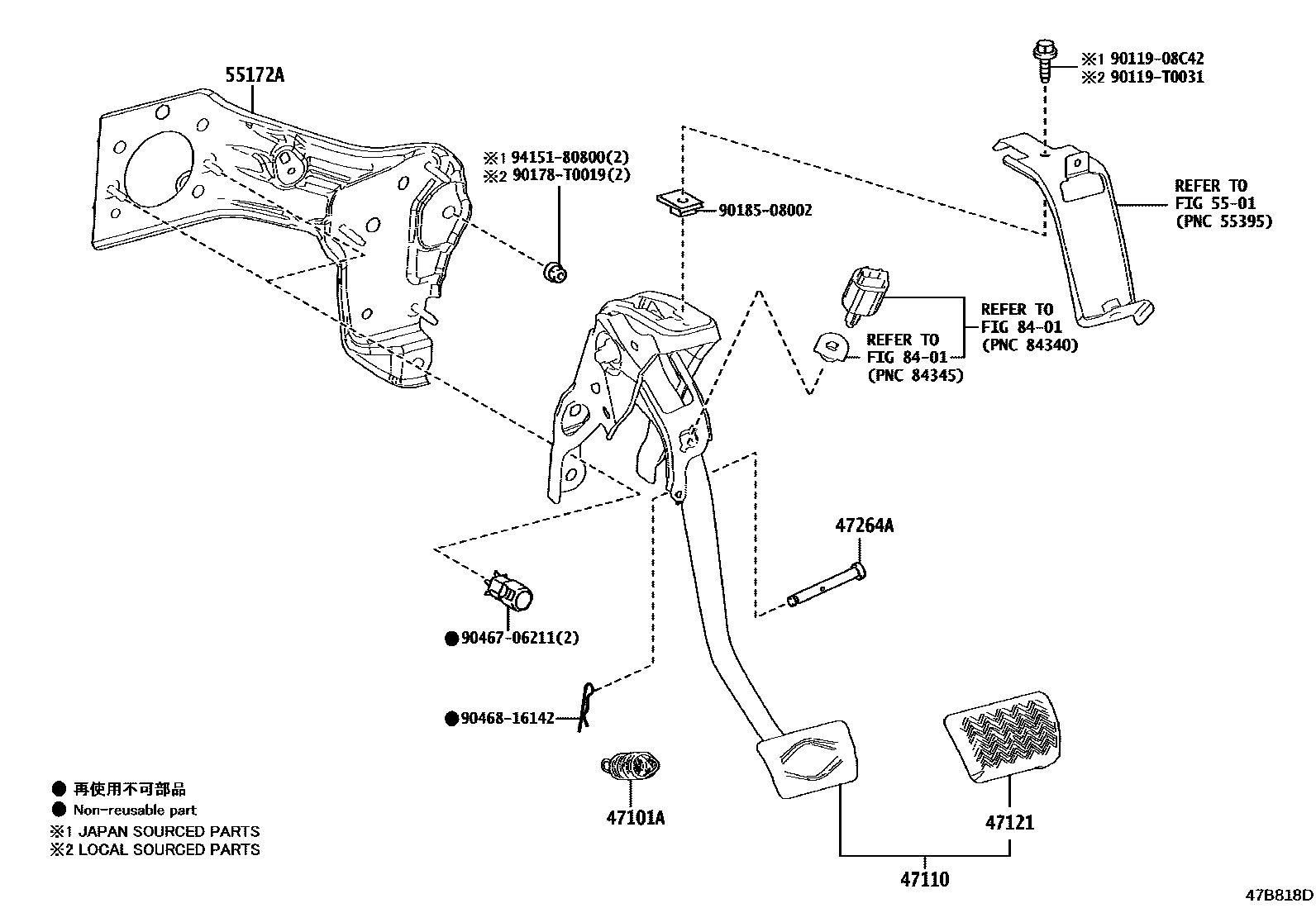

BRAKE PEDAL & BRACKET

0001 1 0002 1 0003 1 0004 1

47101ASPRING(FOR BRAKE PEDAL RETURN)

main90507-15009iZWE211..E;ZWE211..MA201904-202112

main90507-15010iMZEA11,12,ZRE210..N,X;ZRE210,211..GEN,IDN,MA,SGP,TH,VN;MZEA17,18,ZRE211,217,218..(D,E,X)..(GCC,PHL,TAIW)202304

47110SUPPORT ASSY, BRAKE PEDAL

main47110-02770iZRE210,211..RHD202306

main47110-02830iZRE211..TAIW201904-202304

main47110-12390iZRE210,211..LHD..(GEN,PHL,VN)202306-202408

main47110-12391iZRE211..(D,X)..PHL;ZRE210,211..LHD..(GEN,VN)202408

main47110-12400iZRE210..6F201908-202112

main47110-47060iZWE211..LHD201904-202206

main47110-47070iZWE211..(G,V)..TH;ZWE211..GEN,IDN,SGP201908-202206

main47110-76090iZWE211..RHD202207-202306

main47110-76170iZWE211..TAIW202207-202304

47121PAD, BRAKE PEDAL

main47121-02150iZRE211..TAIW201904-202304

main47121-12040iZRE210..6F201908-202112

main47121-16020iZRE211..D;ZRE210,211..LHD..(E,G,V)..(GEN,VN)202408

main47121-47010iZWE211..E;ZWE211..MA201904-202112

47264APIN(FOR PUSH ROD)

main90249-08221iZRE210..6F201904-202112

main90249-08309iZRE211..G..PHL;ZWE211..V..(PHL,TH)202304-202410

5501

55172ABASE, BRAKE PEDAL SUPPORT

main55172-02150iZRE210..6F201908-202112

main55172-02160iZRE210,211..RHD;ZWE211..(G,X)..TH;ZWE211..GEN,IDN,SGP202306

main55172-02170iZRE211,ZWE211..TAIW201904-202304

8401

9011908C42

main90119-08C42

90119T0031

main90119-T0031

90178T0019

main90178-T0019

9018508002

main90185-08002

9046706211

main90467-06211

9046816142

main90468-16142

9415180800

main94151-80800

14 parts on this diagram · 4 diagrams in section
