REAR DOOR LOCK & HANDLE

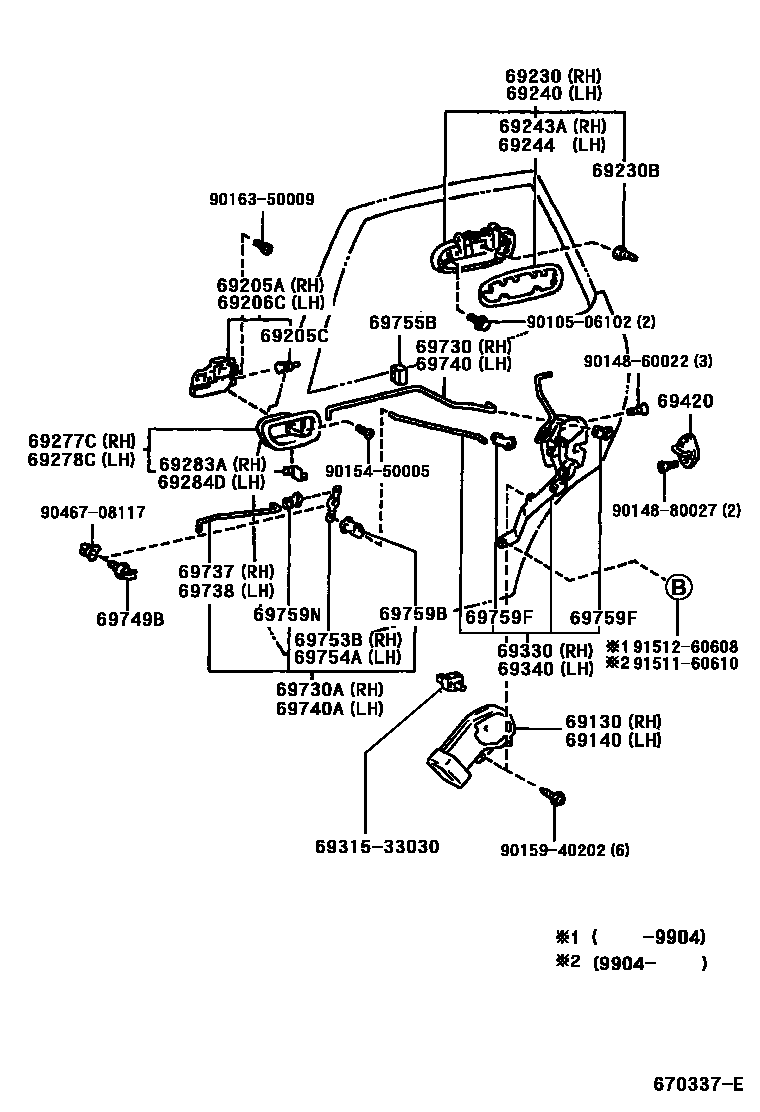

Parts diagram
69130ACTUATOR ASSY, REAR DOOR LOCK, RH
main69130-13010i199806
69140ACTUATOR ASSY, REAR DOOR LOCK, LH
main69140-13010i199806
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69205-30120-B4i199805
MD.CHARCOAL,TRIM1#
69205CCUSHION(FOR REAR DOOR INSIDE HANDLE)
main90541-04014i199805
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69206-30120-B4i199805
MD.CHARCOAL,TRIM1#
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69230-12230-A0i199805
SUPER WHITE 2,040
main69230-12230-B3i199805-199904
SILVER ME,199
main69230-12230-B6i199904
SILVER ME.,1C0
main69230-12230-C0i199805-199904
BLACK ME,2DB ,205
main69230-12230-C0i199904
BLACK ME,205
main69230-12230-D4i199805
SUPER RED II,3E5
main69230-12230-G5i199805
YELLOW GREEN ME.OP.,6Q9
main69230-12230-G7i199904
GREEN M.M.,6R9
main69230-12230-J0i199805-199904
DK.BLUE MC.,8K8
main69230-12230-J8i199904
BLUE MC.,8M6
69230BCUSHION(FOR REAR DOOR OUTSIDE HANDLE)
main90541-04018i199805
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69240-12230-A0i199805
SUPER WHITE 2,040
main69240-12230-B3i199805-199904
SILVER ME,199
main69240-12230-B6i199904
SILVER ME.,1C0
main69240-12230-C0i199904
BLACK ME,205
main69240-12230-C0i199805-199904
BLACK ME,2DB ,205
main69240-12230-D4i199805
SUPER RED II,3E5
main69240-12230-G5i199805
YELLOW GREEN ME.OP.,6Q9
main69240-12230-G7i199904
GREEN M.M.,6R9
main69240-12230-J0i199805-199904
DK.BLUE MC.,8K8
main69240-12230-J8i199904
BLUE MC.,8M6
69243APAD, REAR DOOR OUTSIDE HANDLE, RH
main69243-12020i199805
69244PAD, REAR DOOR OUTSIDE HANDLE, LH
main69244-12020i199805
69277CBEZEL, REAR DOOR INSIDE HANDLE, RH
main69277-30150-B3i199805
MD.CHARCOAL,TRIM1#
69278CBEZEL, REAR DOOR INSIDE HANDLE, LH
main69278-30080-B3i199805
MD.CHARCOAL,TRIM1#
69283APLUG, REAR DOOR INSIDE HANDLE BEZEL, RH
main69283-30040-B4i199805
MD.CHARCOAL,TRIM1#
69284DPLUG, REAR DOOR INSIDE HANDLE BEZEL, LH
main69284-30040-B4i199805
MD.CHARCOAL,TRIM1#
69330LOCK ASSY, REAR DOOR, RH
main69330-13040i199805
69340LOCK ASSY, REAR DOOR, LH
main69340-13040i199805
69420PLATE ASSY, REAR DOOR LOCK STRIKER
main69410-87001i199805
69730LINK ASSY, REAR DOOR OPEN CONTROL, RH
main69713-13010i199805
69730ALINK ASSY, REAR DOOR LOCK CONTROL, RH
main69730-13010i199805
69737LINK, REAR DOOR INSIDE LOCKING, RH
main69737-13010i199805
69738LINK, REAR DOOR INSIDE LOCKING, LH
main69738-13010i199805
69740LINK ASSY, REAR DOOR OPEN CONTROL, LH
main69714-13010i199805
69740ALINK ASSY, REAR DOOR LOCK CONTROL, LH
main69740-13010i199805
69749BCLAMP, REAR DOOR LOCK LINK
main69749-32030i199805
69753BBELLCRANK, REAR DOOR LOCK CONTROL, RH
main69753-32070i199805
69754ABELLCRANK, REAR DOOR LOCK CONTROL, LH
main69753-32070i199805
69755BSILENCER, REAR DOOR LOCK LINK
main69759-14010i199805
69759BSNAP, REAR DOOR LOCK CYLINDER
main69759-24030i199805
69759FSNAP, REAR DOOR LOCK CONTROL LINK
main69759-24050i199805
GREEN
main69759-24060i199805
GRAY
69759NSNAP, DOOR LOCK CONTROL LINK
main69759-20380i199805
9010506102
9014860022
9014880027
9015450005
9015940202
9016350009
9046708117
9151160610
9151260608

39 parts on this diagram · 1 diagram in section
