REAR BUMPER & BUMPER STAY

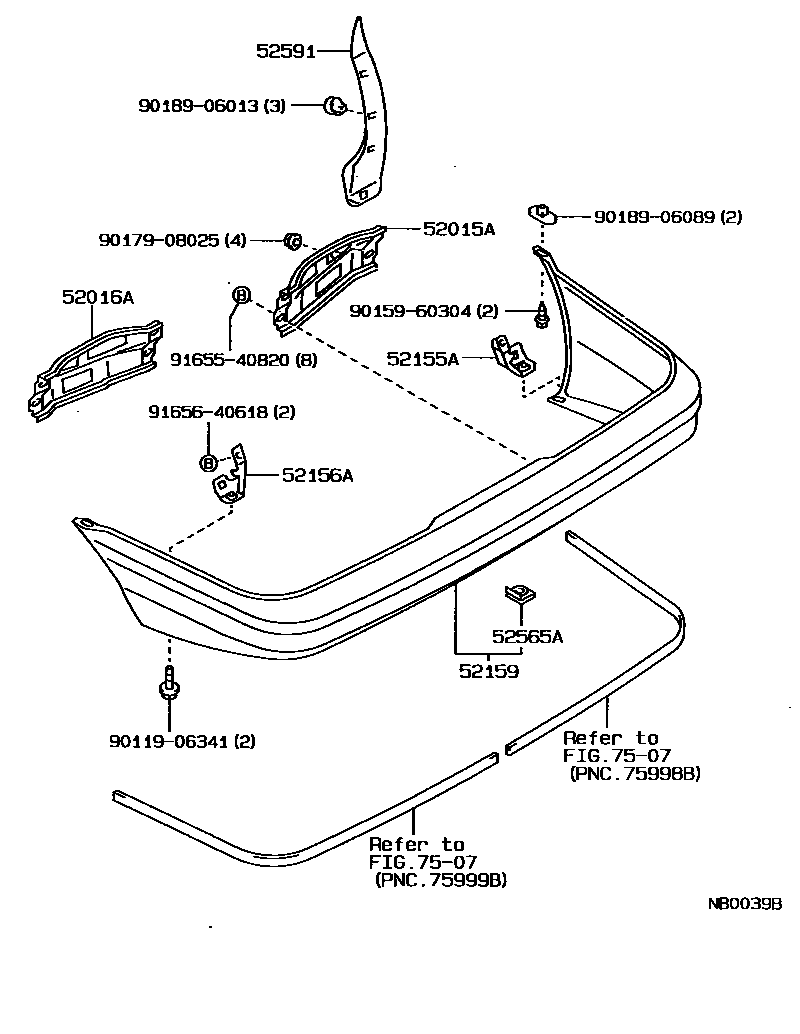

Parts diagram
52015AARM SUB-ASSY, REAR BUMPER, RH
main52181-12300i198705-199106
main52181-12310i198705-199308
W(FRONT BUMPER TYPE E OR TYPE F)
main52181-12380i198908-199206
W(FRONT BUMPER TYPE G)
52016AARM SUB-ASSY, REAR BUMPER, LH
main52182-12250i198705-199106
main52182-12260i198705-199308
W(FRONT BUMPER TYPE E OR TYPE F)
main52182-12300i198908-199206
W(FRONT BUMPER TYPE G)
52155ASUPPORT, REAR BUMPER SIDE, RH
main52155-12160i198705-199106
main52155-12170i198705-199308
W(FRONT BUMPER TYPE E OR TYPE F)
main52155-12190i198908-199206
W(FRONT BUMPER TYPE G)
52156ASUPPORT, REAR BUMPER SIDE, LH
main52156-12130i198705-199106
main52156-12150i198908-199206
W(FRONT BUMPER TYPE G)
main52156-12160i198705-199308
W(FRONT BUMPER TYPE E OR TYPE F)
52159COVER, REAR BUMPER
main52105-12050i198705-199207
W(FRONT BUMPER TYPE E OR TYPE F)
main52159-12820i198705-199106
main52159-1A240i198908-199206
W(FRONT BUMPER TYPE G)
52565ARETAINER, REAR BUMPER, LOWER
main52565-12040i198705-199308
main52565-16020i198908-198910
W(BUMPER TYPE G)
main52565-16020i198910-199207
52591SEAL, REAR BUMPER SIDE, RH
main52591-12060i198705-199308
main52591-12070i198705-199106
7507
9011906341
9015960304
9017908025
9018906013
9018906089
9165540820
9165640618

15 parts on this diagram · 3 diagrams in section
