BRAKE BOOSTER & VACUUM TUBE

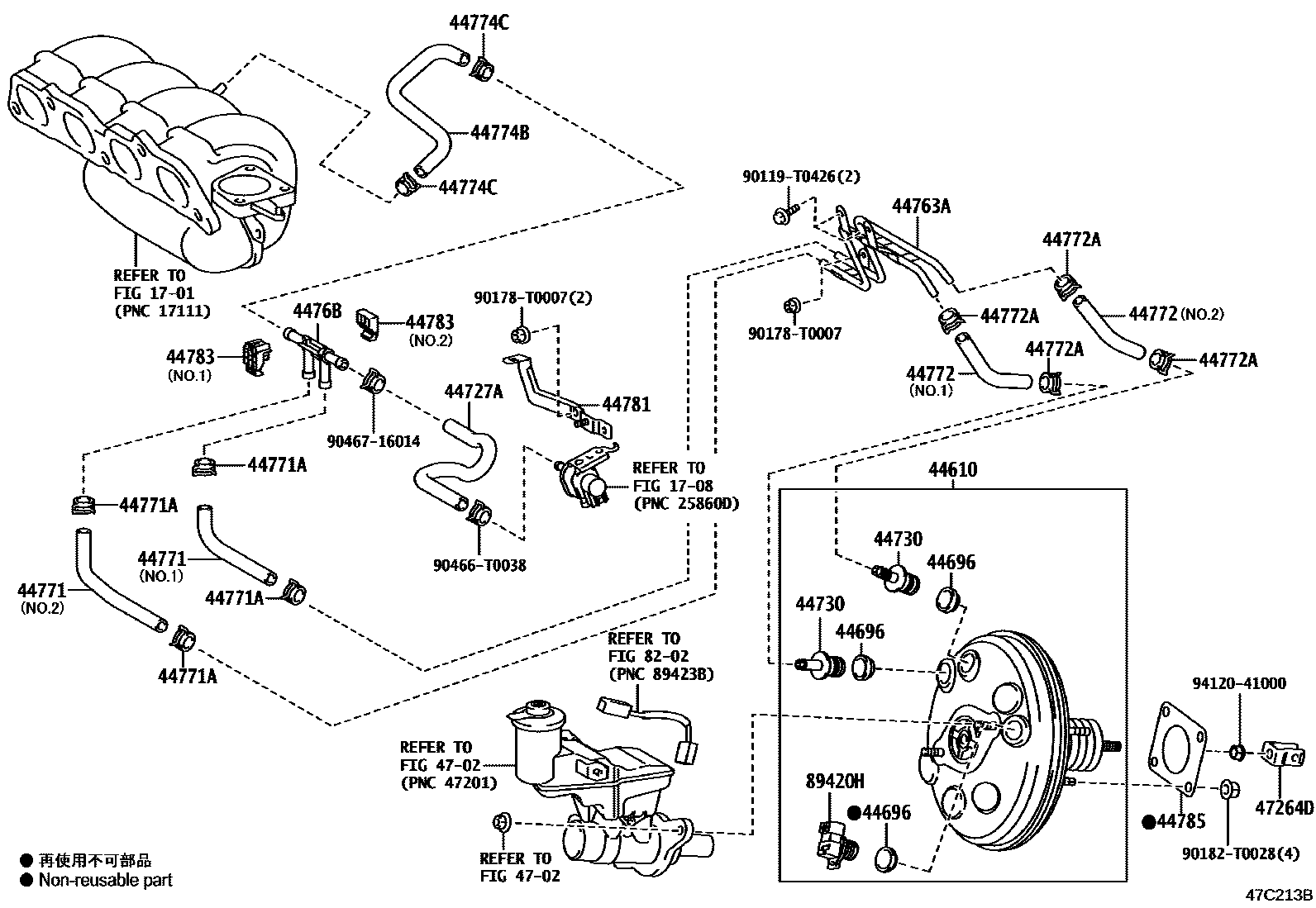

Parts diagram
1701
1708
44610BOOSTER ASSY, BRAKE
main44610-0D750i201912
main44610-0D760i201912-202111
main44610-0D770i201912
44696GROMMET, CHECK VALVE
main90016-AT003i¥120201912-202111
44727AHOSE, AIR, NO.2
main17342-0Y090i201912
44730VALVE ASSY, VACUUM CHECK(FOR BRAKE)
main44730-30060i¥1,300201912
main44730-60070i¥1,300201912-202111
44763ATUBE, HOSE TO HOSE, NO.1
main44763-0D290i201912-202111
main44763-0D300i201912
4476BEJECTOR, BRAKE BOOSTER VACUUM
main4476B-48010i¥1,250201912
44771HOSE, VACUUM TUBE CONNECTOR
main44771-0D070i201912
NO.2:REFER ILLUST.
main44771-0D190i201912
NO.1:REFER ILLUST.
44771ACLIP(FOR VACUUM TUBE CONNECTOR HOSE)
main90467-16014i¥230201912
44772HOSE, CHECK VALVE TO CONNECTOR TUBE
main44772-0D180i201912
NO.2:REFER ILLUST.
main44772-0D190i201912
NO.1:REFER ILLUST.
main44772-0D450i201912-202111
44772ACLIP(FOR CHECK VALVE TO CONNECTOR TUBE)
main90467-16014i¥230201912-202111
44774HOSE, UNION TO CONNECTOR TUBE
main44774-0D200i201912-202111
44774BHOSE, UNION TO CONNECTOR TUBE
main44774-0D210i201912
44774CCLIP(FOR UNION TO CONNECTOR TUBE HOSE)
main90467-16014i¥230201912
44781BRACKET, HOSE
main44781-0D140i201912
44783CLAMP, VACUUM HOSE
main44783-0D020i201912
NO.1:REFER ILLUST.
main44783-0D030i201912
NO.2:REFER ILLUST.
44785GASKET, BRAKE BOOSTER
main44785-0D020i201912-202111
4702
47264DCLEVIS, BRAKE MASTER CYLINDER PUSH ROD
main47264-0D040i201912-202111
8202
89420HSENSOR ASSY, VACUUM
main89421-52020i¥5,900201912-202111
90119T0426
90178T0007
main90178-T0007¥80
90182T0028
90466T0038
9046716014
main90467-16014¥230
9412041000
main94120-41000¥80

28 parts on this diagram · 2 diagrams in section
