REAR DISC BRAKE CALIPER & DUST COVER

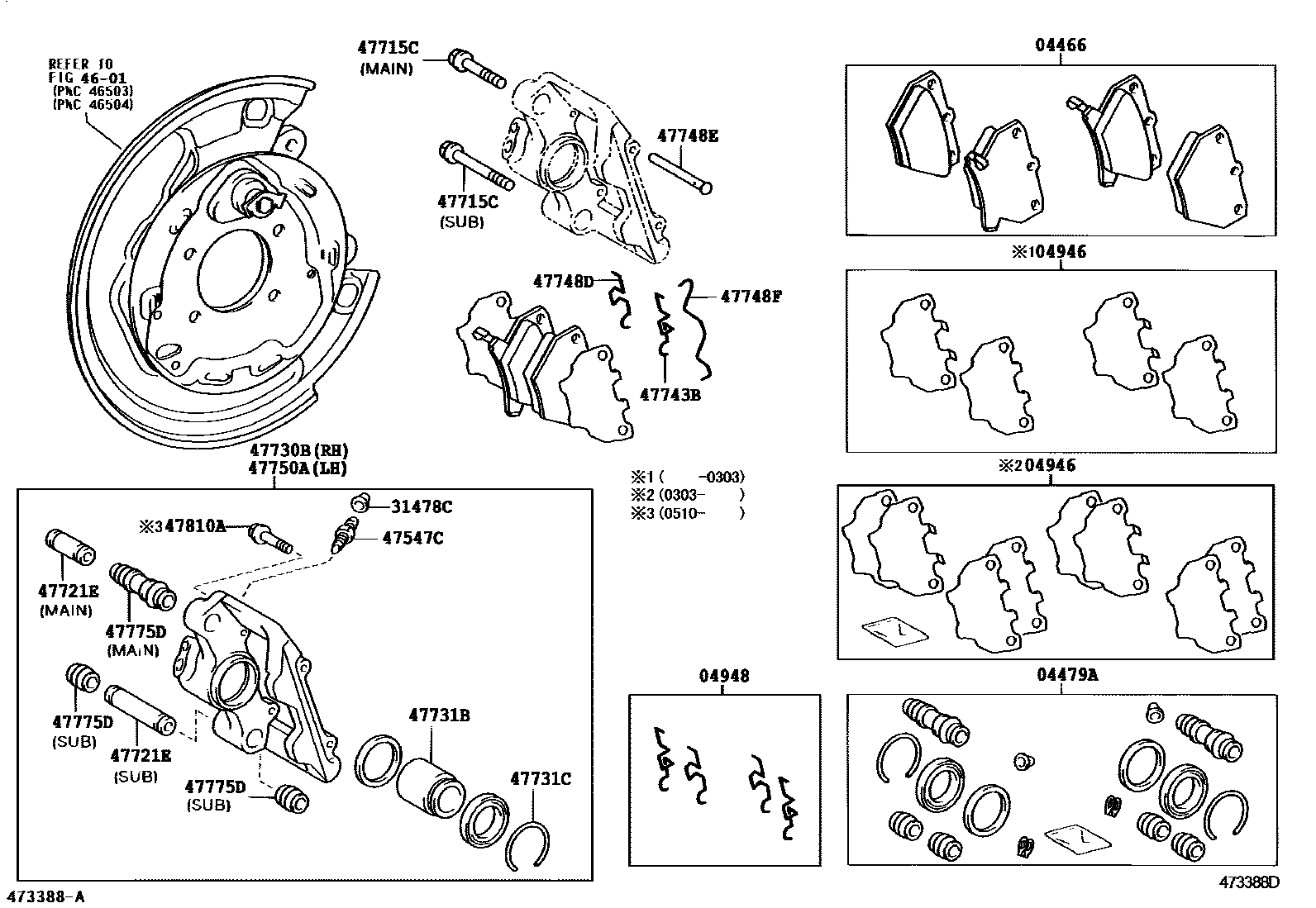

Parts diagram
04466PAD KIT, DISC BRAKE, REAR
main04466-52040i200212-200405
MARK AK PA511H
main04466-52090i200405-200603
MARK AK PA561
04479ACYLINDER KIT, DISC BRAKE, REAR
main04479-52010i200212-200603
04946SHIM KIT, ANTI SQUEAL(FOR REAR DISC BRAKE)
main04946-20020i200212-200303
main04946-52010i200303-200603
04948FITTING KIT, DISC BRAKE, REAR
main04948-20010i200212-200603
31478CCAP, BLEEDER PLUG(FOR REAR DISC BRAKE)
main31478-30010×2i200510
4601
47547CPLUG, BLEEDER(FOR REAR DISC BRAKE)
main47547-35020×2i200303-200603
47715CPIN, CYLINDER SLIDE(FOR REAR DISC BRAKE)
main47715-20030×2i200510-200709
SUB
main47715-20040×2i200510-200709
MAIN
47721ECOLLAR(FOR REAR DISC BRAKE CYLINDER MOUNTING)
main90389-10053×2i200303-200603
SUB
main90389-10054×2i200303-200603
MAIN
47730BCYLINDER ASSY, REAR DISC BRAKE, RH
main47730-52040i200212-200302
main47730-52041i200510-200709
47731BPISTON, REAR DISC BRAKE
main47731-52020×2i200303-200603
47731CRING, SET(FOR REAR DISC BRAKE PISTON)
main90522-37001×2i200303-200603
47743BSPRING, ANTI-RATTLE, NO.2(FOR REAR DISC BRAKE)
main47743-20030×2i200212-200603
47748DSPRING, ANTI-RATTLE, NO.1(FOR REAR DISC BRAKE)
main47748-20040×2i200212-200603
47748EPIN, W/HOLE(FOR REAR DISC BRAKE)
main90240-06021×4i200510-200709
47748FCLIP(FOR REAR DISC BRAKE)
main90468-12025×2i200212-200603
47750ACYLINDER ASSY, DISC BRAKE, REAR LH
main47750-52040i200212-200302
main47750-52041i200303-200603
47775DBOOT, BUSH DUST(FOR REAR DISC BRAKE)
main47775-22020×2i200303-200603
MAIN
main47775-42010×4i200510-200709
SUB
47810ABOLT, HEXAGON(FOR REAR CALIPER)
main90101-12192×4i200510-200709

19 parts on this diagram · 1 diagram in section
