FUEL TANK & TUBE

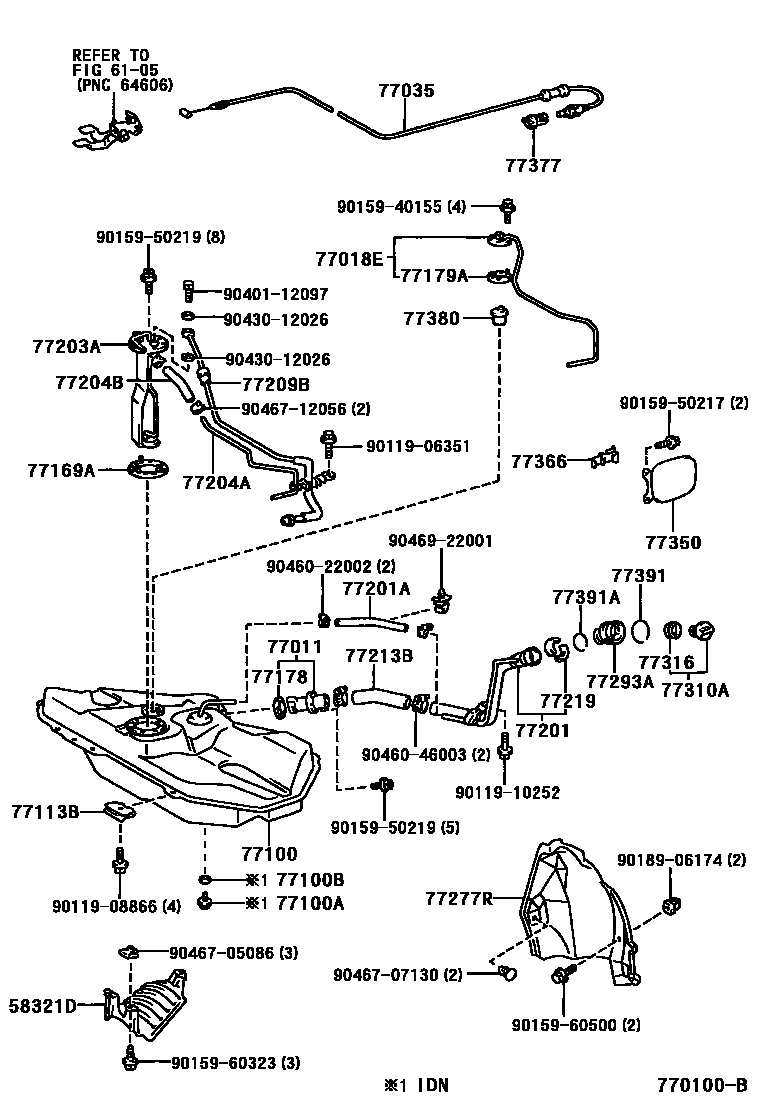

Parts diagram
58321DINSULATOR, REAR FLOOR HEAT, NO.1
main58321-0A010i199612
6105
77011PIPE SUB-ASSY, FUEL TANK FILLER, LOWER
main77011-0A010i199705
main77011-16100i¥2,530199612-199705
77018ETUBE SUB-ASSY, FUEL TANK EVAPORATION VENT
main77018-0A010i199705
main77018-16060i¥2,960199612-199705
77035CABLE SUB-ASSY, FUEL LID LOCK CONTROL
main77035-0A010i199612
main77035-0A020i199810
77100TANK ASSY, FUEL
main77001-0A010i199612
main77001-0A020i199810
77100APLUG(FOR FUEL TANK)
main90105-12116i¥110199810
77100BGASKET(FOR FUEL TANK)
main90430-12245i¥160199810
77113BPLATE, FUEL TANK SIDE
main77113-10020i¥480199612
77169AGASKET, FUEL SUCTION TUBE SET
main77169-20050i¥640199612
77178GASKET, FUEL TANK FILLER PIPE, LOWER
main77178-0A010i¥110199811
main77178-20030i¥120199612-199811
77179AGASKET, FUEL TANK BREATHER TUBE
main77179-0A010i199811
THAILAND SPEC
main77179-26010i¥230199612-199910
sub77179-26011¥190
77201PIPE SUB-ASSY, FUEL TANK INLET
main77201-0A010i199810
main77201-0A020i199810
main77201-0A020i199705-199810
(L)
main77201-16280i¥9,800199612-199810
77201AHOSE, FUEL, NO.1(FOR FUEL TANK INLET PIPE)
main95311-13028i¥740199612
L=280
77203ATUBE SUB-ASSY, FUEL SUCTION
main77203-16040i¥6,500199612
77204ATUBE, FUEL TANK RETURN
main77204-16010i¥1,960199612
77204BHOSE, FUEL(FOR FUEL RETURN)
main95333-06020i¥480199612
sub95337-06020¥570
77209BTUBE SUB-ASSY, FUEL PUMP
main77209-16020i¥4,130199612
77213BHOSE, FUEL TANK TO FILLER PIPE
main77213-0A010i199811
main77213-16080i¥3,500199612-199811
77219COVER, FUEL TANK FILLER PIPE
main77219-20070i¥370199810
main77219-32030i¥210199612-199810
77277RPROTECTOR, FUEL TANK FILLER PIPE
main77277-0A010i199612
77293ASHIELD, FUEL TANK FILLER PIPE, NO.3
main77293-0A020i199612
main77293-0A030i199810
77310ACAP ASSY, FUEL TANK
main77310-16011i¥2,790199612-199803
sub77310-12140¥2,790
main77310-48010i¥2,800199803
77316GASKET, FUEL TANK CAP
main77316-16010i¥660199612
77350LID ASSY, FUEL FILLER OPENING
main77350-16260i¥3,590199612
77366SPRING, FUEL FILLER OPENING LID HINGE
main77360-16010i¥410199612
77377RETAINER, FUEL FILLER OPENING LID LOCK
main77377-12050i¥300199612
77380VALVE ASSY, FUEL CUT OFF
main77380-26010i¥780199612
77391RING, FUEL INLET BOX
main77391-12010i¥240199612
77391ARING, FUEL INLET BOX
main77391-12020i¥180199612
9011906351
main90119-06351¥100
9011908866
main90119-08866¥390
9011910252
main90119-10252¥220
9015940155
main90159-40155¥120
9015950217
main90159-50217¥70
9015950219
main90159-50219¥70
9015960323
main90159-60323¥100
9015960500
main90159-60500¥70
9018906174
main90189-06174¥130
9040112097
main90401-12097¥310
9043012026
main90430-12026¥90
9046022002
main90460-22002¥530
9046046003
main90460-46003¥310
9046705086
main90467-05086¥260
9046707130
main90467-07130¥160
9046712056
main90467-12056¥70
9046922001
main90469-22001¥180

47 parts on this diagram · 2 diagrams in section
