PARKING BRAKE & CABLE

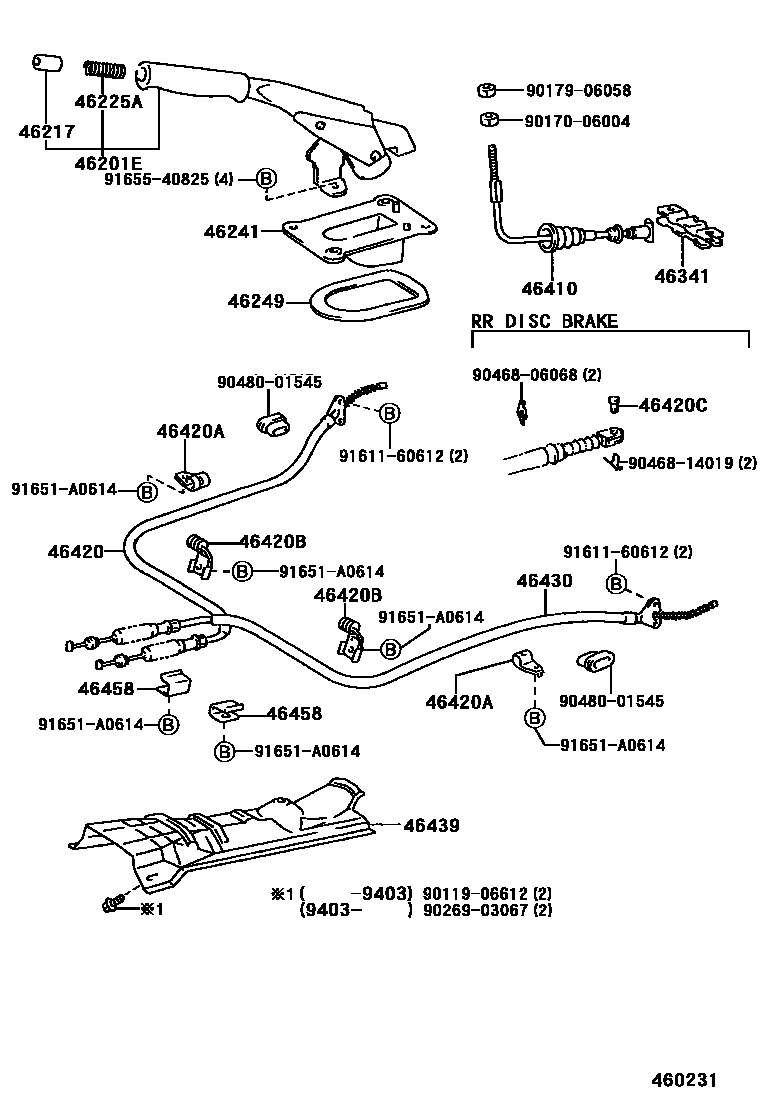

Parts diagram
46201ELEVER SUB-ASSY, PARKING BRAKE
main46201-16060-01i199104-199409
BLACK,TRIM2#
sub46201-10091¥7,800
sub46201-16060¥7,600
main46201-16070-C0i199409-199508
BLACK,TRIM2#
sub46201-16090¥4,480
46217KNOB, PARKING BRAKE RELEASE ROD
main46217-12020-11i199104-199208
BLACK,TRIM2#
sub46217-12020¥230
sub46217-16030¥240
main46217-12020-C0i199208-199508
GRAY,TRIM2#
sub46217-12020¥230
sub46217-16030¥240
46225ASPRING, COMPRESSION(FOR PARKING BRAKE PAWL ROD)
main90501-10069i¥160199104-199508
46241BOOT, PARKING BRAKE LEVER
main46241-10030i¥670199104-199409
main46241-16040i¥1,320199409-199508
46249SHIELD, PARKING BRAKE HOLE
main46249-32010i¥300199104-199508
46341EQUALIZER, PARKING BRAKE
main46341-12020i¥360199208-199508
main46341-16020i¥620199104-199208
46410CABLE ASSY, PARKING BRAKE, NO.1
main46410-10080i¥2,190199104-199208
main46410-10100i¥2,170199208-199409
main46410-42010i¥2,170199409-199508
46420CABLE ASSY, PARKING BRAKE, NO.2
main46420-16120i¥4,020199104-199208
main46420-16160i¥4,940199208-199508
main46420-16180i¥4,950199208-199508
REAR DISK BRAKE
46420ACLAMP, NO.1(FOR PARKING BRAKE CABLE)
main90461-10641i¥410199104-199508
46420BCLAMP, NO.2(FOR PARKING BRAKE CABLE)
main90949-01585i¥440199104-199508
46420CPIN, W/HOLE(FOR PARKING BRAKE CABLE)
main90240-08040i¥240199208-199508
46430CABLE ASSY, PARKING BRAKE, NO.3
main46430-16120i¥4,020199104-199208
main46430-16160i¥4,830199208-199508
main46430-16180i¥4,810199208-199508
REAR DISK BRAKE
46439INSULATOR, PARKING BRAKE CABLE HEAT
main46439-16020i¥3,370199104-199403
main46439-16021i¥2,260199403-199508
46458RETAINER, CABLE
main46458-50010i¥340199104-199508
9011906612
main90119-06612¥120
9017006004
main90170-06004¥130
9017906058
main90179-06058¥130
9026903067
main90269-03067¥60
9046806068
main90468-06068¥110
9046814019
main90468-14019¥120
9048001545
main90480-01545¥350
9161160612
main91611-60612¥130
91651A0614
main91651-A0614¥120
9165540825
main91655-40825¥170

24 parts on this diagram · 1 diagram in section
