REAR DOOR LOCK & HANDLE

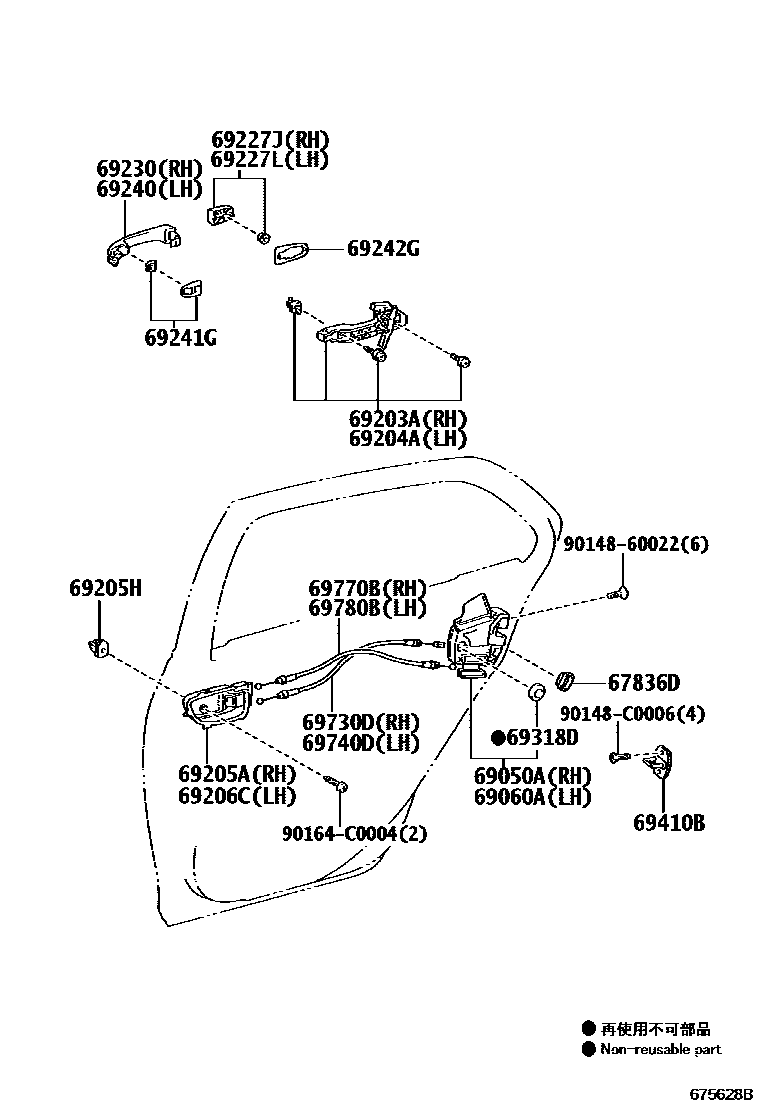

Parts diagram
67836DCOVER, REAR DOOR LOCK CHILD PROTECTION
main67836-06020i200802-201303
69050ALOCK ASSY, REAR DOOR W/MOTOR, RH
main69050-06111i200802-201303
69060ALOCK ASSY, REAR DOOR W/MOTOR, LH
main69060-06111i200802-201303
69203AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, RH
main69203-0D070i200802-201303
69204AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, LH
main69204-0D070i200802-201303
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69205-0D190-B1i200802-201303
DK.GRAY,TRIM1#
main69205-0D190-B1i200802-201008
DK.GRAY,TRIM4#
main69205-0D190-E0i201008-201307
ASH BROWN,TRIM4#
69205HGROMMET(FOR REAR DOOR INSIDE HANDLE)
main69299-0D010i201202-201303
main69299-52010i200802-201202
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69206-0D190-B1i200802-201008
DK.GRAY,TRIM4#
main69206-0D190-B1i200802-201303
DK.GRAY,TRIM1#
main69206-0D190-E0i201008-201307
ASH BROWN,TRIM4#
69227JCOVER, REAR DOOR OUTSIDE HANDLE, RH
main69227-02080i200802-201008
*CR
main69227-02160-A0i200802-201307
WHITE,056
main69227-02160-B0i200802-201008
SILVER ME.,1D0
main69227-02160-B1i201008-201303
SILVER ME.,1F7
main69227-02160-B1i201008-201307
SILVER ME.,1F7 ,3L8 ,580
main69227-02160-C0i200802-201307
BLACK MC.,209
main69227-02160-D0i200802-201307
RED M.M.,3P1
main69227-02160-F0i200802-201008
CHAMPAGNE ME.,586
main69227-02160-J1i200802-201008
STRONG BLUE M,8B6
main69227-02160-J3i201008-201304
BLUE ME.,8T4
main69227-02160-J5i201008-201304
LT. BLUE M.M.,8S9
69227LCOVER, REAR DOOR OUTSIDE HANDLE, LH
main69227-02080i200802-201008
*CR
main69227-02160-A0i200802-201307
WHITE,056
main69227-02160-B0i200802-201008
SILVER ME.,1D0
main69227-02160-B1i201008-201303
SILVER ME.,1F7
main69227-02160-B1i201008-201307
SILVER ME.,1F7 ,3L8 ,580
main69227-02160-C0i200802-201307
BLACK MC.,209
main69227-02160-D0i200802-201307
RED M.M.,3P1
main69227-02160-F0i200802-201008
CHAMPAGNE ME.,586
main69227-02160-J1i200802-201008
STRONG BLUE M,8B6
main69227-02160-J3i201008-201304
BLUE ME.,8T4
main69227-02160-J5i201008-201304
LT. BLUE M.M.,8S9
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69210-02080i200802-201008
PLATED
main69211-02190-A0i200802-201307
WHITE,056
main69211-02190-B0i200802-201008
SILVER ME.,1D0
main69211-02190-B1i201008-201307
SILVER ME.,1F7 ,3L8 ,580
main69211-02190-B1i201008-201303
SILVER ME.,1F7
main69211-02190-C0i200802-201307
BLACK MC.,209
main69211-02190-D0i200802-201307
RED M.M.,3P1
main69211-02190-F0i200802-201008
CHAMPAGNE ME.,586
main69211-02190-J1i200802-201008
STRONG BLUE M,8B6
main69211-02190-J3i201008-201304
BLUE ME.,8T4
main69211-02190-J5i201008-201304
LT. BLUE M.M.,8S9
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69210-02080i200802-201008
PLATED
main69211-02190-A0i200802-201307
WHITE,056
main69211-02190-B0i200802-201008
SILVER ME.,1D0
main69211-02190-B1i201008-201307
SILVER ME.,1F7 ,3L8 ,580
main69211-02190-B1i201008-201303
SILVER ME.,1F7
main69211-02190-C0i200802-201307
BLACK MC.,209
main69211-02190-D0i200802-201307
RED M.M.,3P1
main69211-02190-F0i200802-201008
CHAMPAGNE ME.,586
main69211-02190-J1i200802-201008
STRONG BLUE M,8B6
main69211-02190-J3i201008-201304
BLUE ME.,8T4
main69211-02190-J5i201008-201304
LT. BLUE M.M.,8S9
69241GPAD, REAR DOOR OUTSIDE HANDLE, FRONT
main69241-48020i200802-201303
69242GPAD, REAR DOOR OUTSIDE HANDLE, REAR
main69242-02070i200802-201303
69318DSEAL, DOOR LOCK WIRING HARNESS
main69318-51010i200802-201303
69410BPLATE ASSY, REAR DOOR LOCK STRIKER
main69410-0P010i200802-201303
69730DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL, RH
main69730-0D100i200802-201303
69740DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL LH
main69730-0D100i200802-201303
69770BCABLE ASSY, REAR DOOR INSIDE LOCKING, RH
main69770-0D090i200802-201303
69780BCABLE ASSY, REAR DOOR INSIDE LOCKING, LH
main69770-0D090i200802-201303
9014860022
90148C0006
90164C0004

23 parts on this diagram · 1 diagram in section
