HEATING & AIR CONDITIONING - COOLER UNIT

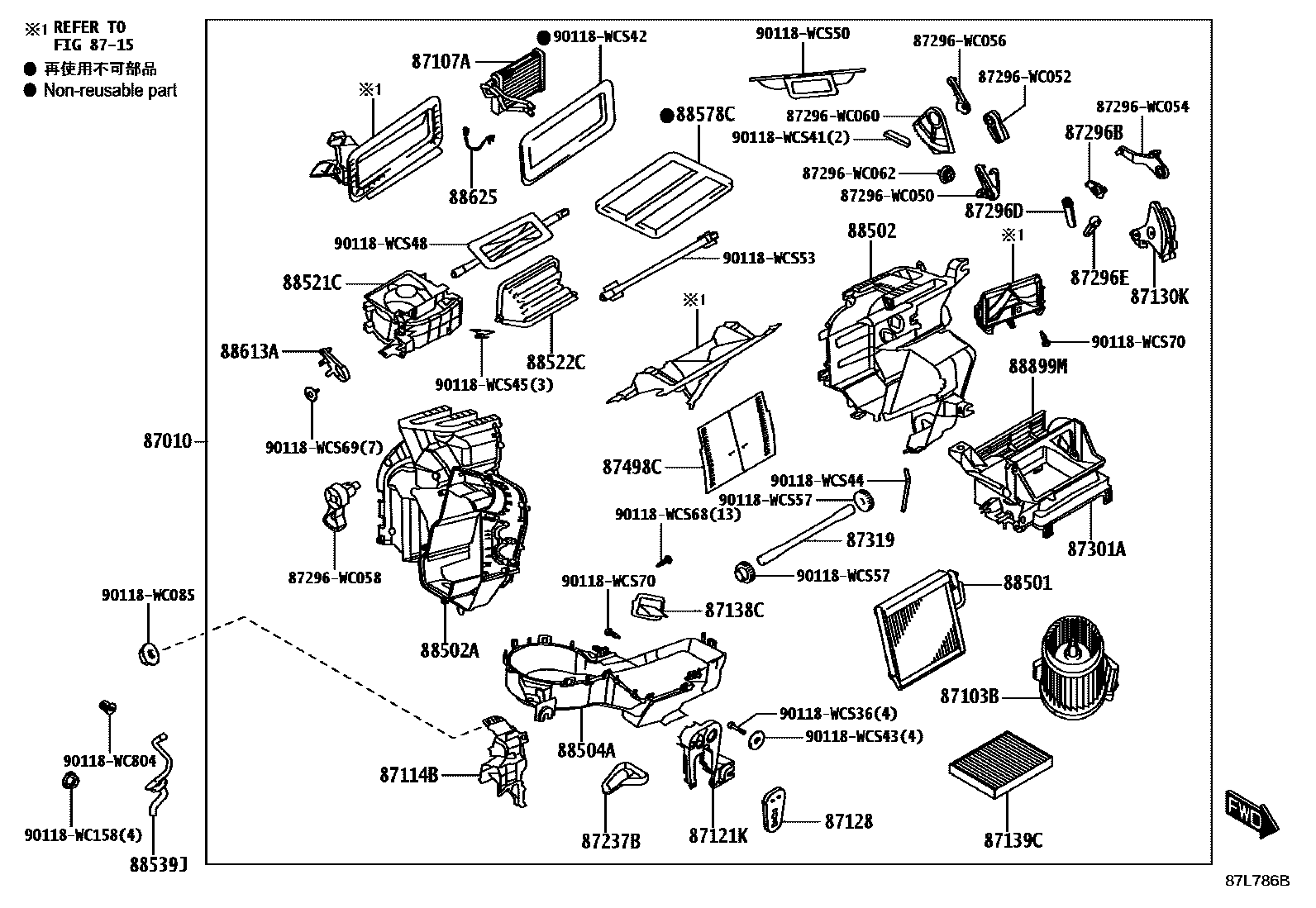

Parts diagram
87010UNIT ASSY, AIR CONDITIONER
87103BMOTOR SUB-ASSY, BLOWER W/FAN
87107AUNIT SUB-ASSY, HEATER RADIATOR
87114BCOVER, HEATER
87121KBRACKET, HEATER
87128GROMMET, HEATER
87130KDAMPER SERVO SUB-ASSY, BLOWER, NO.1
87138CRESISTOR, BLOWER
87139CFILTER, CLEAN AIR
8715
87237BCOVER, HEATER PIPING
87296BLEVER, HEATER AIR DAMPER CONTROL
87296DLEVER, HEATER AIR DAMPER CONTROL, NO.2
87296ELEVER, HEATER AIR DAMPER CONTROL, NO.3
87301ACASE SUB-ASSY, HEATER
87319SHAFT SUB-ASSY, AIR CONDITIONER
87498CDOOR, AIR MIX
88501EVAPORATOR SUB-ASSY, COOLER, NO.1
88502CASE SUB-ASSY, COOLING UNIT
88502ACASE SUB-ASSY, COOLING UNIT
88504ACASE SUB-ASSY, BLOWER
88521CCASE, COOLING UNIT
88522CDOOR, AIR INLET
88539JHOSE, DRAIN COOLER
88578CPACKING, COOLING UNIT, NO.2
88613ALEVER, COOLER CONTROL, NO.1
88625THERMISTOR, COOLER, NO.1
88899MPLATE, COVER(FOR AIR FILTER)
87296WC050WIRING, HEATER, NO.2 (FOR SWITCH TO HEATER)
87296WC052WIRING, HEATER, NO.2 (FOR SWITCH TO HEATER)
87296WC054WIRING, HEATER, NO.2 (FOR SWITCH TO HEATER)
87296WC056WIRING, HEATER, NO.2 (FOR SWITCH TO HEATER)
87296WC058WIRING, HEATER, NO.2 (FOR SWITCH TO HEATER)
87296WC060WIRING, HEATER, NO.2 (FOR SWITCH TO HEATER)
87296WC062WIRING, HEATER, NO.2 (FOR SWITCH TO HEATER)
90118WC085
90118WC158
90118WC804
90118WCS36
90118WCS41
90118WCS42
90118WCS43
90118WCS44
90118WCS45
90118WCS48
90118WCS50
90118WCS53
90118WCS57
90118WCS68
90118WCS69
90118WCS70

51 parts on this diagram · 2 diagrams in section
